GHBF-S20微壓背壓閥帶表不銹鋼超微壓法蘭減壓閥

日期：2022/11/22 瀏覽：

品牌

滬工恒

適用介質

水

結構形式

蝶式

連接形式

對夾

公稱通徑

25mm

驅動方式

自動

工作溫度

常溫

類型(通道位置)

二通式

種類

DDCV雙瓣式

閥體構造

不封閉式

標準

國標

零部件及配件

閥體

顏色

銀色

可售賣地

北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆

材質

不銹鋼

型號

GHBF-S20

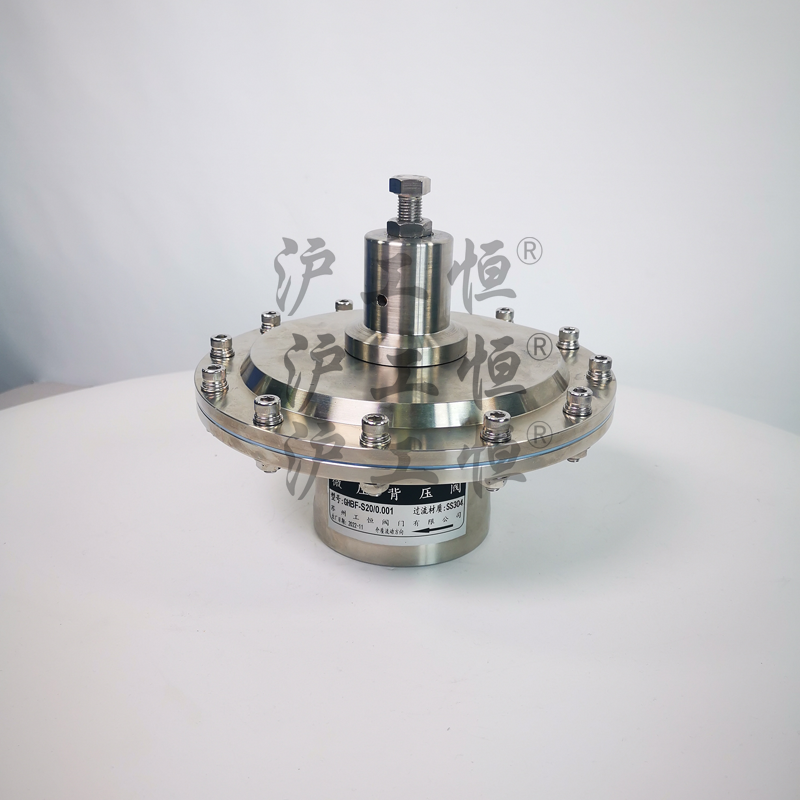

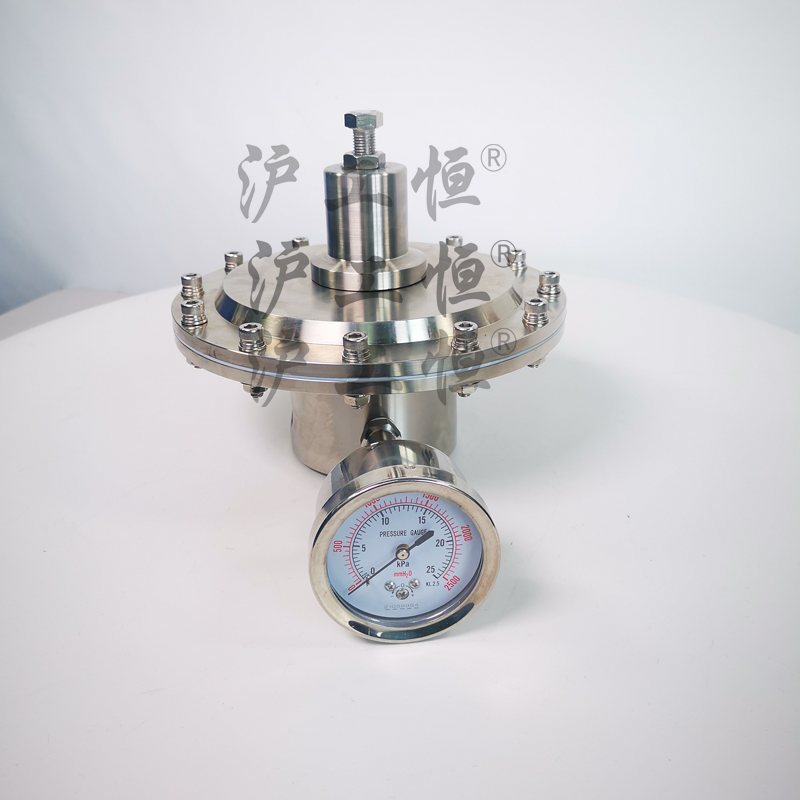

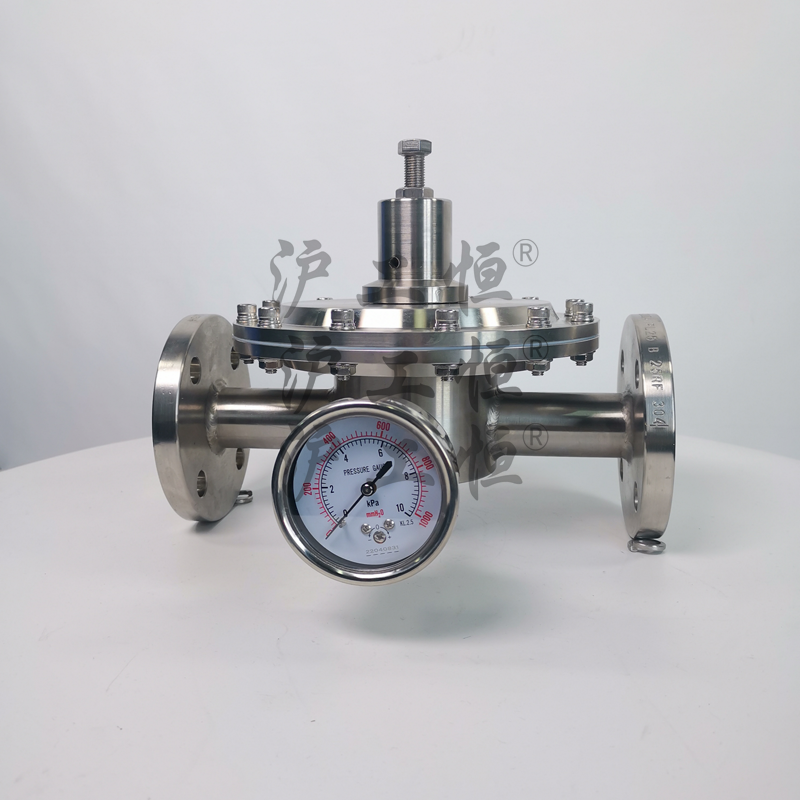

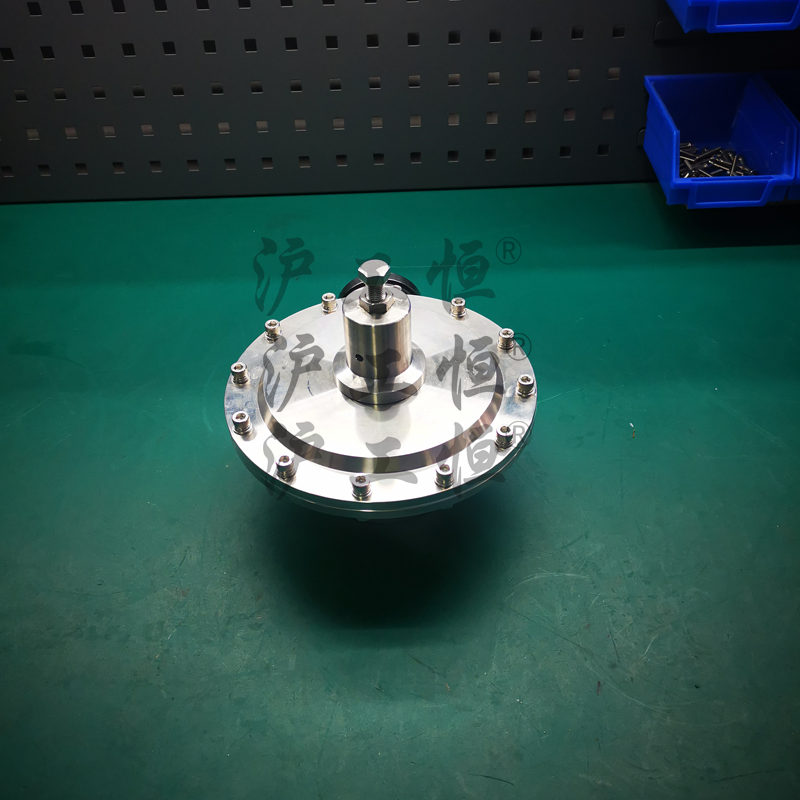

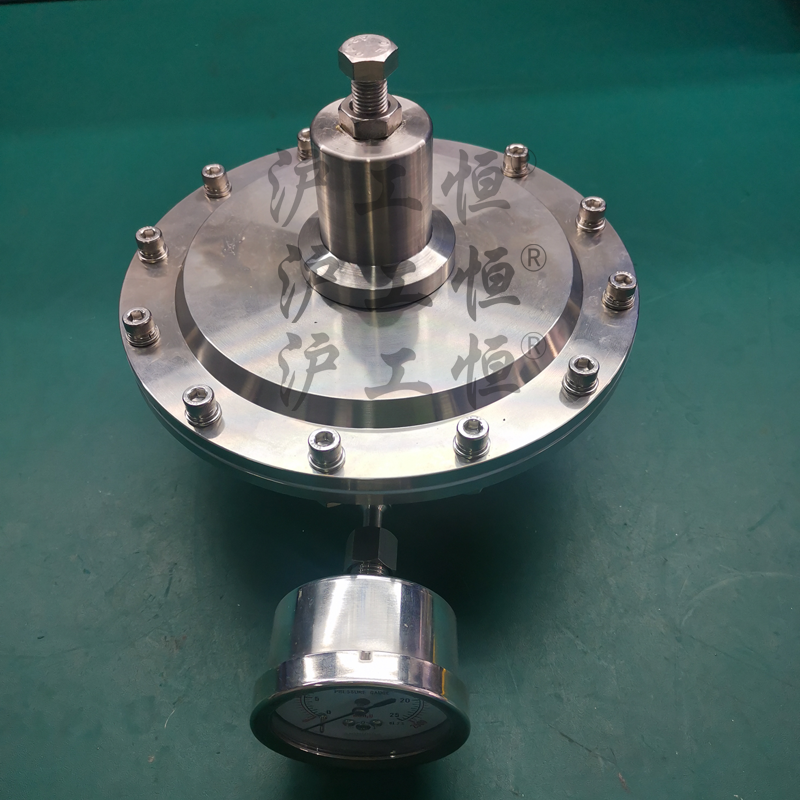

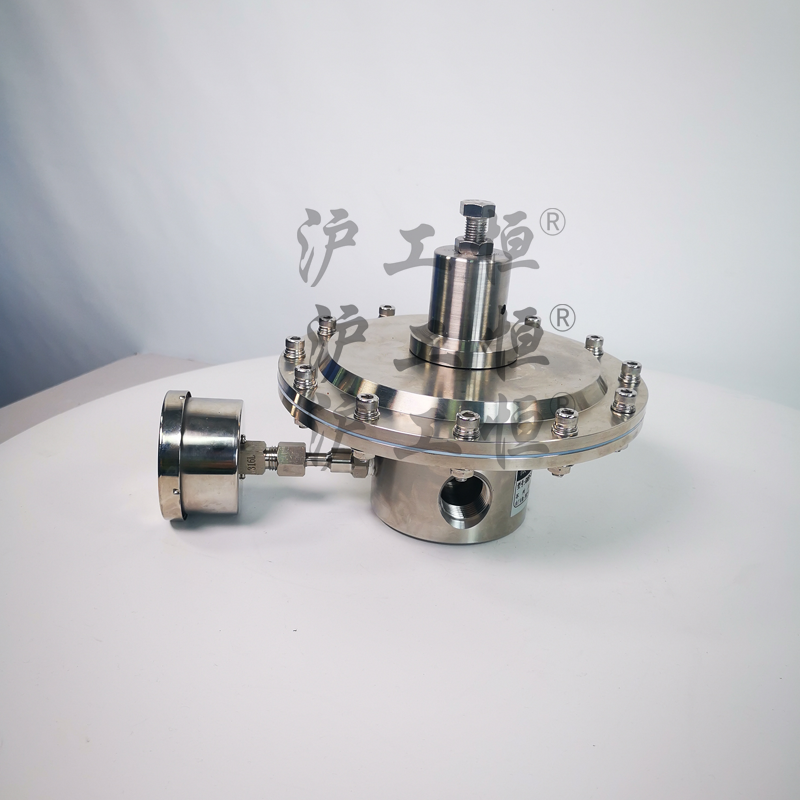

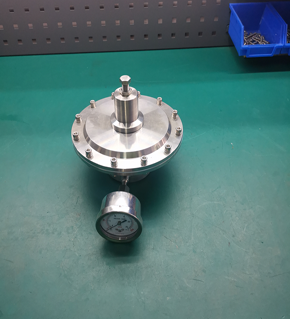

超微壓不銹鋼背壓閥產品簡介：
不銹鋼微壓背壓閥RXBF-S超微壓背壓閥RLBF法蘭微壓背壓閥/內螺紋微壓背壓閥可以穩定管路壓力，為系統提供一個穩定的背壓，提高物料投加精度；微壓不銹鋼背壓閥采用大膜蓋平衡結構，壓力控制平穩，精度高，用于低壓力的液體和氣體管道。可以用在儲罐頂部作為泄氮閥或儲罐微壓泄壓閥使用，使儲罐內氣壓值穩定在一個安全范圍內，通常配合氮封閥使用。

工作原理：
背壓閥的額定壓力可調節，一般通過調節彈簧上端的頂桿，從而調節彈簧的長度來實現。流體從背壓閥進口進入，被膜片阻擋，于是流體對膜片產生向上的壓力。當壓力足夠大時，彈簧被壓縮，流體頂起膜片形成通道，從背壓閥出口流出；若流體壓力不夠，就會形成憋壓，使進口壓力上升直到達到額定壓力，頂起膜片形成通路。
技術參數：材質閥體、閥芯、
彈簧座：SS304或316L
不銹鋼彈簧：65Mn(可定制不銹鋼)閥座O環：
氟橡膠膜片：PTFE、NBR、氟橡膠（可根據要求定做）
1、壓力感應形式：膜片式
2、壓力表接口：1/4”NPT內螺紋
3、接口尺寸：1/8”~1”內螺紋、法蘭、卡套、快裝等，可根據要求定做
4、工作溫度：-20~140℃
5、承受壓力：max. 6bar6、壓力調節范圍：0-30KPa；0-50KPa；0-100KPa大流量微壓背壓閥
產品特點：1、全不銹鋼閥體，PTFE膜片，可選EPDM或kalrez材質O環和閥座，產品可用于食品、制藥、化工等行業。
2、平衡閥座，外部壓力反饋，超大膜片感應，控制壓力穩定。可調壓至零。
3、內部無死角設計，方便清洗，可在線CIP清洗。維修方便，無需拆下背壓閥即可在線維修更換零部件。

背壓閥使用說明：
背壓閥的名詞來源于Back Pressure Valve。它代表的意思是說由于閥的功能而形成一定的壓力，壓力一般可以調節。可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。啟閉件是一個圓盤形的閥板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。在管道上主要起切斷和節流作用。常用的系統有，流體計量投加系統、液壓控制系統、化學反應條件、物態臨界狀態控制等。基本可以分為調節和過流兩部分。
