產品概述
24V、12V電動蝶閥是一種用于灑水車或消防車里控制開關的閥門，安裝在灑水車或消防車管道之中，主要用于裝卸和卸荷介質時的接通和截斷，適用于灑水車扥專用汽車之上。采用對夾式連接方式，用雙頭螺栓將閥門夾在兩管道法蘭之間，具有占用空間小，操作方便等特點。蝶閥不僅結構簡單、體積小、重里輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還可同時具有良好的流量調節功能和關閉密封特性，是近十幾年來發展快的閥門品種之一。

主要特點
24V、12V電動蝶閥結構緊湊，開關輕便，密封可靠，通過24V的電源電壓即可控制閥門運轉，在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則為全開狀態。24V、12V防水電動蝶閥密封材料耐老化、耐腐蝕，使用壽命長，且密封件可以更換、維修方便，降低成本，是灑水車或消防車的理想配套產品。



主要技術參數

24V、12V電動蝶閥_灑水車/消防車用閥主要技術參數

公稱通徑DN（mm)	50～2000		50～1600
公稱壓力PN（MPa)	0.6	1	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

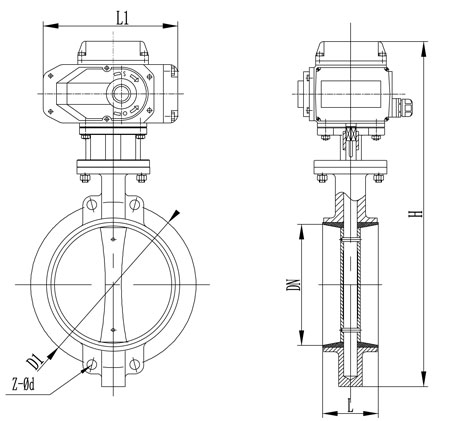

主要外形連接尺寸

24V、12V電動蝶閥_灑水車/消防車用閥主要外形連接尺

公稱通徑DN	L	H1	H	D1	Z-φd	D	L1
50	43	452	80/112	120/125	4-18	165	208
65	46	475	88/115	136/145	4-18	185	208
80	46/49	516	96/120	160/	8-18	200	208
100	52/56	551	115/140	185	8-18	220	208
125	56/64	566	128/170	210	8-18	220	208
150	56/70	606	140/180	240	8-22	285	256
200	60/76	731	175/210	295	8-22	340	256
250	68/76	778	202/240	355	12-22	395/405	256
300	78/83	830	242/290	410	12-22	445/460	256
350	78/92	996	266/320	470	16-22	505-520	346
400	102	1058	298/350	515/525	16-26	565/580	346
