產品概述

工恒閥門為了適應市場需求。通過軟硬件技術結合，歷經3年時間，開發出4G遠程控制技術電動閥門。
4G遠程控制運用云技術上傳和下發命令，實施4G無線遠程控制電動開啟閥門，速度快，穩定性好，可直接用手機控制電動閥門；
工恒閥門在4G無線遠程控制系統中分為兩種產品類：
1、一對一控制；
2、一對多控制
一對一：
一個ID號配一個地址，一張物聯卡配一個設備。把4G控制芯片內置到電動執行器或控制模塊內，通過手機APP/電腦端控制閥門開度大小與關閉；

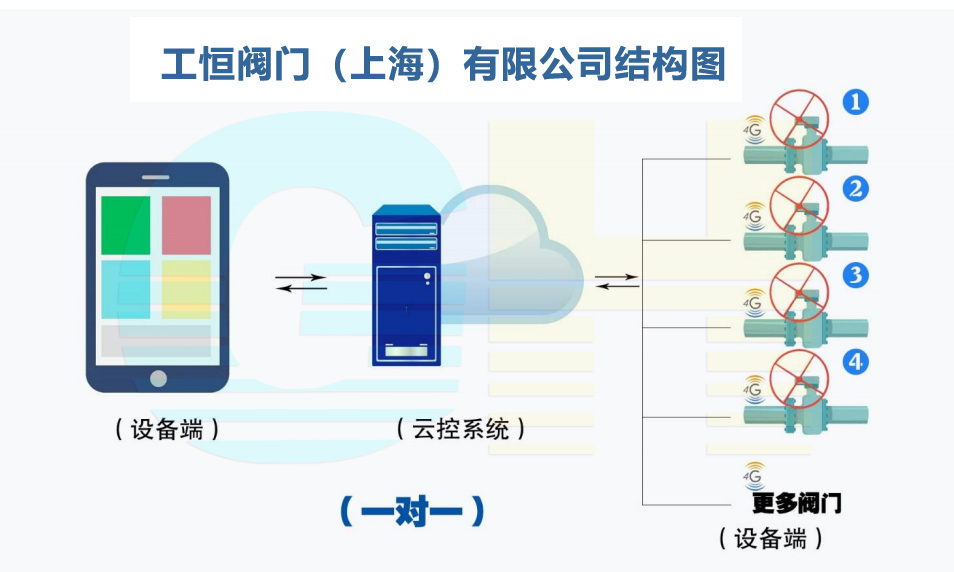

一對一結構圖：

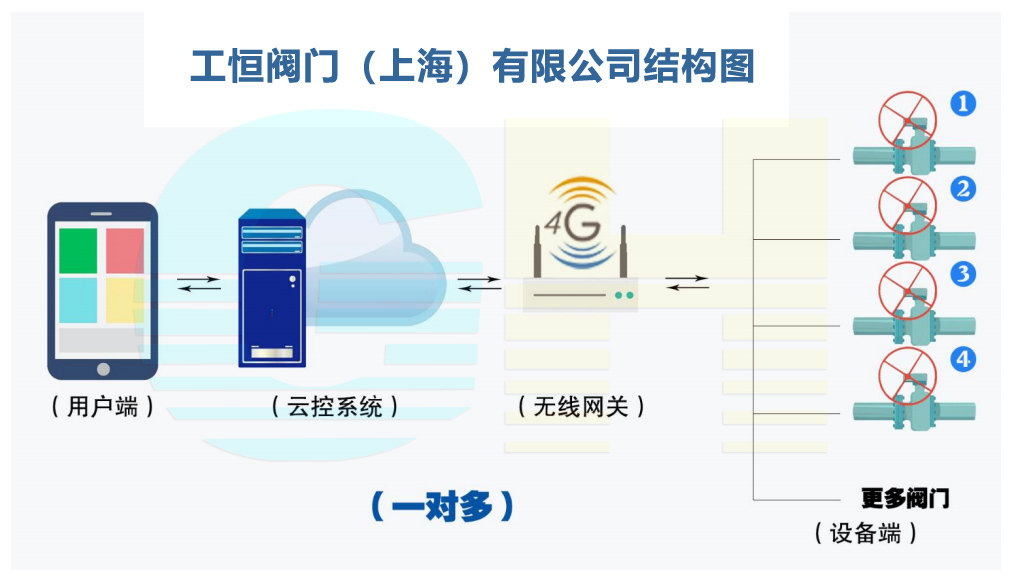

一對多：4G網關控制
一個ID號配多個地址，一張物聯卡配多個執行器設備，4G無線網關連接多個執行器閥門，通過手機APP/電動端控制電動閥門開度大小。建議一個網關連接小于25臺的電動閥門。信號更穩定，避免數據包丟失。網關與設備之間的可控距離為1公里內（如受遮擋物、各種環境因素等，都會影響網關和設備的可控距離）

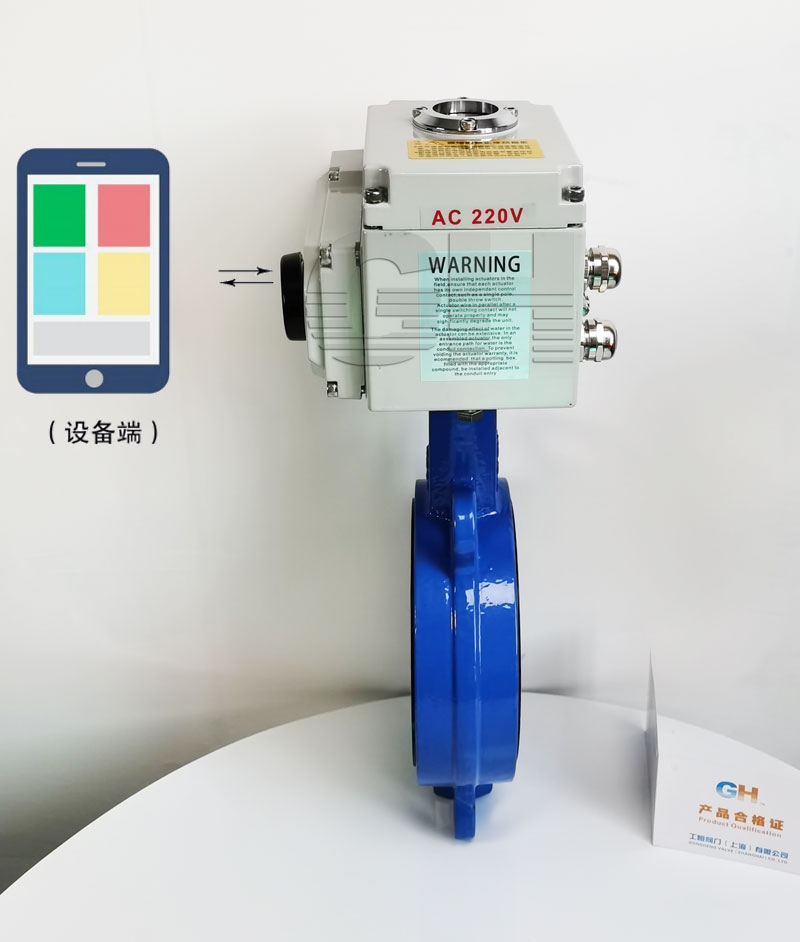

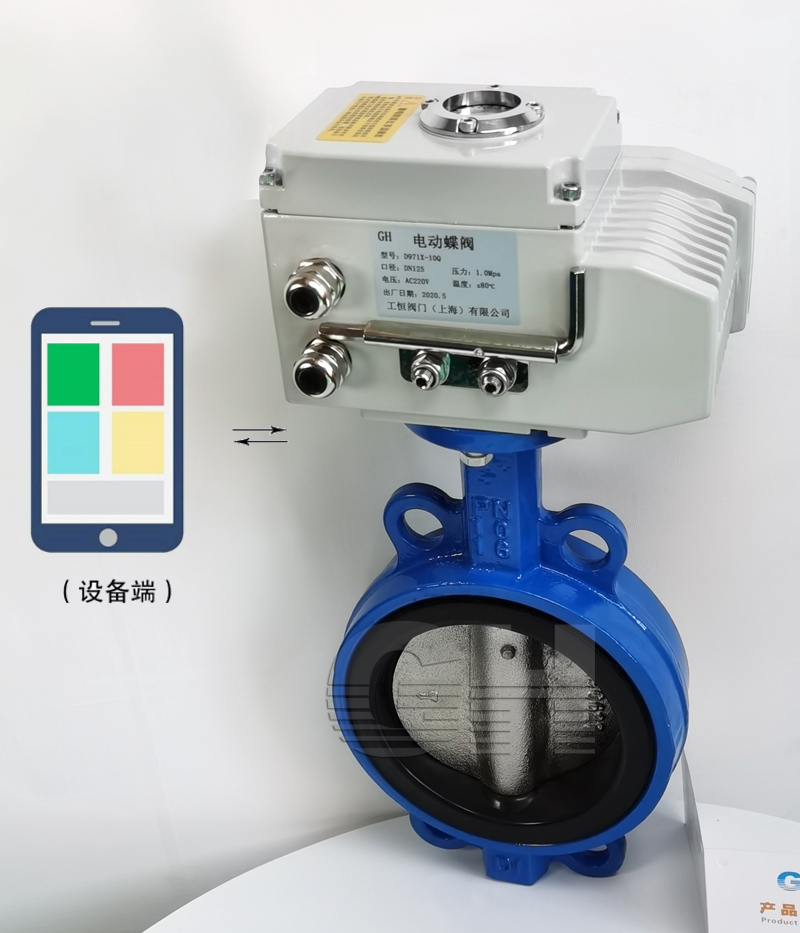

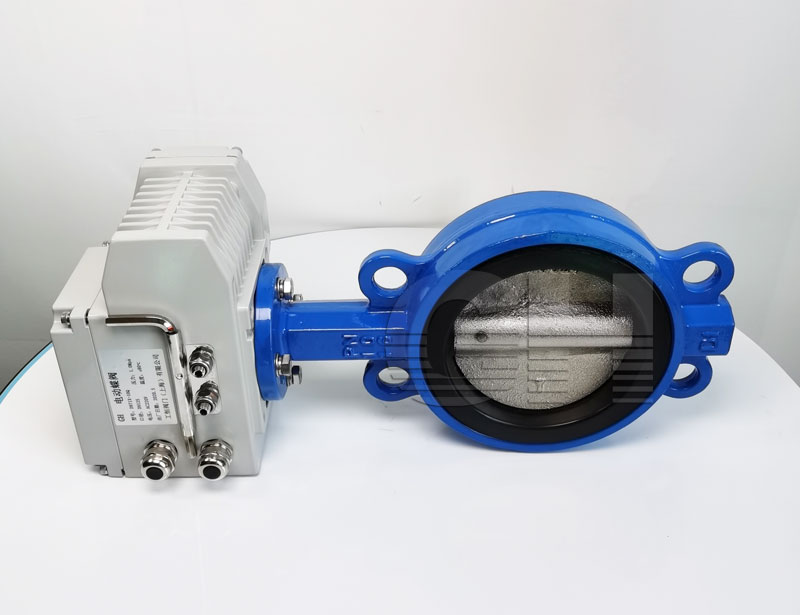

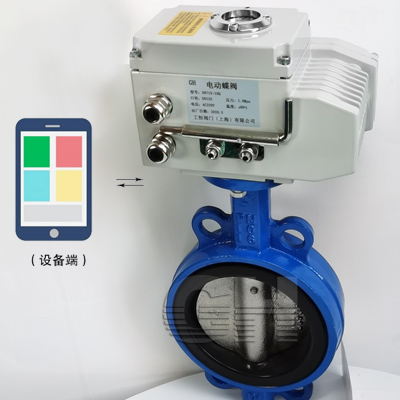

GHWXD971X-10Q-4G型無線電動開關蝶閥/無線電動蝶閥/物聯網控制電動閥是由角行程無線型電動執行機構和蝶閥組成，無線開關型電動蝶閥是直接接通電源(AC220V或其他電源等級的電源)通過開關正、反導向來完成開關動作。電動開關蝶閥結構簡單，體種小，重量輕，啟閉方便迅速、省力、流體阻力小，流通能力大，對常溫、干凈介質，可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達0.01%)，高溫高壓工況可選用三偏心硬密封閥體。訂貨時要予以注明即可。它可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。



主要零部件材料

GHWXD971X-10Q-4G型無線電動開關蝶閥/無線電動蝶閥/物聯網控制電動閥主要零部件材料

零件名稱	材料
閥體	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟、不銹鋼
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

設計標準

GHWXD971X-10Q-4G型無線電動開關蝶閥/無線電動蝶閥/物聯網控制電動閥設計標準

設計標準	GB/T2238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-2000；JB/T9092-1999

主要外形連接尺寸

GHWXD971X-10Q-4G型無線電動開關蝶閥/無線電動蝶閥/物聯網控制電動閥主要外形連接尺寸（mm)

公稱通徑DN	L	H1	H	D1	Z-φd	D	L1
50	43	452	80/112	120/125	4-18	165	208
65	46	475	88/115	136/145	4-18	185	208
80	46/49	516	96/120	160/	8-18	200	208
100	52/56	551	115/140	185	8-18	220	208
125	56/64	566	128/170	210	8-18	220	208
150	56/70	606	140/180	240	8-22	285	256
200	60/76	731	175/210	295	8-22	340	256
250	68/76	778	202/240	355	12-22	395/405	256
300	78/83	830	242/290	410	12-22	445/460	256
350	78/92	996	266/320	470	16-22	505-520	346
400	102	1058	298/350	515/525	16-26	565/580	346







安裝注事事項:

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
