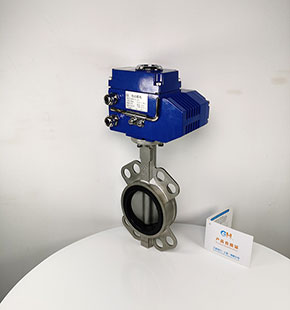

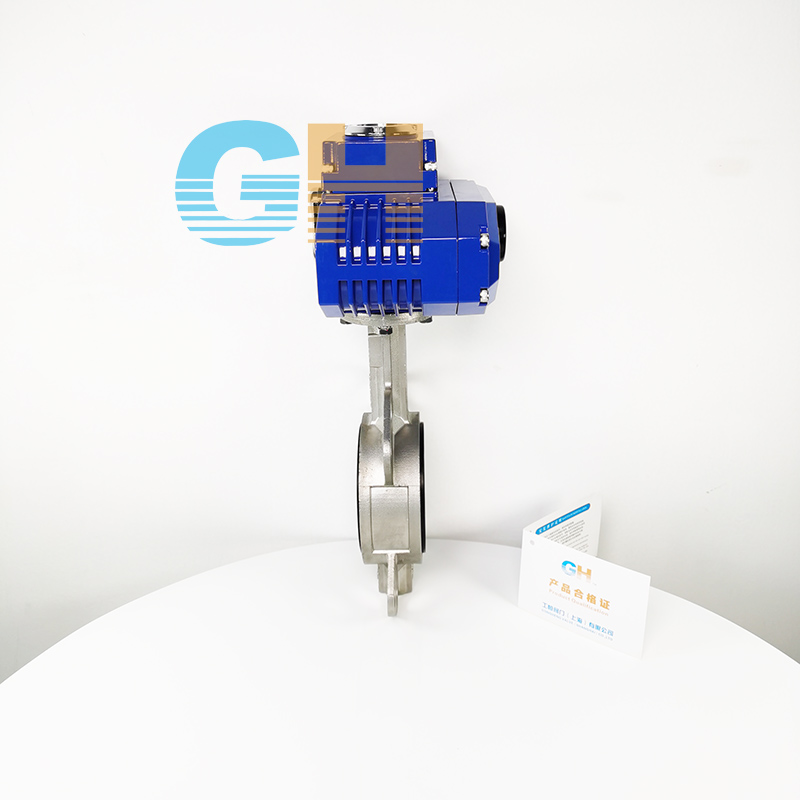

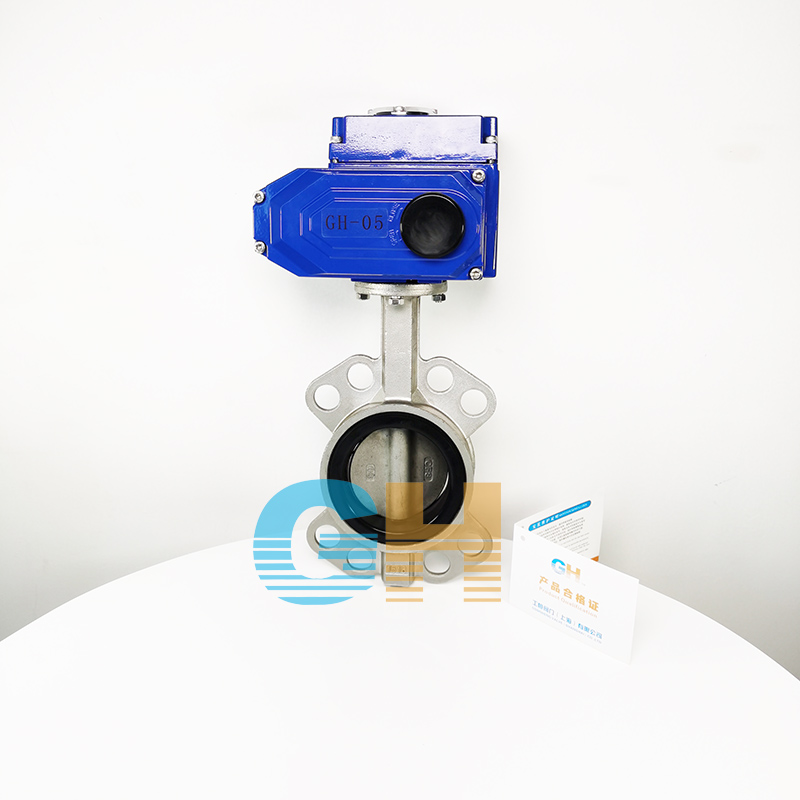

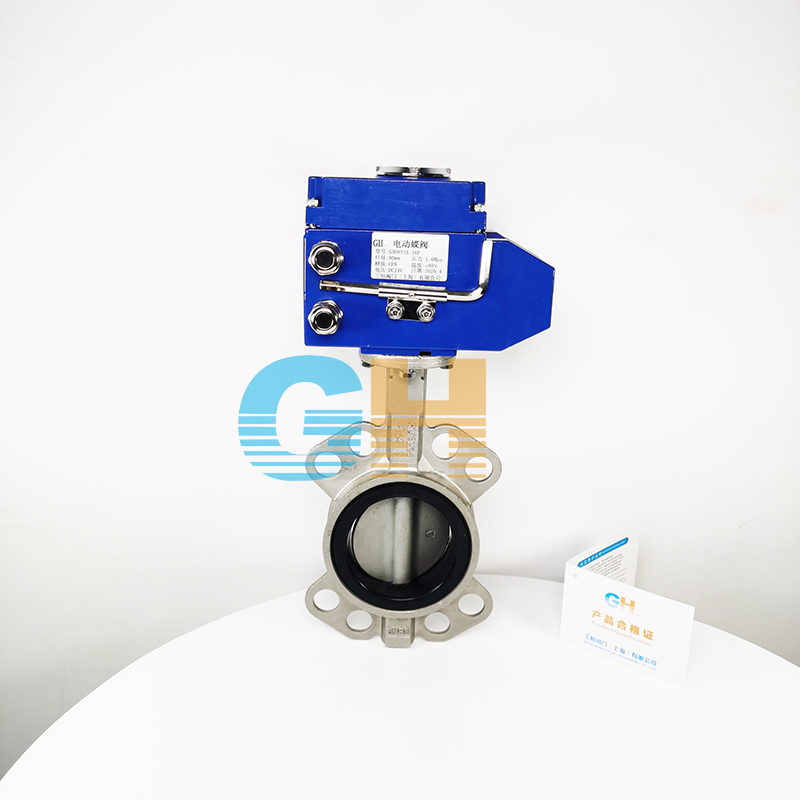

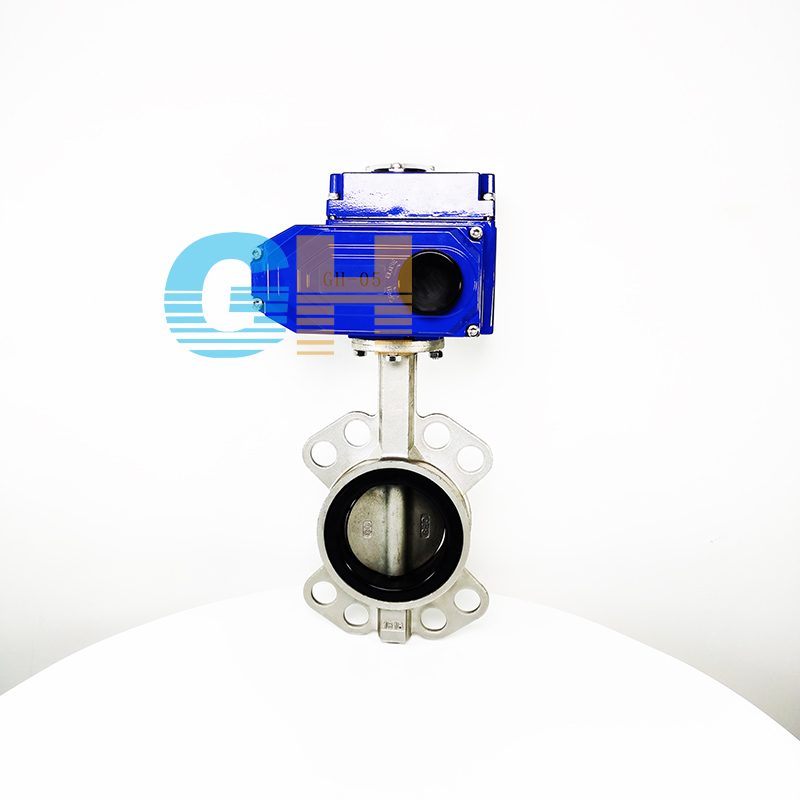

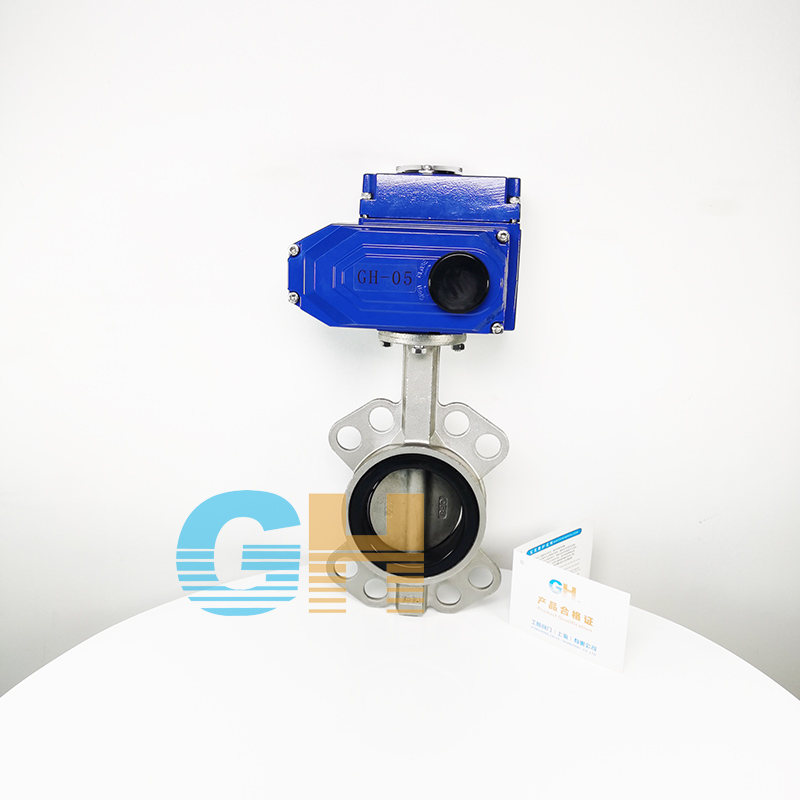

GHD971X-16P不銹鋼電動對夾蝶閥-電動軟密封蝶閥

日期：2021/03/13 瀏覽：

品牌 :	GH/工恒	型號 :	GHD971X-16P
結構形式 :	垂直板式	加工定制 :	是
材質 :	不銹鋼	連接形式 :	法蘭
適用介質 :	水、空氣、、油品及弱腐蝕性流體	壓力環境 :	常壓
工作溫度 :	高溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式	口徑 :	80
公稱通徑 :	80

產品詳情
Product details

一、產品概述：
D971X/F電動對夾式蝶閥由四氟密封蝶閥和不銹鋼閥板、閥桿構成。適用于溫度≤150℃，弱腐蝕或潔凈度有一定要求工況，高溫高壓工況可選用三偏心硬密封閥體。

二、產品的特點：
（1）啟閉方便迅速、省力、流體阻力小，可以經常操作。
（2）結構簡單，體積小，重量輕。
（3）可以運送泥漿，在管道口積存液體少。
（4）低壓下，可以實現良好的密封。
（5）調節性能好。

三、產品的工作原理：
以圓形蝶板隨閥軸的轉動，來實現管道的開啟或關閉，圓柱形通道內，圓盤形蝶板繞著軸線旋轉0°~90°，旋轉到90°時，蝶閥則呈全開狀態。主要做截斷閥使用，亦可設計成具有切斷和節流調節的功能。
四、產品適用于：
它可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
五、產品的規格參數：

公稱通經DN(mm)	50~2000		50~1600
公稱藥理PN(MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠:-40℃~90℃氟橡膠:-20℃~200℃
適用介質	水、空氣、、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

六、電動對夾式蝶閥密封材料選用和適用溫度：

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

七、蝶閥安裝注意事項：
（1）在安裝時，閥瓣要停在關閉的位置上。
（2）開啟位置應按蝶板的旋轉角度來確定。
（3）帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
（4）應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。

八、產品的結構圖：

公稱通徑 (DN)	L	D1	D	z-φd	H	H0	A	B
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380

通經（DN）	主要尺寸				法蘭尺寸
	L	L1	H	H1	1.0MPa			1.6MPa			2.5MPa
	L	L1	H	H1	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	43	112	530	165	125	4-18	165	125	4-18	165	125	4-18
65	112	46	115	530	185	145	4-18	185	145	4-18	185	145	8-18
80	114	46	120	565	200	160	4-18	200	160	8-18	200	160	8-18
100	127	52	138	600	220	180	8-18	220	180	8-18	235	190	8-22
125	140	56	164	640	250	210	8-18	250	210	8-18	270	220	8-26
150	140	56	175	705	285	240	8-22	285	240	8-22	300	250	8-26
200	152	60	200	775	340	295	8-22	340	295	12-22	360	310	12-26
250	165	68	243	945	395	350	12-22	405	355	12-26	425	370	12-30
300	178	78	250	1070	445	400	12-22	460	410	12-26	485	430	16-30
350	190	78	280	1140	505	460	16-22	520	470	12-26	555	490	16-33
400	216	102	305	1210	565	515	16-26	580	525	16-26	620	550	16-36
450	222	114	350	1335	615	565	20-26	640	585	16-30	670	600	20-36
500	229	127	380	1415	670	620	20-26	715	650	20-30	730	660	20-36
600	267	154	445	1605	780	725	20-30	840	770	20-33	845	770	20-39
700	292	165	480	1844	895	840	24-30	910	840	24-36	960	875	24-42
800	318	190	530	2040	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	203	580	2255	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	216	650	2380	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	254	760	2640	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
