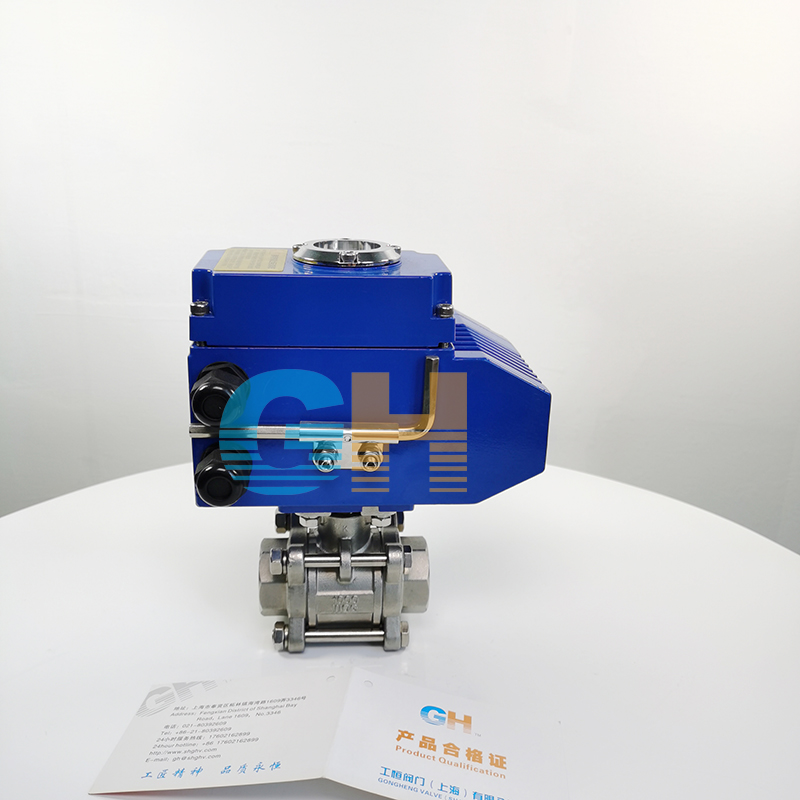

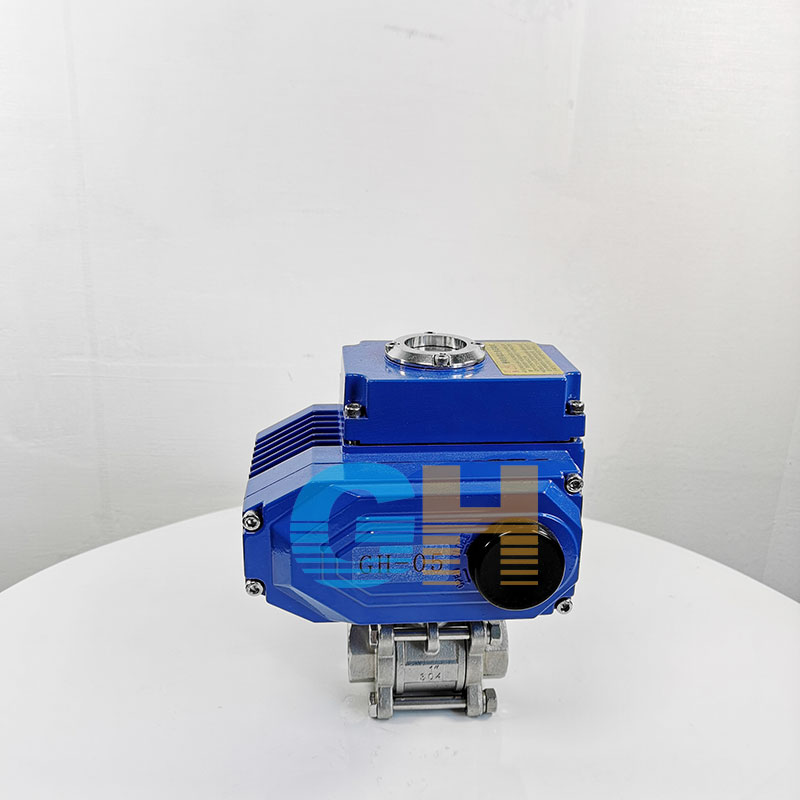

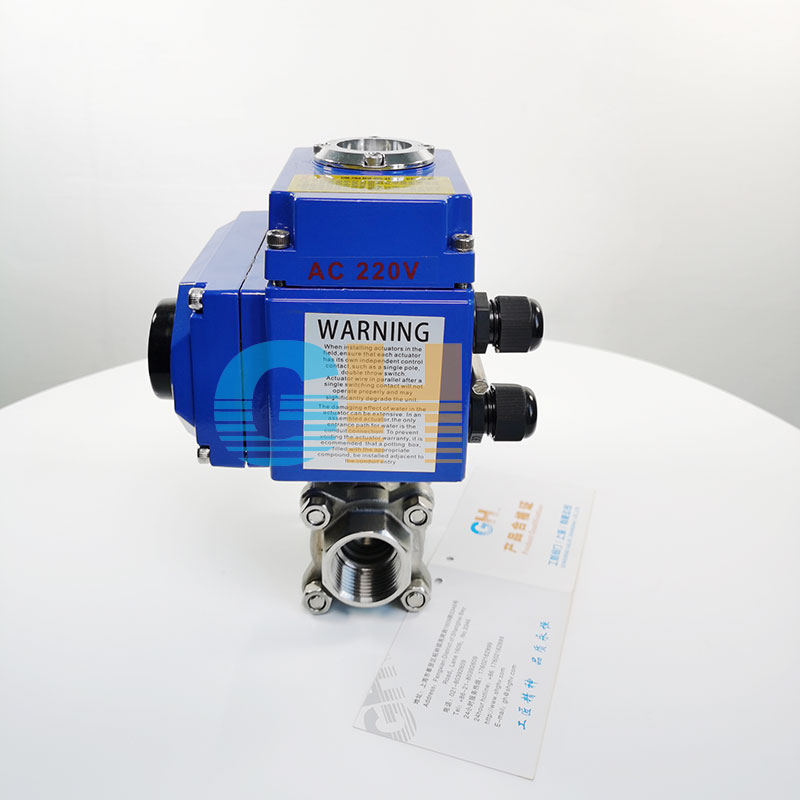

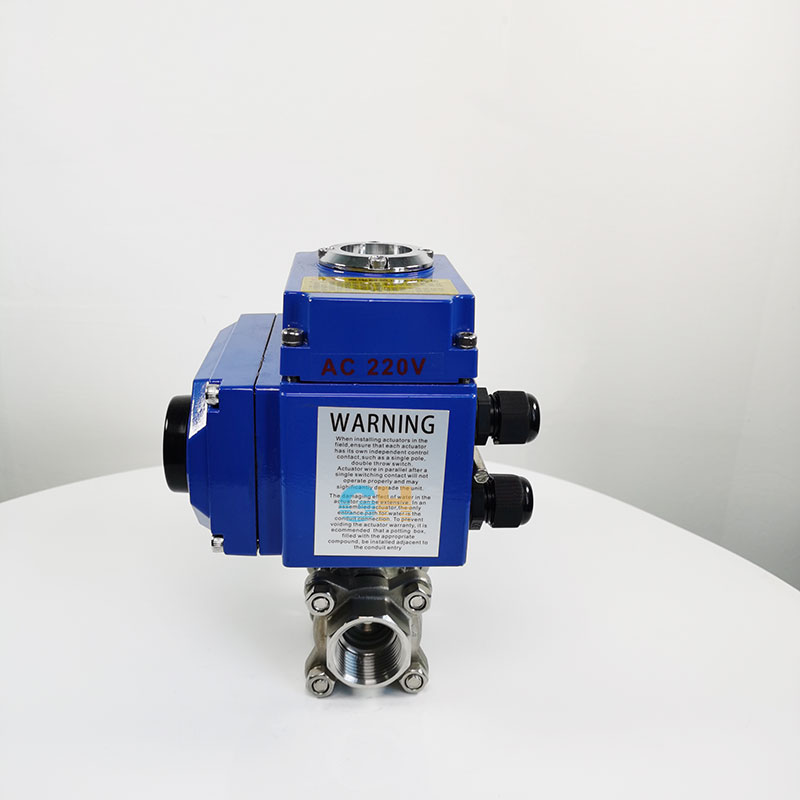

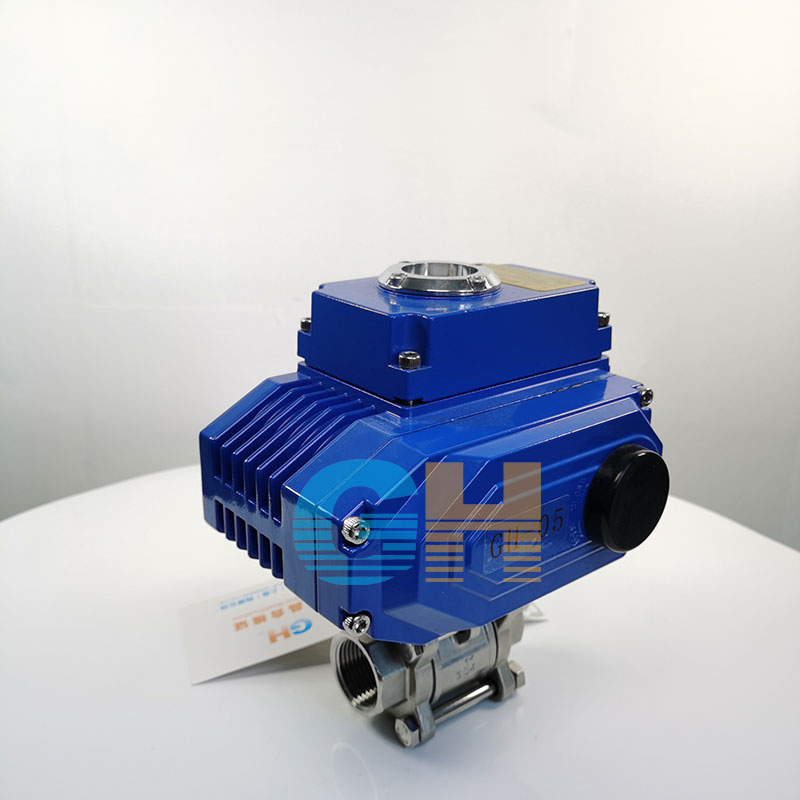

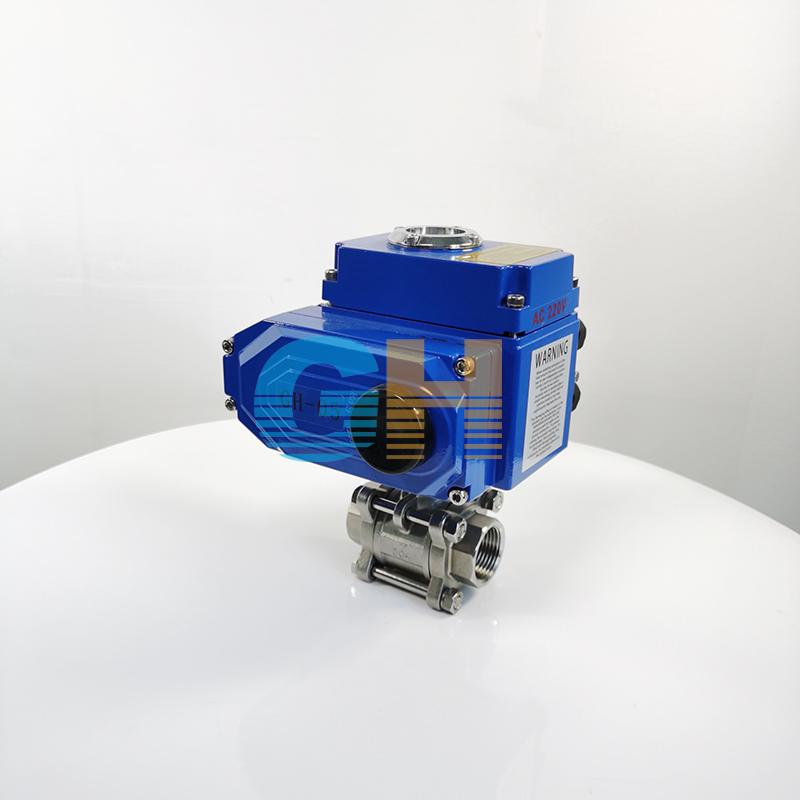

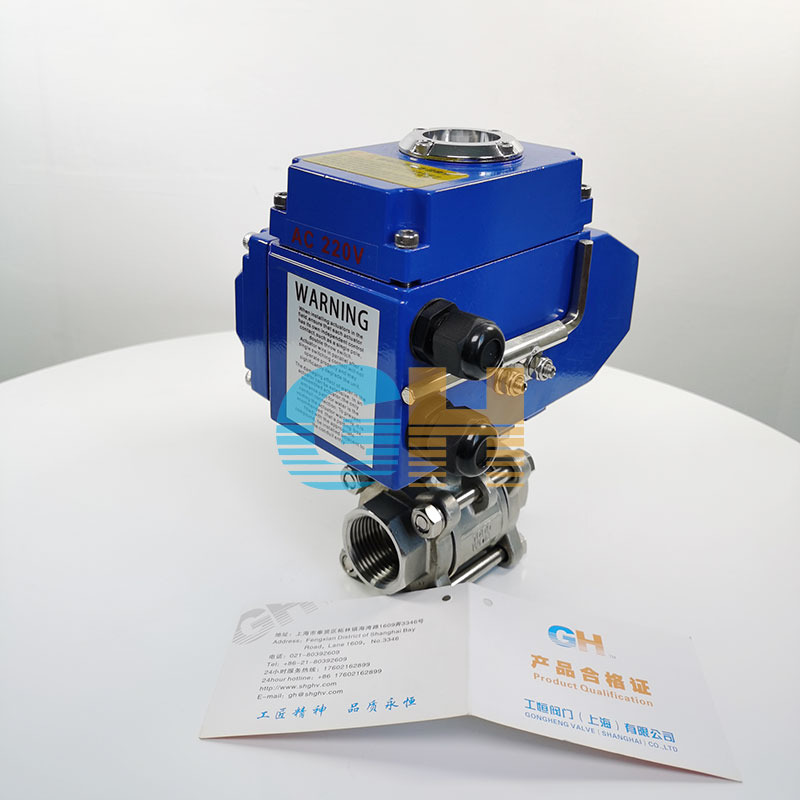

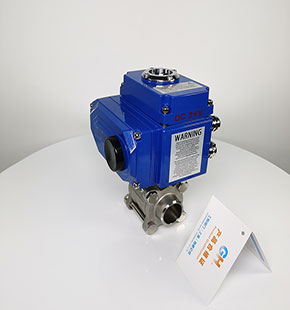

電動三片式不銹鋼球閥-Q911F-16P電動軟密封球閥

日期：2021/03/27 瀏覽：

品牌 :	GH/工恒	型號 :	Q911F-16P
材質 :	不銹鋼	連接形式 :	螺紋
結構形式 :	浮動球球閥	公稱通徑 :	DN15～DN100
適用介質 :	蒸汽、水、油品、空氣和腐蝕性介質等	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

電動三片式不銹鋼球閥Q911F-16P產品說明書資料介紹
電動三片式不銹鋼球閥Q911F-16P具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工教學和科研設備、電力等行業的工業自動控制系統中。304、316或316L不銹鋼材料硅溶膠精密鑄造而成。閥座采用聚四氟彈性密封結構，啟閉輕松密封可靠。適用于水、蒸汽、油品醋酸等多種介質。

工作原理
電動球閥內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉，球體繞垂直于通道軸旋轉90°，實現對管道中流體介質的比例調節或切斷控制，屬于直通閥門，全開狀態介質與密封面無接觸，其壽命長、密封面和介質摩擦磨損率低，適合介質含顆粒、帶腐蝕性流體使用。

性能參數
公稱通徑DN15-DN100
公稱壓力1.0MPa,1.6MPa,2.5MPa,4.0MPa,6.4MPa
閥體材質碳鋼、不銹鋼
連接形式內螺紋連接、對焊連接
檢驗標準: JB/T9092,API598, EN12266
產品標準: GB/T12237, ASME16.34, API608
管螺紋標準: GB/T7306, GB/T7307, ISO7-1, ISO288-1，ASMEB1.20.1, BS21, DIN2999/599, BSP

零件材料

連接方式		內螺紋連接			對焊連接
零件	閥體閥蓋	WCB	CF8(304)	CF8M(316)	WCB	CF8(304)	CF8M(316)
名稱	球體、閥桿	2Cr13	0Cr19Ni9	0Cr17Ni12Mo2	2Cr13	0Cr19Ni9	0Cr17Ni12Mo2
	密封圈、填料	增強聚四氟、對位聚苯
適用工況	適用介質	水、蒸汽、油品等	等腐蝕性介質	醋酸等腐蝕性介質	水、蒸汽、油品等	等腐蝕性介質	醋酸等腐蝕性介質
適用工況	適用溫度	-29℃-180℃(增強聚四氟)、-29℃-300℃(對位聚苯)

執行器參數

外殼	鋁合金外殼，防水級別IP67
控制電源	110/220V AC,50/60Hz,±10％
限位開關	2×開(ON)/關(OFF),SPDT
失效保護	內置熱保護
手動操作	機械手柄
機械限位	2個外部調整螺栓
接線孔	M18
潤滑	鋁基潤滑脂(EP)
電機電源	110/220V AC,380/440V AC,50/60Hz,±10％
電機	鼠籠式異步電動機
輔助限位開關	2×開(ON)/關(OFF),SPDT
指示器	連續的位置指示
自鎖裝置	蝸輪，蝸輪桿機構提供自鎖
干燥器	7-10W(110/220V AC)防冷凝
環境溫度	-20℃-70℃
材料	鋼、鋁合金、鋁青銅、

性能指標

公稱通徑DN(mm)	6	8	10	15	20	25	32	40	50	65	80	100
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%

閥門電動裝置特點
1、功能強勁智能型、比例式、開關式、各類信號輸出型應有盡有
2、體積小巧體積僅相當于同類產品的35%左右
3、輕便宜人重量僅相當于同類產品的30%左右
4、性能可靠軸承牙口電氣元件等關鍵零部件進口產品
5、美觀大方鋁合金壓鑄外殼、精細流暢、且可減少電磁干擾
6、精密耐磨蝸輪輸出軸特殊錒合金鍛造、強度高、耐磨性好
7、回差小蝸輪輸出軸、避免了鍵聯結的間隙、傳動精度高
8、安全保證通過1500V耐壓檢測，F級絕緣電機，安全有保障
9、配套簡單單相電源、外接線路特別簡單，也可做380V、直流電源
10、使用方便免加油、免點檢、防水防銹、任意角度安裝
11、保護裝置雙重限位、過熱保護、過載保護（選裝）
12、多種速度全行程時間15秒、30秒、60秒、100秒等
13、防腐防銹支架、聯軸器、螺釘均不銹鋼
14、智能數控數字設定、數字整定、高度、自診斷、一機多能
15、集成一體智能控制模塊高度集成于電動裝置本體中，無須外接等
