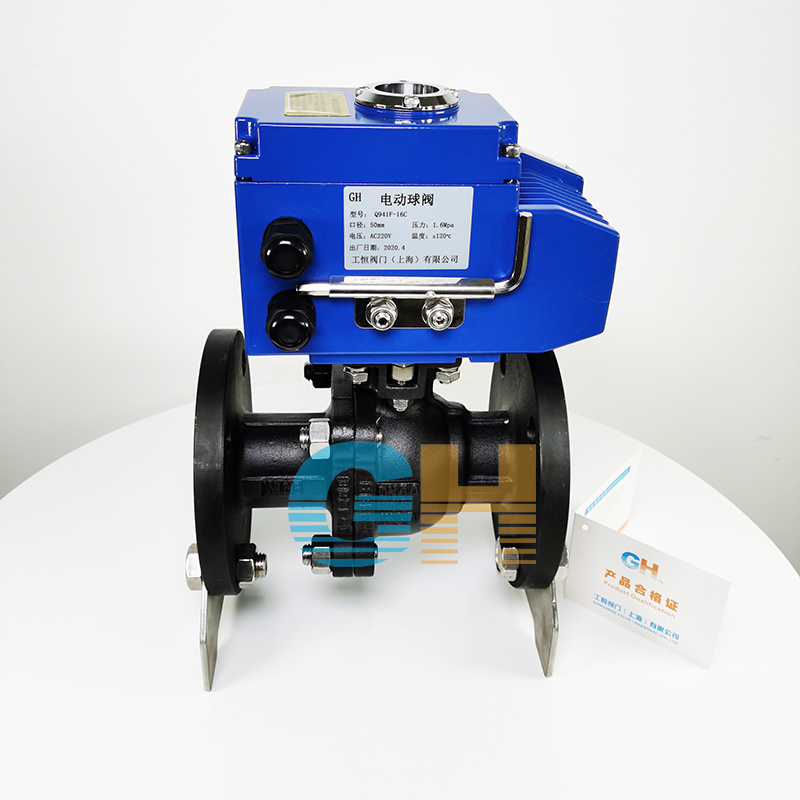

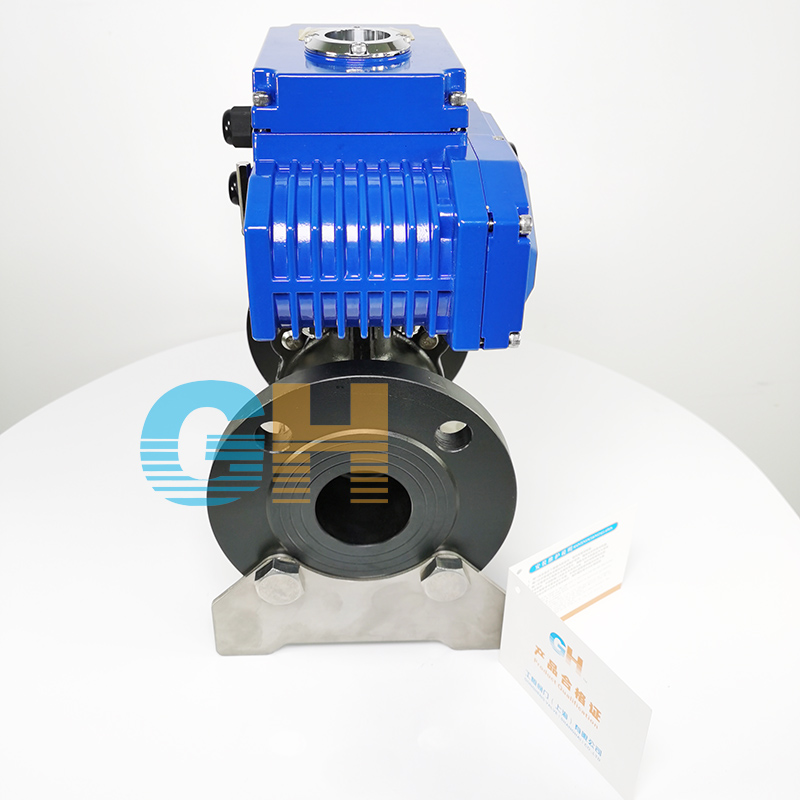

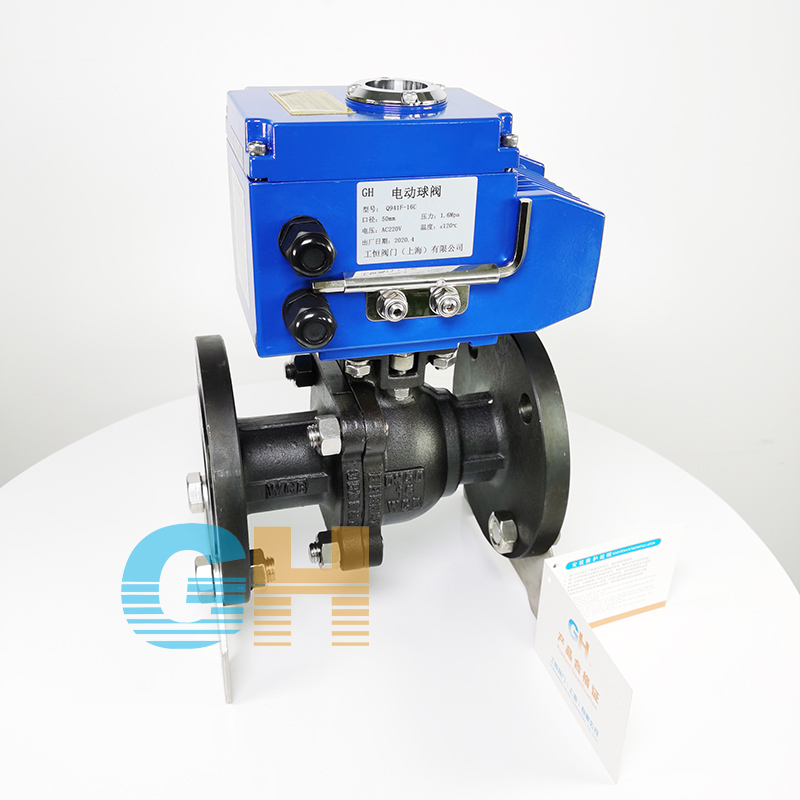

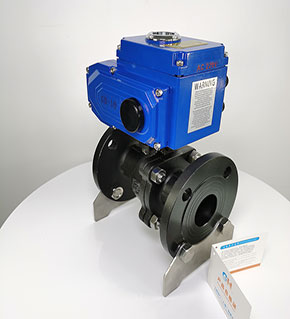

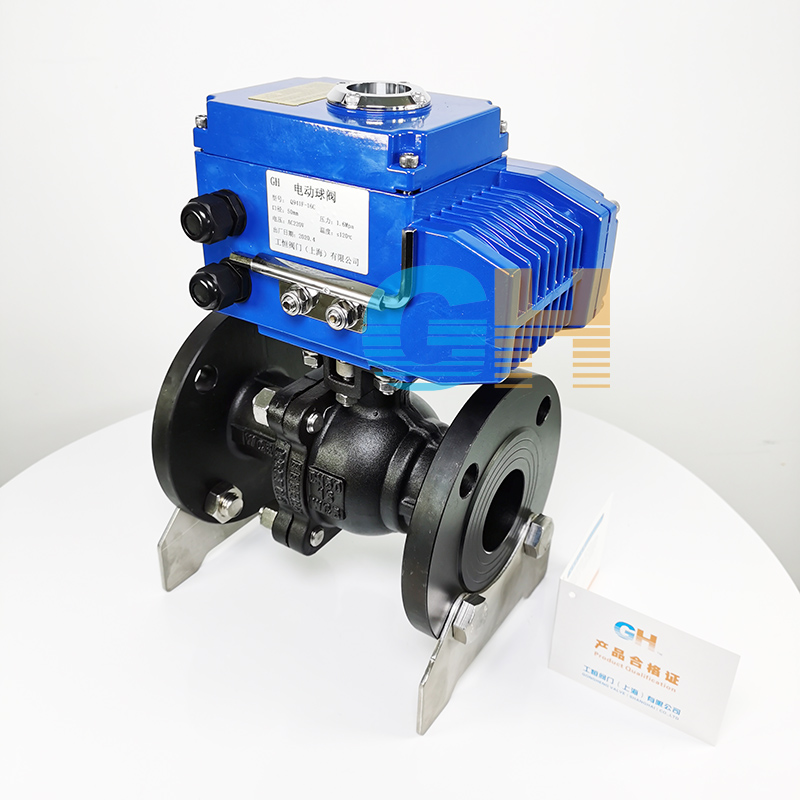

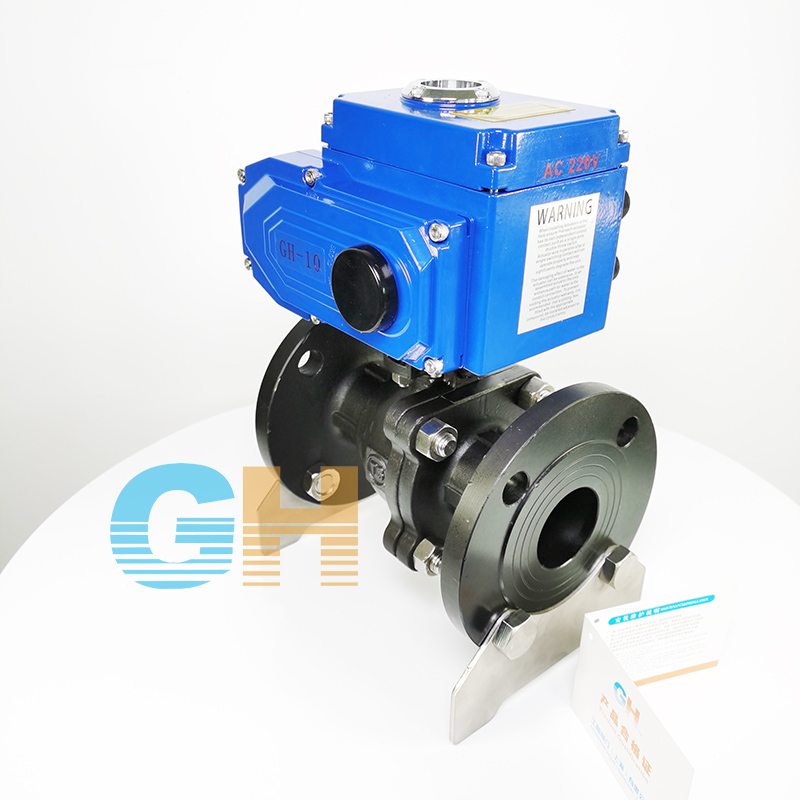

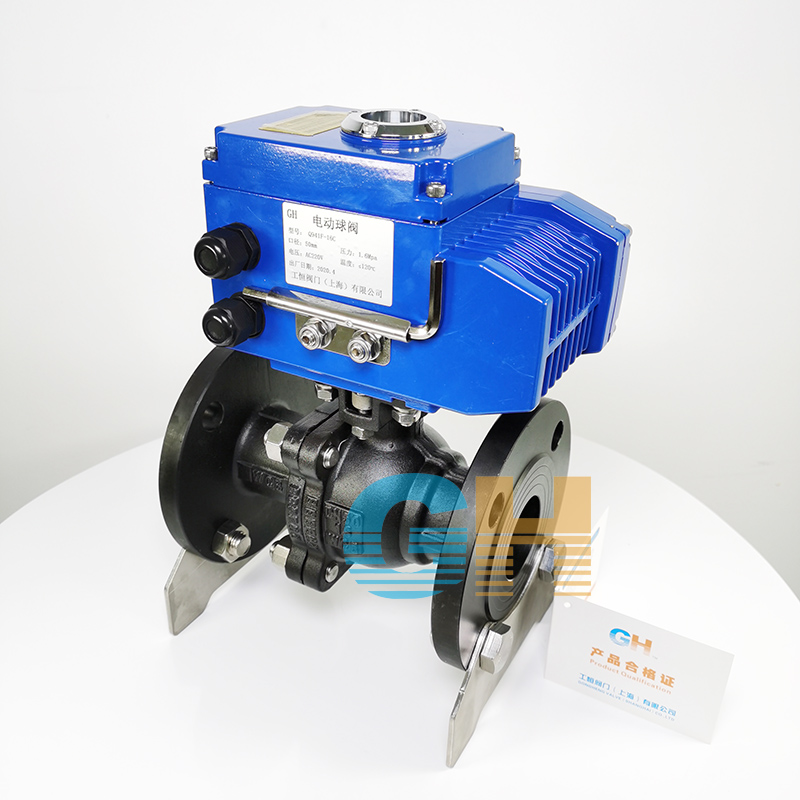

Q941F-16C DN50-軟密封鑄鋼電動球閥-高平臺電動球閥

日期：2021/03/27 瀏覽：

品牌 :	GH/工恒	型號 :	Q941F-16C
材質 :	碳鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	DN15-200（mm）
適用介質 :	水、蒸汽、油品等	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	補水
類型(通道位置) :	二通式

產品詳情
Product details

Q941F-16C DN50-軟密封鑄鋼電動球閥-高平臺電動球閥以DC24V、AC220V或AC380V電源電壓作動力，直接接受統一標準信號（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），將此轉變成與輸入信號相對應的位移，以角度位移（0～90º）運動，改變球芯的旋轉開度，因此一定的輸入信號對應一定的位置開度，實現比例調節動作。（二位開關式接受DC24V、AC220V或AC380V電源電壓作動力，通過電機正反轉實現開關動作，并同時輸出開關閥位指示信號）。

Q941F電動法蘭球閥產品特點：
1、安裝簡便，能以任意方向安裝于管道中的任意部位。
2、精小型電動執行器有多種電源可供選擇，更有防爆電裝。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、直連方式，電動執行機構內置伺服系統，無須另配伺服放大器。
5、球閥和電動執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間。
6、密封材料為聚四氟乙烯等，具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
7、高平臺球閥更適合連接電動執行機構，連接牢固

Q941F電動法蘭球閥主要技術參數：
1、閥體

閥體形式	直通鑄造閥
公稱通徑	DN15～300mm
公稱壓力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準	JIS、ANSI、GB、JB、HG等
連接形式	法蘭式、焊接式、螺紋式
閥蓋形式	一體式
壓蓋型式	壓板壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

2、閥內件

閥芯形式	O型球體閥芯
流量特性	近似快開型

3、執行機構

執行器型號	DSR、3810R、DZW、HQ、PSQ
主要技術參數	電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

Q941F電動法蘭球閥主要性能指標：

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
允許壓差(MPa)	≤公稱壓力
動作范圍	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%
可調范圍	250：1								350：1

Q941F電動法蘭球閥主要零件材質：

1	左閥體	WCB、CF8、CF8M、CF3M
2	右閥體	WCB、CF8、CF8M、CF3M
3	閥座	PEFE、PPL、304、316
4	球體	2Cr13、304、316
5	閥桿	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	填料壓蓋	WCB、CF8、CF8M、CF3M

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根據所配執行機構而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
