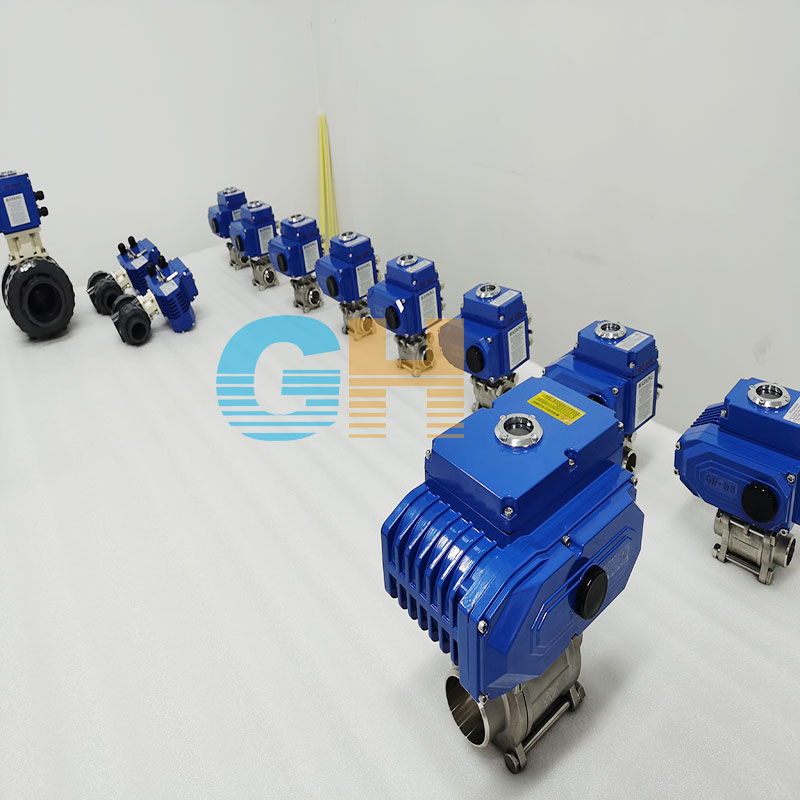

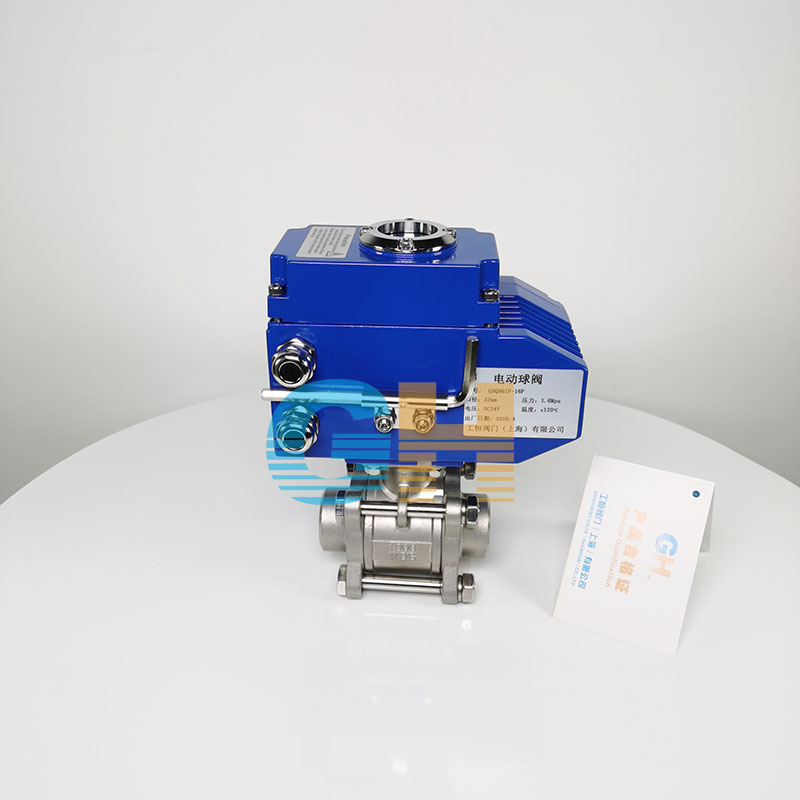

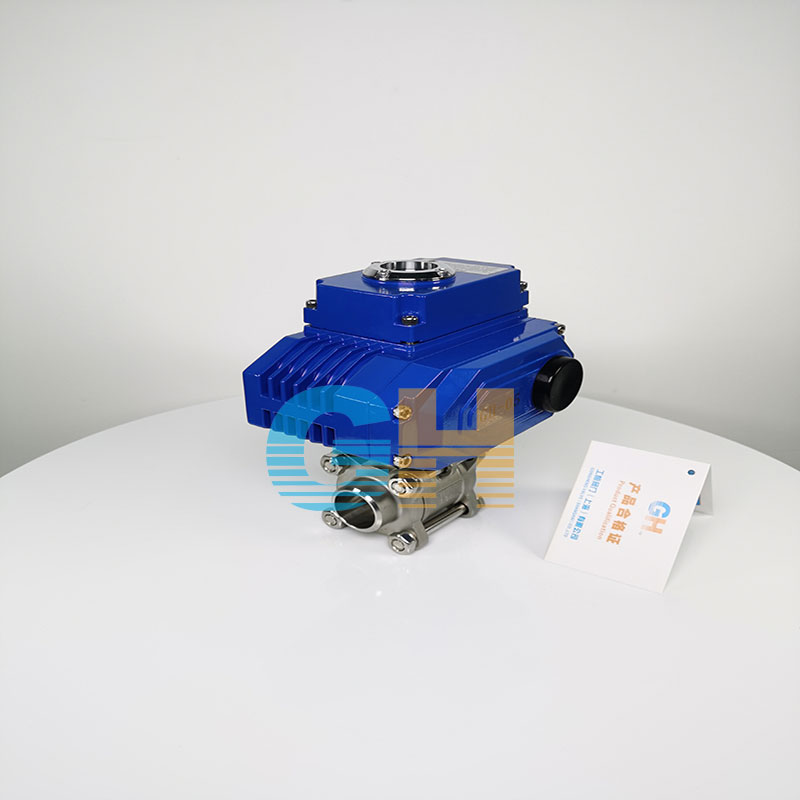

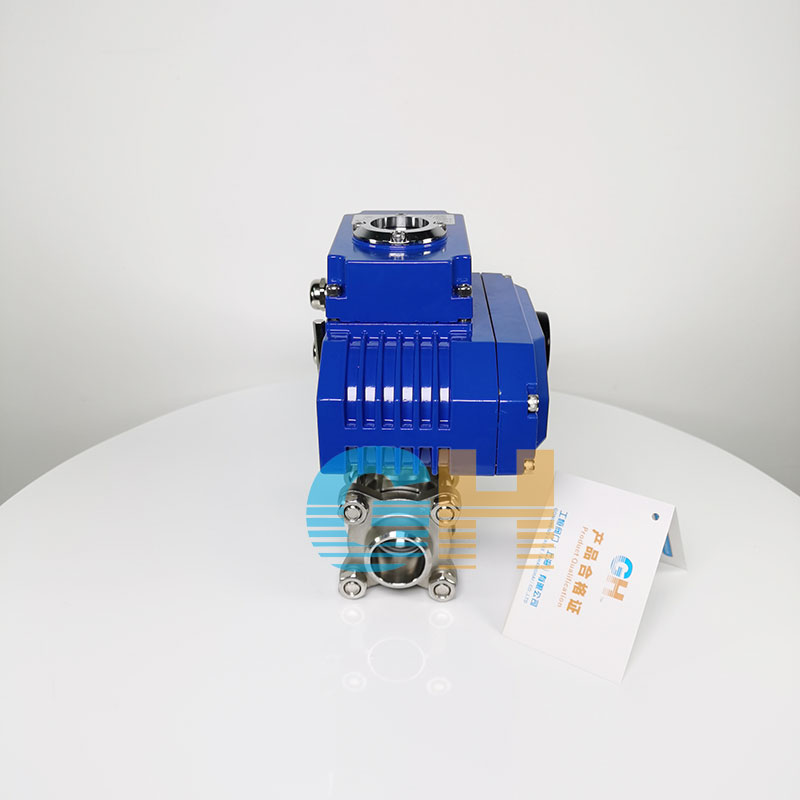

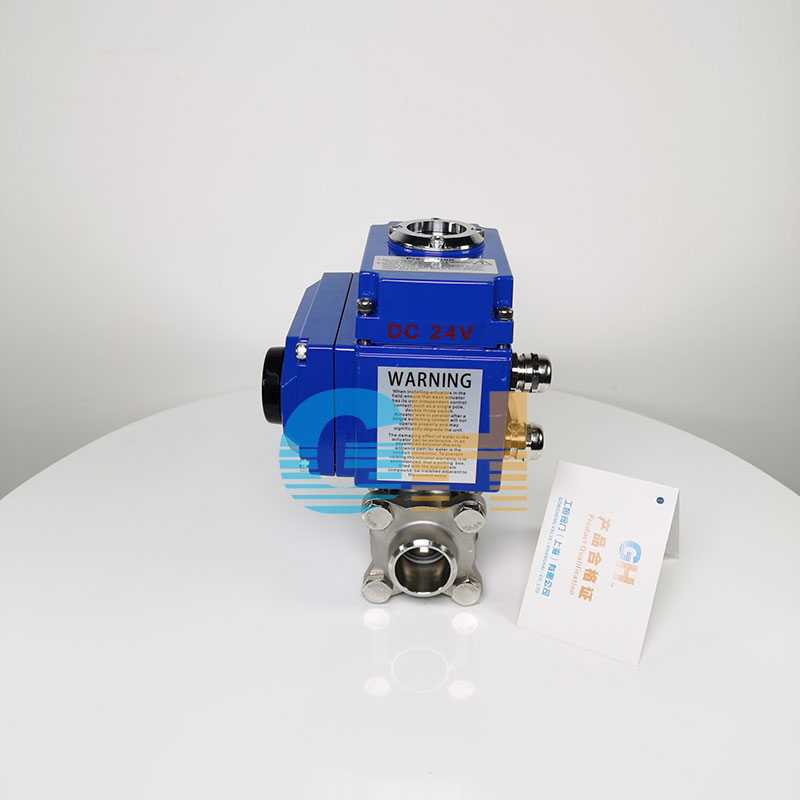

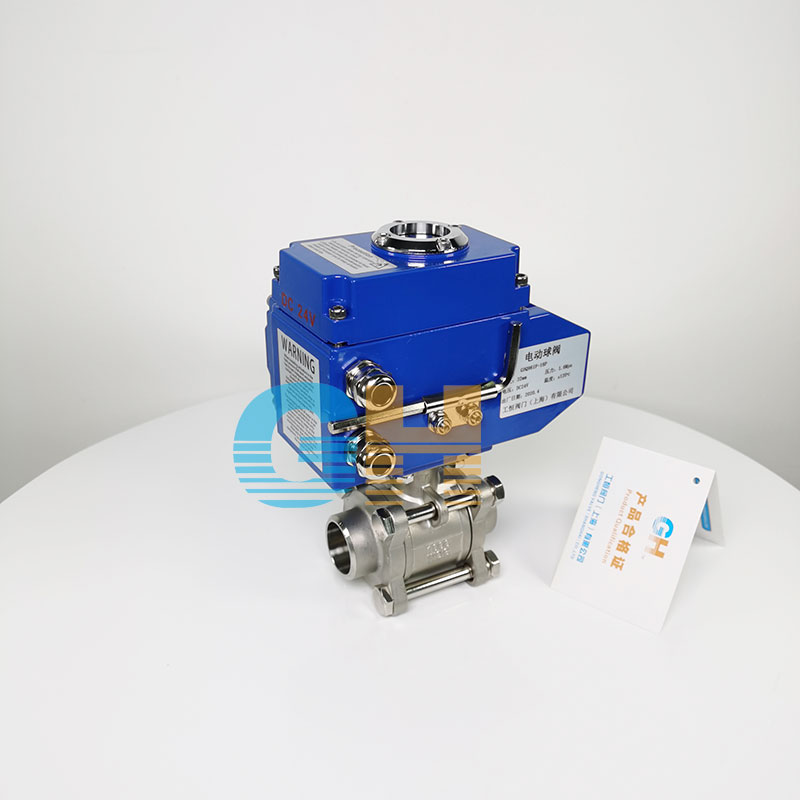

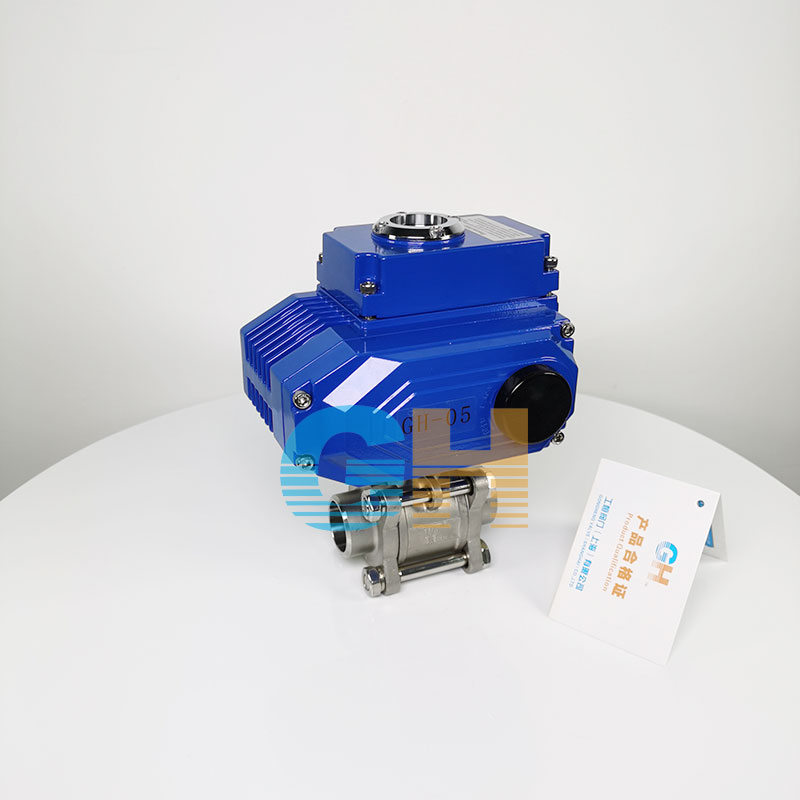

GHQ961F-16P-不銹鋼電動三片式球閥-電動對焊球閥
日期：2021/04/19
瀏覽：
| 品牌 : | GH/工恒 | 型號 : | GHQ961F |
| 材質 : | 不銹鋼 | 連接形式 : | 焊接 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN15-DN100mm |
| 適用介質 : | 水、油、氣 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 執行器 | 用途 : | 截止 |
| 類型(通道位置) : | 二通式 |
產品詳情
Product details
GHQ961F-16P-不銹鋼電動三片式球閥-電動對焊球閥特性：生產成三片式方便需要經常維修的設備插入。Product details
端口：內螺紋 UNI/ISO7/1 Rp; 承插焊接和對接焊。
工作溫度: -20℃ 至+160℃
工作壓力: 見圖
流體范圍：空氣、水、氣體、石油和石化產品、腐蝕性介質。
閥門頭規格ISO5211
| 閥門材料 | |||
| 1) 軸 Shaft | 不銹鋼 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 2) 防松螺母 Lock nut | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 3) 壓緊環型螺母 Gland nut ring | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 4) 頂部密封環 至p tight ring | P.T.F.E. | ||
| 5) O環 O-Ring | 氟橡膠 VITON | ||
| 6) 墊圈 Washer | P.T.F.E. | ||
| 7) 密封圈 Seals | P.T.F.E. | ||
| 8) 閥體 Body | 不銹鋼 ANSI316 | 1.4408 | |
| 9) 螺釘 Screws | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 10) 球體 Ball | 不銹鋼 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 11) 端部 End | 不銹鋼 ANSI316 | 1.4408 | |
二、三片式電動球閥Q911F/Q961F尺寸表：
| DN | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| 內螺紋尺寸 | GAS | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" |
| 通徑 | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| A | mm. | 207,5 | 207,5 | 207,5 | 207,5 | 207,5 | 256,5 | 256,5 |
| B |
溫馨提示：本文中所有文字、數據、圖片均只適用于參考，GHQ961F-16P-不銹鋼電動三片式球閥-電動對焊球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
