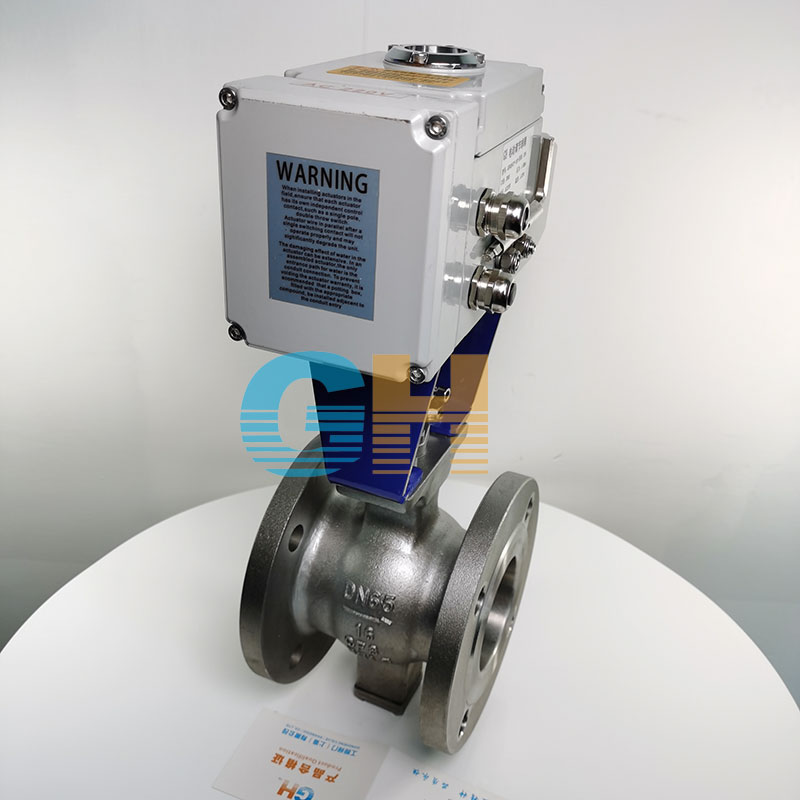

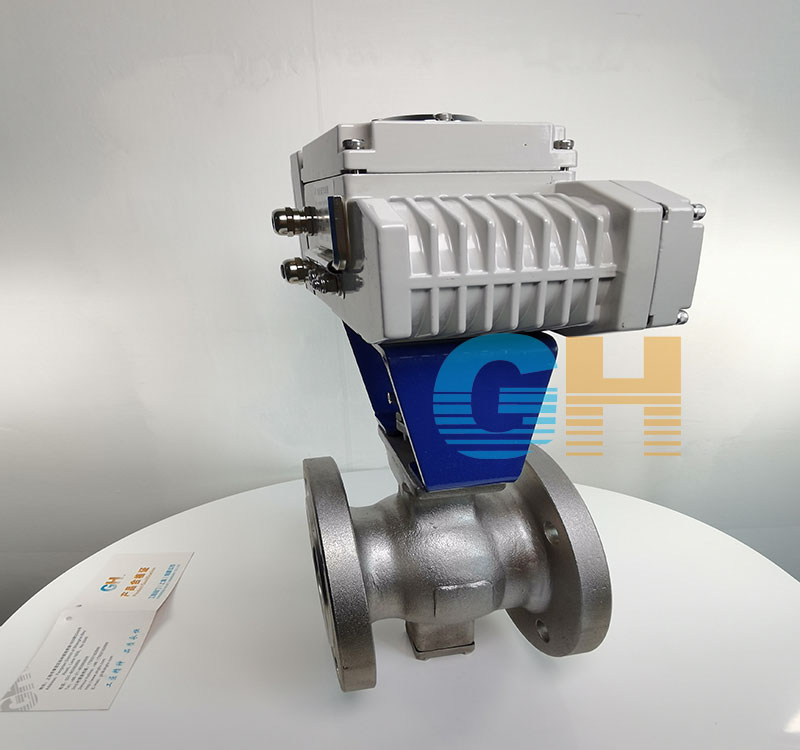

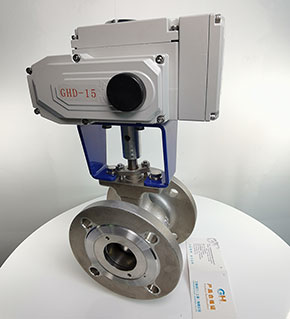

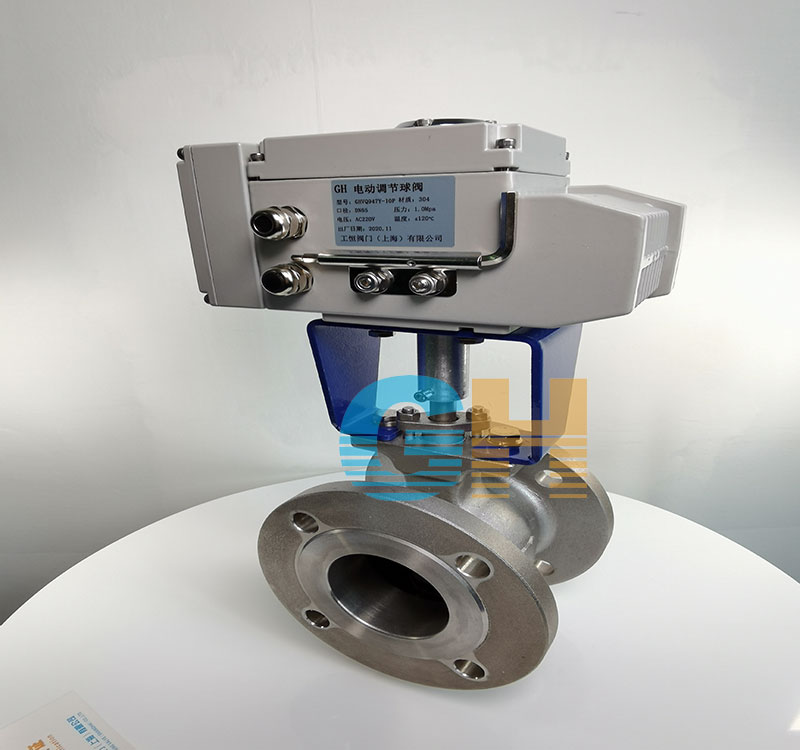

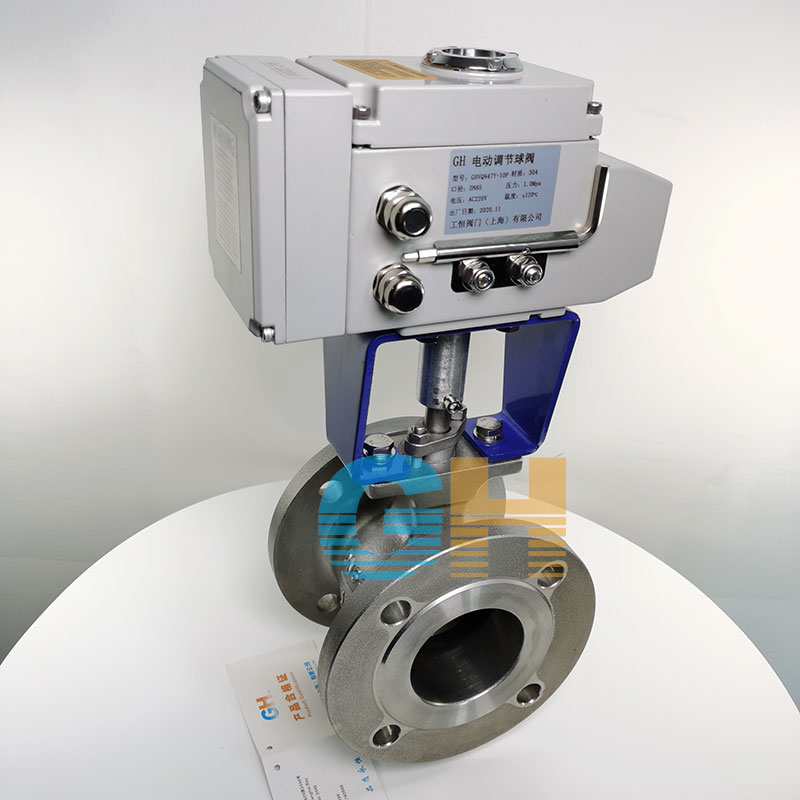

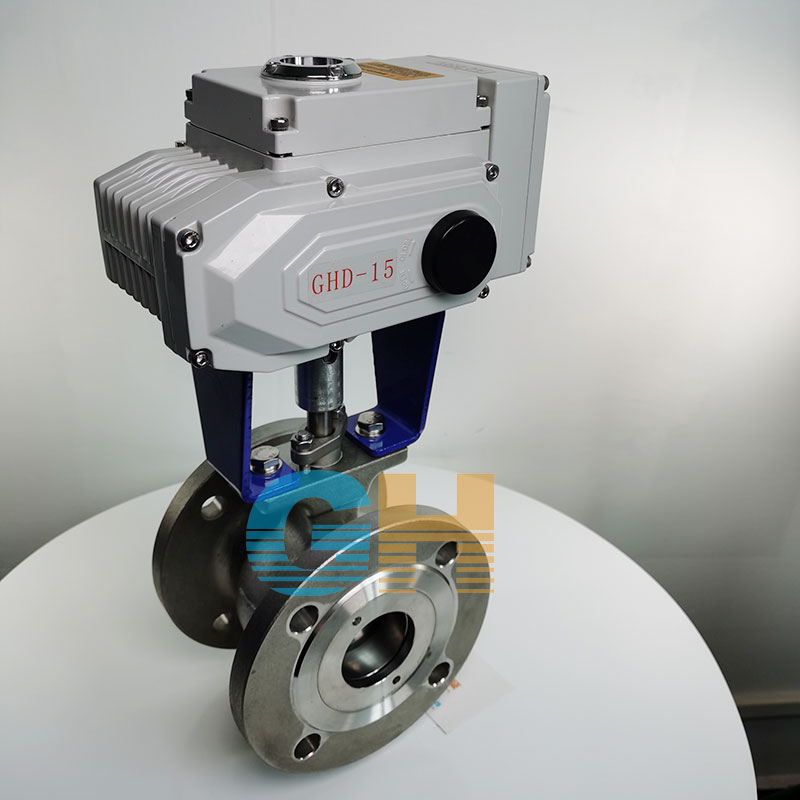

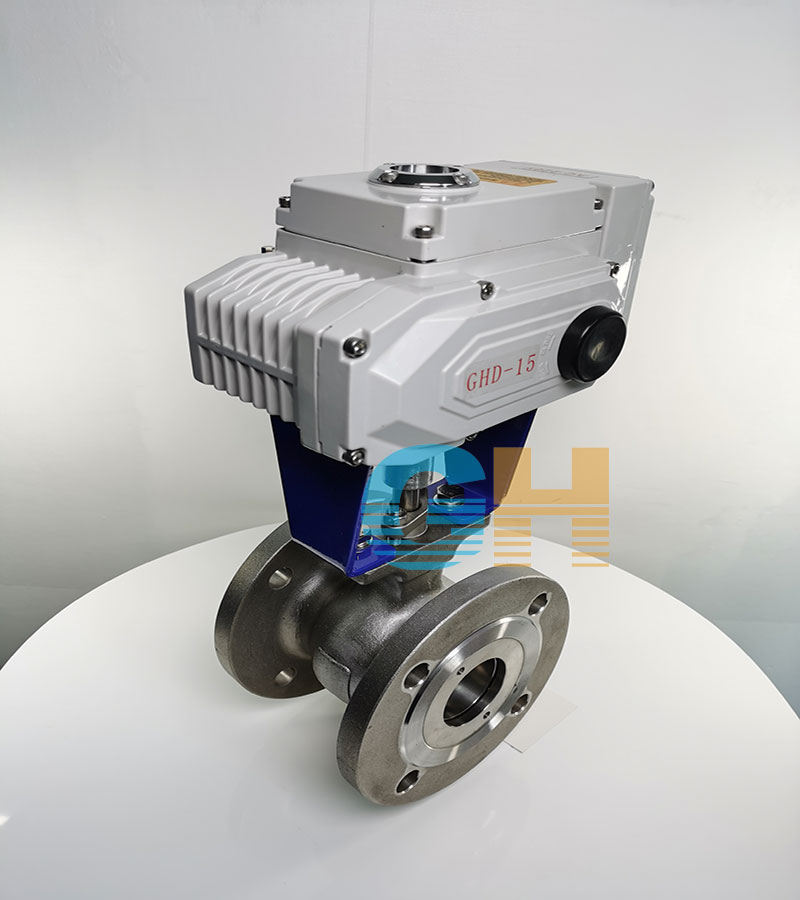

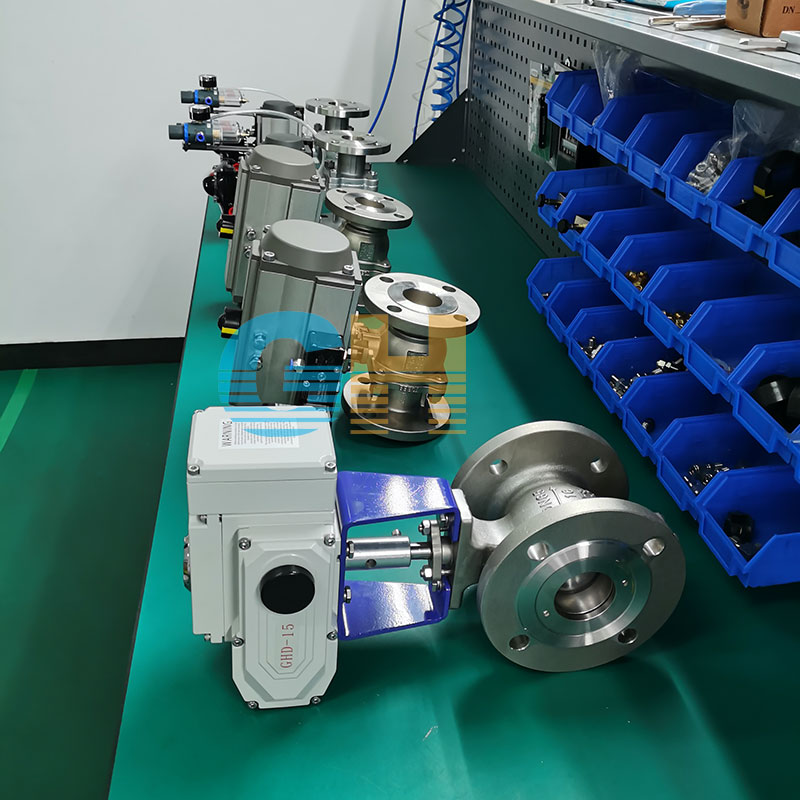

VQ947Y-16P電動法蘭V型球閥-電動調節法蘭球閥-不銹

日期：2021/04/26 瀏覽：

品牌 :	GH/工恒	型號 :	VQ947Y
材質 :	不銹鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	50-200
適用介質 :	水	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	直通式

產品詳情
Product details

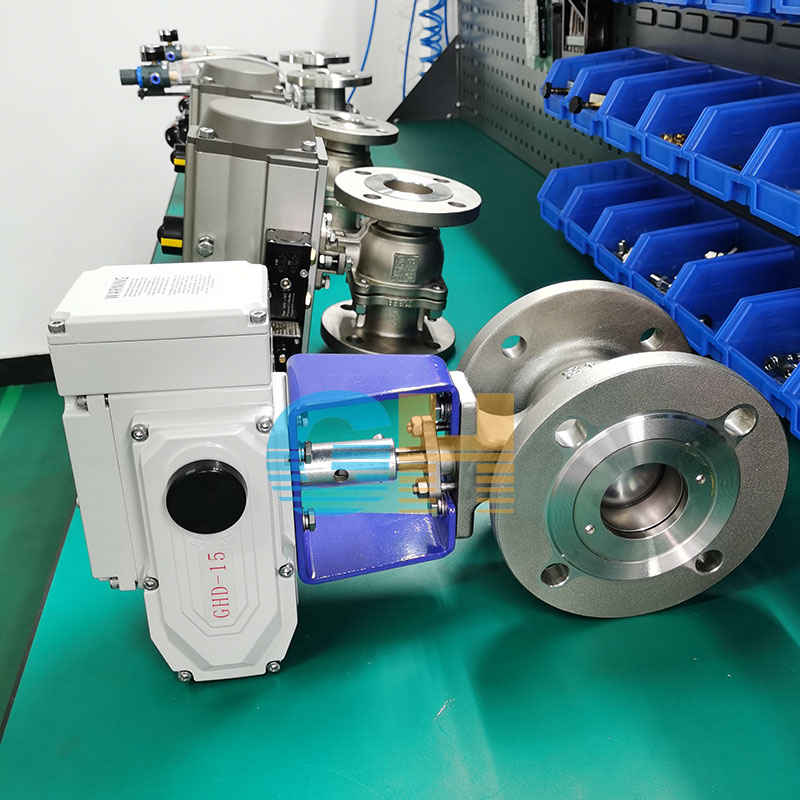

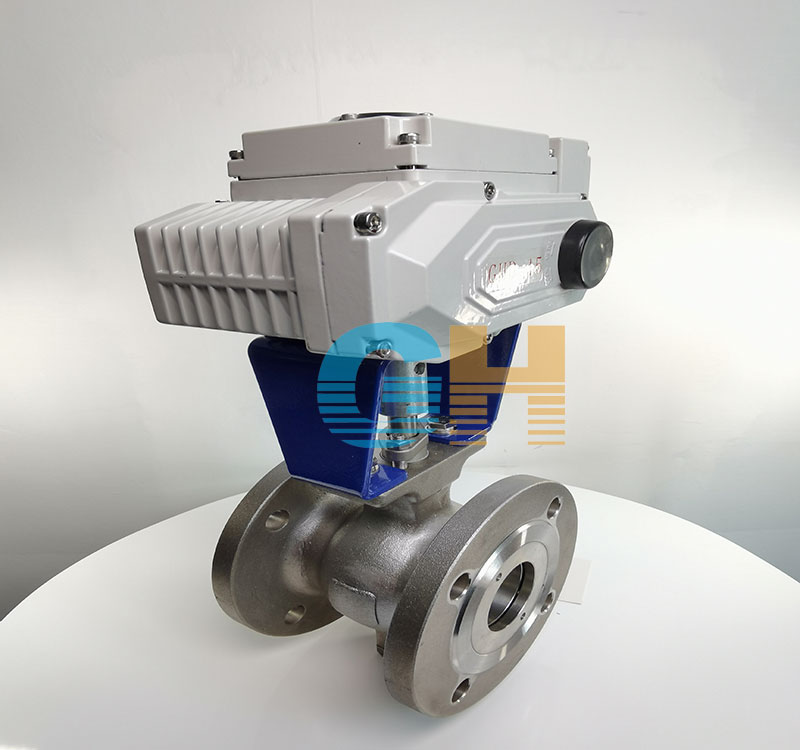

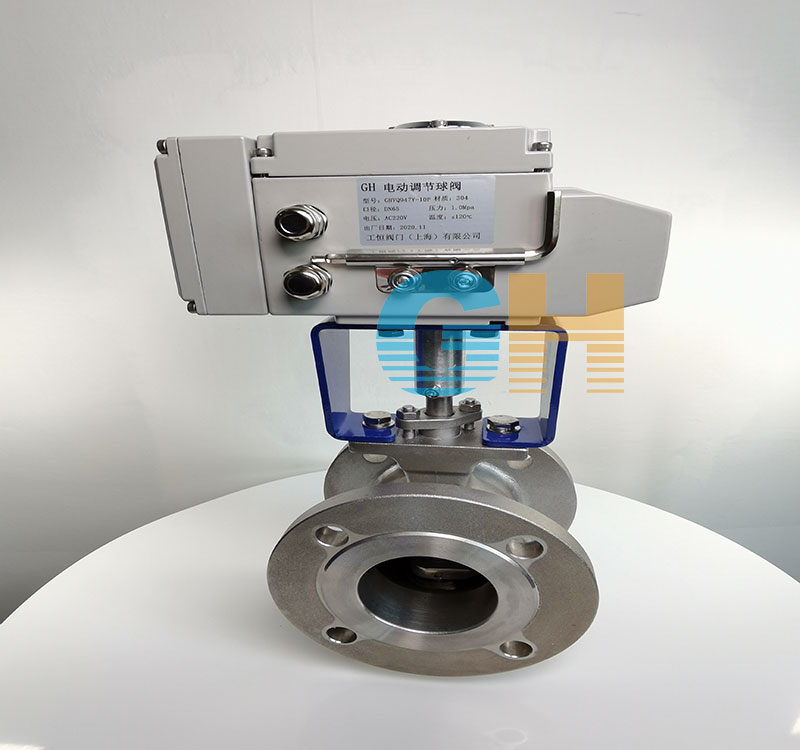

電動V型調節球閥產品概述:
電動V型調節球閥配用GH系列執行機構，無需另配伺服放大器，輸入（4-20mADC或1-5ADC）信號及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等工業自動控制系統中。

技術參數及執行標準：

		法蘭連接					對夾連接
公稱通徑(mm)		DN50~300、NPS2~12					DN25~250、NPS1~10
公稱壓力(Mpa)		PN1.6~2.5、Class150
閥門材料及適用工況	零件名稱	材料
	閥體	WCB	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)			ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M(316L)
	球體、閥桿	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)			1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
	密封面	特種硬化材料
	適用介質	泥漿、紙漿、含有固體的流體等。			高溫流體、泥漿、紙漿、蒸汽、含有固體的流體等。				高溫、高頻、高壓
	適用溫度	-29~250℃				-29~350℃			-29~500℃
設計制造		GB/T 12237-1989、ANSI B16.34
結構長度		GB/T 12221-1989、ANSI B16.10
連接法蘭		JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5
壓力試驗		JB/T 9092-1999、API 598
傳動方式		蝸輪蝸桿傳動、氣動、電動。

還可根據用戶要求的標準制作。

主要零件材質表

零件名稱	材質
閥體、閥蓋	WCB	CF8
密封圈	2Cr13 氮化	304 氮化
球體	2Cr13 硬格	304 硬格
閥座、閥桿	2Cr13	304
墊片	柔性石墨不銹鋼	柔性石墨不銹鋼
雙頭螺栓	35CrMoA	1Cr18Ni9Ti

主要外形尺寸

公稱壓或壓力級	公稱通徑		尺寸(mm)
公稱壓或壓力級	(mm)	(in)	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
CLASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	60	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510
