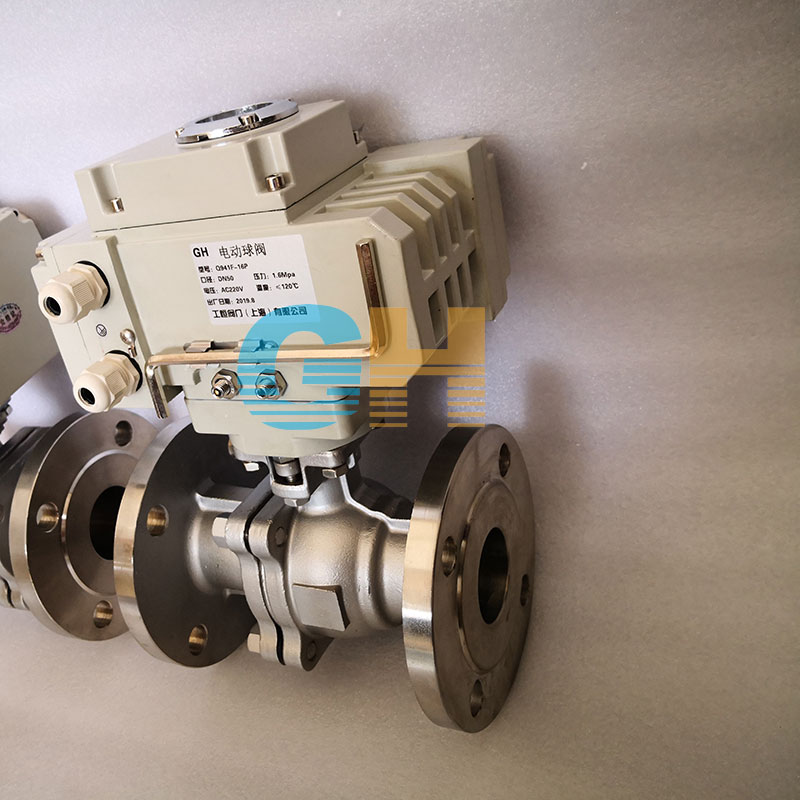

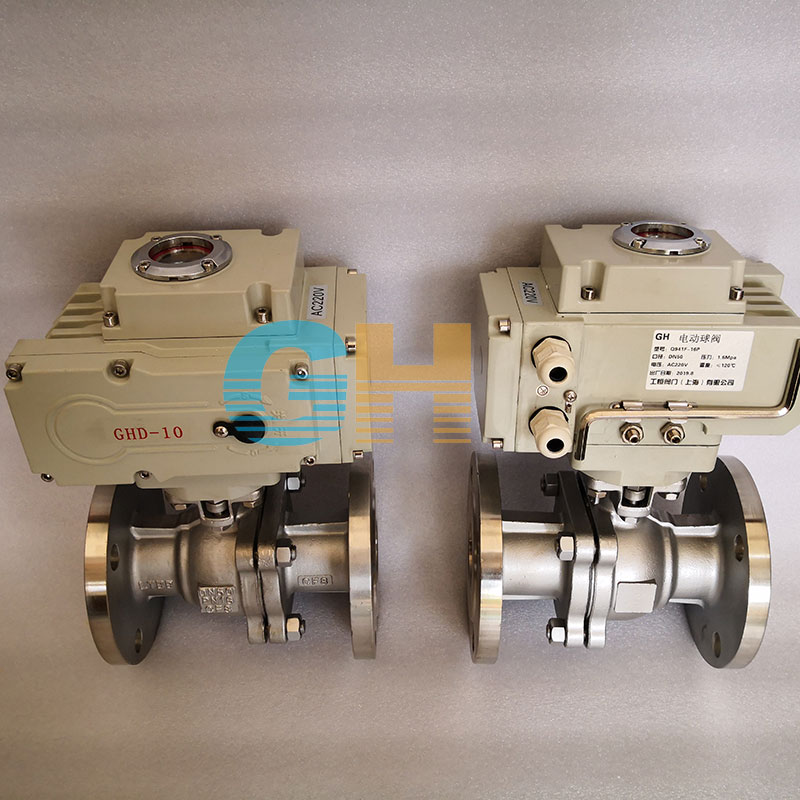

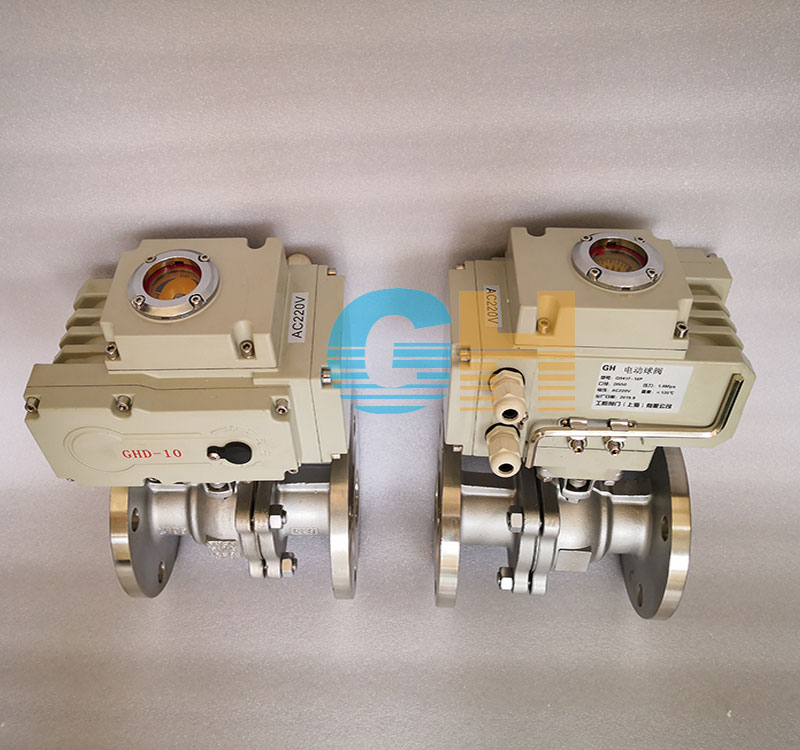

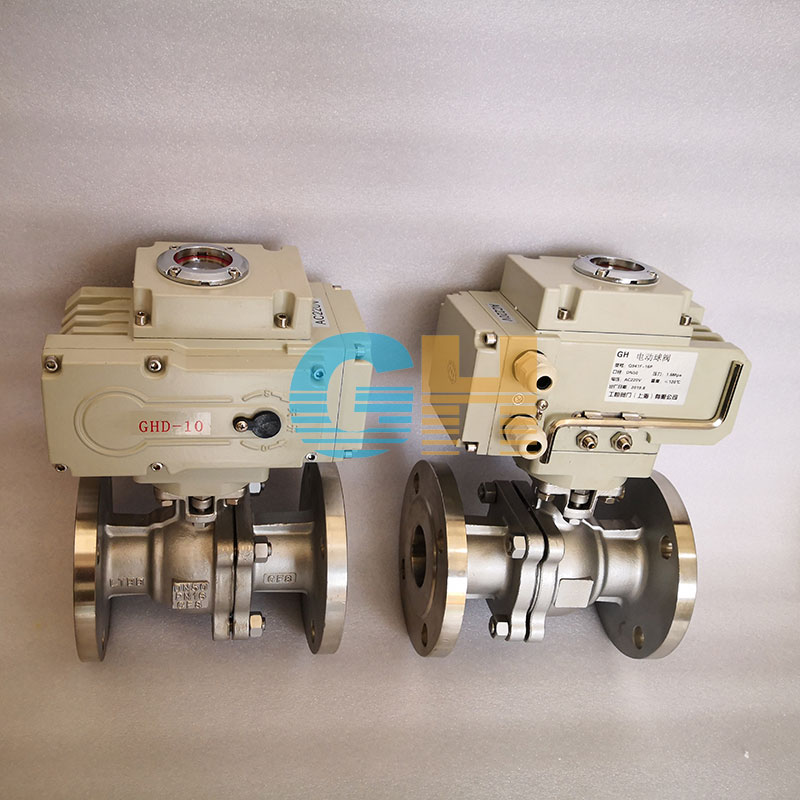

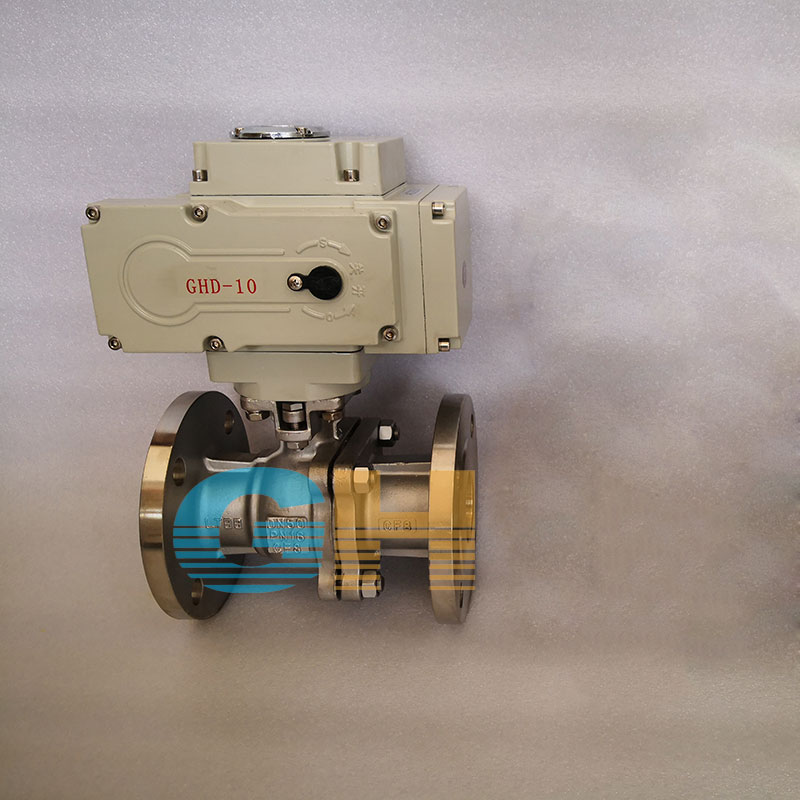

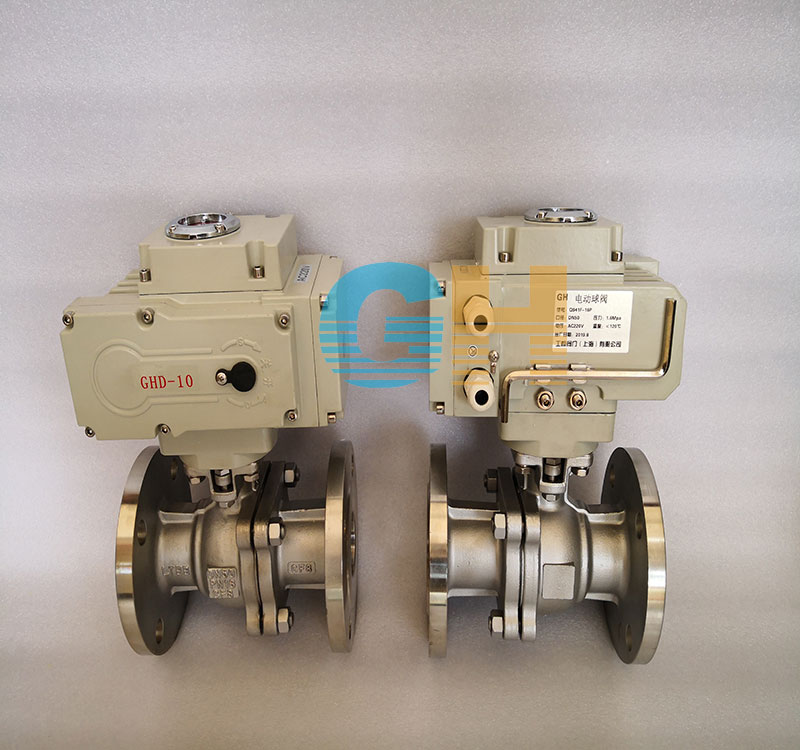

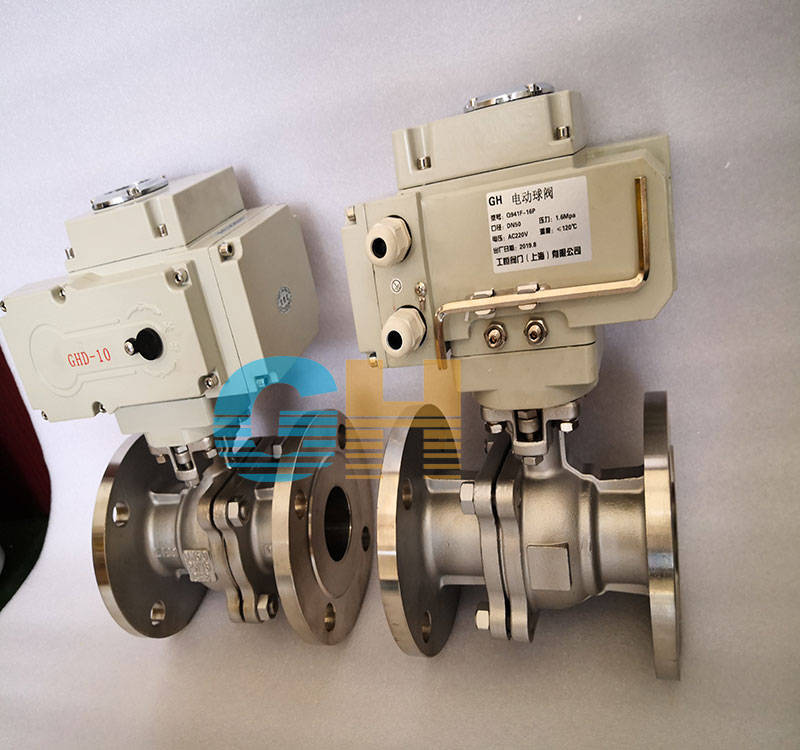

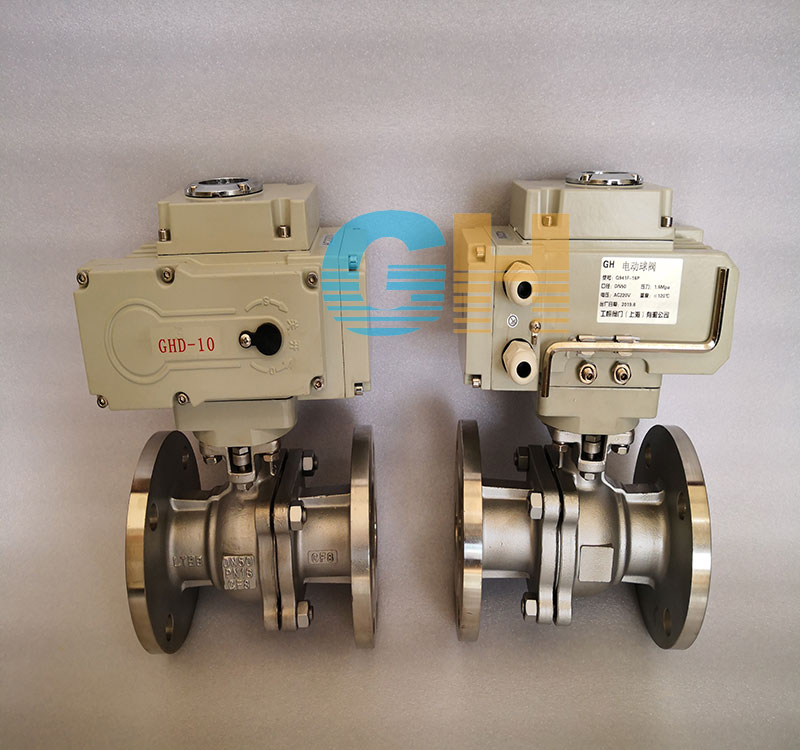

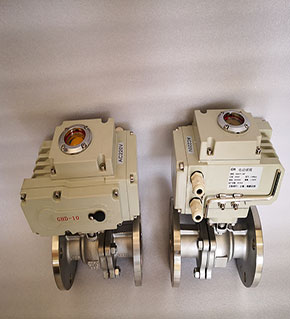

Q941F-16P電動高平臺球閥-法蘭電動軟密封球閥

日期：2021/05/19 瀏覽：

品牌 :	GH/工恒	型號 :	Q941F
材質 :	鑄鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	15-300mm
適用介質 :	各種高腐蝕化學介質	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

Q941F-16P電動不銹鋼法蘭球閥應用行業：石油、石化、化工、冶金、電力、鋼鐵、水利、城建、機械、煤炭、食品,醫藥、包裝機械、水處理設備、環保設備、造紙
Q941F-16P不銹鋼電動法蘭球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用氣缸式執行機構,電動球閥分開關式和調節式兩種型號。

球閥結構特性：
■流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
■止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
■閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
■閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
■由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
■下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

■電動執行器技術參數：
■電動執行器選配：DZVALVE系列
■作用形式：普通開關型、調節型（4～20mA）
■環境溫度： -30℃～+70℃
■電源電壓： AC220V、AC380V（其他定制AC24，AC110等） 50/60Hz
■防護等級： IP67、IP68可選
■功能選項（可選）
■防爆型：防爆等級：dⅡBT3/T4
■信號反饋：有源信號、S無源信號
■帶加熱器：可在潮濕環境中干燥執行器內元件（可選）
■手動功能：電動執行器帶有手動開閥、關閥功能
■調節型：輸入4～20mA信號,實現閥門調節功能（只針對調節型適用）
備注: 電動執行器參數請另參考所選配的電動執行器資料。
