閥門法蘭十一問？法蘭知識大匯總！
日期：2021/03/24
瀏覽：
二、法蘭是怎么和管道連在一起的 焊在什么部位？

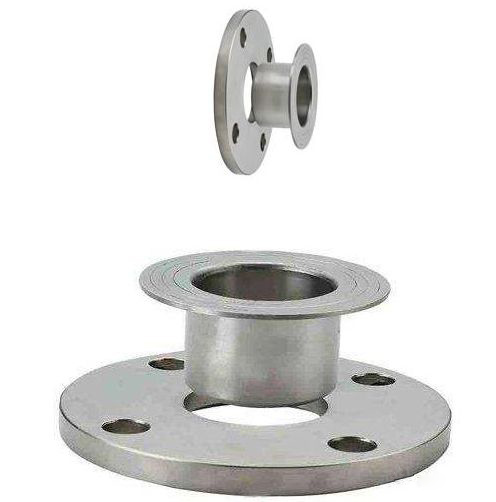

法蘭分類很多。一般用有平法蘭、對焊法蘭(長頸法蘭)、活套法蘭等 。平焊法蘭用于中低壓，采用插焊，兩邊焊接，焊接深度距法蘭密封面2-5mm， 對焊法蘭直接對焊就可以，活套法蘭螺栓連接無需焊接。
三、法蘭式是什么意思？
法蘭是一個鏈接件，用來連接閥門與管道，就是閥門在和管道連接的時候連接處是通過螺栓連接的，因此閥門兩個端面帶有N個均布螺栓孔就是法蘭式。
1、法蘭：法蘭是flange的譯音，意為帶凸緣的東西、零件，這種零件可以是單獨的，就是法蘭盤，也可以是組合型的，如管子的一端或兩端帶凸緣，凸緣上頭有幾個通孔，以便安裝螺絲，有的軸承外圈帶有凸緣，這個凸緣可以有孔，也可以不帶孔，只作擋邊定位用。
2、法蘭式：閥門與管道或機器設備的連接采用的是法蘭連接,即通稱這種連接方式為法蘭式。
四、什么是法蘭？
法蘭是一種盤狀零件，在管道工程中為常見，法蘭都是成對使用的。在管道工程中，法蘭主要用于管道的連接。在需要連接的管道，各種安裝一片法蘭盤，低壓管道可以使用絲接法蘭，4公 斤以上壓力的使用焊接法蘭。兩片法蘭盤之間加上密封點，然后用螺栓緊固。不同壓力的法蘭有不同的厚度和使用不同的螺栓。水泵和閥門，在和管道連接時，這些 器材設備的局部，也制成相對應的法蘭形狀，也稱為法蘭連接。凡是在兩個平面在周邊使用螺栓連接同時封閉的連接零件，一般都稱為“法蘭”，如通風管道的連接，這一類零件可以稱為“法蘭類零件”。但是這種連接只是一個設備的局部，如法蘭和水泵的連接，就不好把水泵叫“法蘭類零件”。比較小型的如閥門等，可以叫“法蘭類零件”。
五、法蘭是怎樣一種連接方式？
法蘭連接是管道施工的重要連接方式。
法蘭連接就是把兩個管道、管件或器材，先各自固定在一個法蘭盤上，兩個法蘭盤之間，加上法蘭墊，用螺栓緊固在一起，完成了連接。有的管件和器材已經自帶法蘭盤，也是屬于法蘭連接。
法蘭分螺紋連接(絲接)法蘭和焊接法蘭。低壓小直徑有絲接法蘭，高壓和低壓大直徑都是使用焊接法蘭，不同壓力的法蘭盤的厚度和連接螺栓直徑和數量是不同的。
根據壓力的不同等級，法蘭墊也有不同材料，從低壓石棉墊、高壓石棉墊到金屬墊都有。
法蘭連接使用方便，能夠承受較大的壓力。
在工業管道中，法蘭連接的使用廣泛。在家庭內，管道直徑小，而且是低壓，看不見法蘭連接。如果在一個鍋爐房或者生產現場，到處都是法蘭連接的管道和器材。 法蘭連接就是把兩個管道、管件或器材，先各自固定在一個法蘭盤上，兩個法蘭盤之間，加上法蘭墊，用螺栓緊固在一起，完成了連接。有的管件和器材已經自帶法蘭盤，也是屬于法蘭連接。
注意連接的時候尤其是螺栓緊固的時候要做到所有的螺栓緊的一樣。
六、法蘭的用處是什么？
法蘭是用來定位的。
比如油缸有一種安裝方式就叫做法蘭安裝，就是比如一長方體四周打四個對稱的孔，中間有一個大孔和油缸的外徑相同，把這個長方體套在油缸上它們之間可以焊接后其他方式固定在一起，油缸和其他東西連接是就是靠這個長方體的周圍四個孔連接，這個長方體就可以稱做法蘭。
七、孔板法蘭的連接方式和普通的法蘭有何不同？
就是把兩個管道、管件或器材，先各自固定在一個法蘭盤上，兩個法蘭盤之間，加上法蘭墊，用螺栓緊固在一起，完成了連接。
孔板法蘭是孔板流量計上將孔板連接(孔板流量計的測量部分)到管道上，兩面法蘭將孔板固定在中間，通過法蘭上的取壓點，引到差壓變送器上，來測量流量。
八、為確保安裝的法蘭不滲漏油，對安裝時注意哪些問題？
1、法蘭應有足夠的強度，緊固時不得變形。法蘭密封面應平整清潔，安裝時要認真清理油污和銹斑。
2、密封墊應有良好的耐油和抗老化性能，以及比較好的彈性和機械強度。安裝應根據連接處形狀選用不同截面和尺寸的密封墊，并安放正確。
3、法蘭緊固力應均勻一致，膠墊壓縮量應控制在1／3左有。

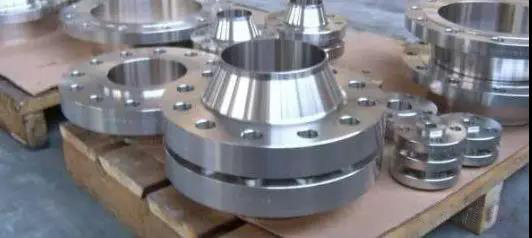

對焊法蘭是接口端的管徑和壁厚與所要焊接的管子一樣，就合兩個管子一樣焊接。

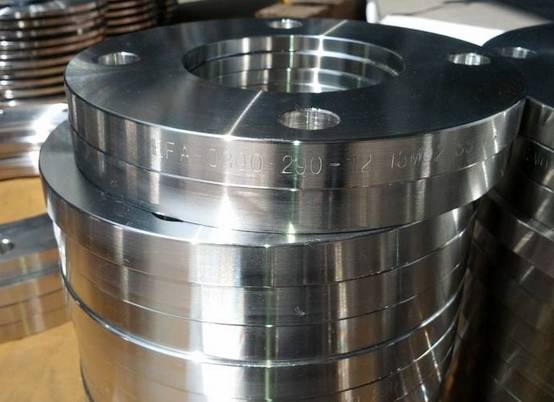

平焊法蘭是接口處加工了比管子外徑略大一點的一個凹臺，管子插在里面焊的。
對焊的焊接性能比較好，腐蝕比較小。
平焊和對焊是法蘭和管道連接時的焊接方式，平焊法蘭焊接時只需單面焊接不需要焊接管道和法蘭連接的內口，對焊法蘭的焊接安裝需要法蘭雙面焊。所以平焊法蘭一般用于低、中壓管道，對焊法蘭用于中、高壓管道的連接，對焊的法蘭一般是少PN2.5MPa，采用對焊是為了減少應力集中，一般的對焊法蘭多為帶頸法蘭也叫奶嘴法蘭。 所以對焊法蘭的安裝費，人工費和輔材費要高點，因為多一道工序。
對焊法蘭也不是所有的都需要內外雙面焊的，沒有特殊要求一般也只是外面焊一道，沒見過1/2"的對焊法蘭么：)，平焊的是比較好焊接的啦，因為管子和法蘭好對垂直，管子不會斜。
十、法蘭和閥門的區別？
閥門是水龍頭一樣的東西，或者說，水龍頭就是閥門中的一種?？梢詳Q開，水或者氣就能流出來了；可以關上，水就不流了。
家里的自來水龍頭是用螺紋擰在管子上的，但工廠里用的一些管子，里邊的水或者氣，壓強很高，用螺紋連接太不結實，就直接焊上或者用其他方法連接。法蘭就是其中一種連接方法。
十一、法蘭標記與標記示例
標記示例：公稱通徑80mm、公稱壓力4.0MPa(25bar)的凸面對焊鋼制管法蘭(配用米制管)
法蘭 DN80－PN40 M(系列2) GB/T9115.2－2000，公稱通徑100mm、公稱壓力5.0MPa(25bar)的突面帶頸平焊鋼制管法蘭(配用英制管)法蘭 DN100－PN50 RF GB/T9116.1－2000。
2、機械部標準標記：
標記示例：公稱通徑500mm、公稱壓力1.6MPa,系列2的突面平焊鋼制管法蘭
法蘭 500－16 JB/T81－94
公稱通徑300mm、公稱壓力6.4MPa，系列1的凹面對焊鋼制管法蘭
法蘭 300－64B(系列1)JB/T82.2－94
(注：機械部標準默認管子外徑為系列2，對焊法蘭分類：A型凸面、B型凹面、C型榫面、D型槽面)
3、化工部標準標記：法蘭應按下列規定標記 (采用此種標記方法)
a、標準號：各種類型管法蘭均以本標準的標準號統一標記：HG20592。
b、法蘭類型代號按表5.0.1的規定。
螺紋法蘭采用按GB/T7306規定的錐管螺紋時，標記為“Th(Rc)”或“Th(Rp)”；
螺紋法蘭采用按GB/T12716規定的錐管螺紋時，標記為“Th(NPT)”；
螺紋法蘭如未標記螺紋代號，則為Rp(GB/T7306.1)。
c、法蘭公稱通徑DN(mm)與適用鋼管外徑系列：
整體法蘭、法蘭蓋、襯里法蘭蓋、螺紋法蘭，適用鋼管外徑系列的標記可省略；
適用于通用系列鋼管(俗稱英制管)的法蘭，標記“DN(A)”；
適用于國內沿用系列鋼管(俗稱公制管)的法蘭，標記為“DN(B)”。
d、法蘭公稱壓力PN,MPa。
e、密封面形式代號按表6.0.1的規定，突面法蘭如車制密紋水線，則標記為“RF(A)”。
f、應由用戶提供的鋼管壁厚。
帶頸對焊法蘭、對焊環松套法蘭應標注鋼管壁厚。
g、材料牌號。
h、其它。采用與本標準系列規定不一致的要求或附加要求，如密封面的表面粗糙度等。
標記示例：
公稱通徑1200mm、公稱壓力0.6MPa、配用公制管的突面板式平焊鋼制管法蘭，材料為Q235A
HG20592 法蘭 PL1200(B)－0.6 RF Q235A
公稱通徑300mm、公稱壓力2.5MPa、配用英制管的凸面帶頸平焊鋼制管法蘭，材料為20鋼
HG20592 法蘭 SO300(A)－2.5 M 20
公稱通徑150mm、公稱壓力16.0MPa、配用英制管的環連接面帶頸對焊鋼制管法蘭，材料為16Mn,鋼管壁厚為10mm
HG20592 法蘭 WN150(A)－16.0 RJ S＝10mm 16Mn
公稱通徑為200mm、公稱壓力為1.0MPa、配用公制管的突面對焊環松套鋼制管法蘭，材料為：法蘭20、對焊環316，鋼管壁厚為4mm
HG20592 法蘭 PJ/SE200(B)－1.0 RF S＝4m 20/316
