產品概述

D641W-6C法蘭式氣動通風蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程，用以連通、啟閉或調節介質量。氣動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。

采用標準

設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度 h:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

執行機構性能參數

氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。



蝶閥型號編制說明

主要零件材料

安裝注事事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟到半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。

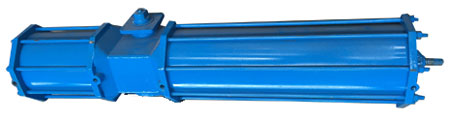

AW氣動執行器概述

AW氣動執行器分為雙作用式和單作用式(彈簧復位)，兩個分體氣缸，雙活塞，拔叉式傳動結構，容易制造大尺寸缸體，輸出扭矩大，動作靈活平穩；氣缸體內壁和活塞軸鍍硬鉻，有很好的抗磨性；所有滑動部件之間配有無油潤滑軸承和導向環以降低摩擦系數，延長使用壽命。AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥的開關和調節，也可用于其他90°回轉場合。

AW氣動執行器主要參數

氣動執行器選用與安裝

使用AW氣動執行器時，先確定閥門的扭矩，考慮管道介質；水蒸氣或非潤滑的介質增加25%值；非潤滑的干氣介質増加60%值；非潤滑用氣體輸送的顆粒粉料介質增加100%值；對于洧潔、無摩擦的潤滑介質埔加20%值，然后根據氣源工作壓力，査找雙作用式或單作用式扭矩表，可得到準確的執行器型號。

氣動執行器與閥門安裝精度是否正確，直接影響執行器操作和使用壽命。合理安裝是將執行器中心軸與閥桿同軸，合理連接安裝。執行器與閥門裝配之前，應對閥門扭矩測定，不應超出所要求扭矩。裝配后，氣動執行器和閥門同時試驗，對閥門加壓到額定密封壓力，執行器以氣源壓力為0.4?0.7MPa或按用戶需要的氣源壓力，對氣動執行器的兩個進氣口進行切換進氣，觀察氣動閥門的開啟和關閉情況，不應有停頓、爬行現象，應開關靈活旋轉，應要進行多次反復試驗。

氣動執行器及附件的功能和用途

雙動式氣動執行器：對閥門開啟和關閉的兩位式控制。
彈簧復位式：在電路氣路切斷或故障，閥門自動開啟或關閉。
單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開(可提供防爆型）。
雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉，有記憶功能(可提供防爆型）。
限位開關回訊器：遠距離傳送閥門的開關位置的倌號(可提供防爆型）。
電氣定位器：根據電流信號(標準4?20mA)的大小對閥門的介質流置調節控制(可提供防爆型)。
氣動定位器：根據氣壓信號(標0.02?0.1 MPa)的大小對閥門的介質流蚤調節控制。
電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用(可提供防爆型）。
氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器，對氣源穩壓、清潔、運動部件潤滑作用。
手動操作機構：自動控制在不正常情況下可以手動操作。

AW氣動執行器分解圖
