產品概述

D671F-10U對夾式氣動塑料蝶閥具有重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生活飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。 氣動塑料蝶閥外型結構緊湊美觀，本體重量輕容易安裝，耐腐蝕性強，應用范圍廣，材質衛生，耐磨損、容易拆卸，維護簡單易行。氣動塑料蝶閥除了UPVC塑料材質外，還有RPP、PVDF、PPH、CPVC、CPVC等。

蝶閥型號編制說明

蝶閥結構形式代號附表

產品主要性能參數

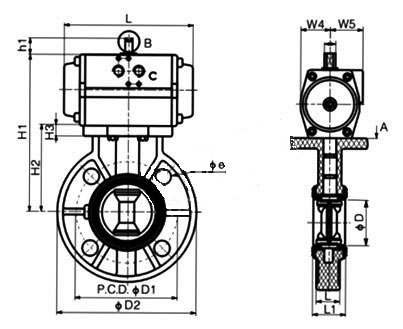

產品外形結構連接尺寸

安裝注事事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟到半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。

AT系列閥門氣動執行器簡介

AT型齒輪齒條式氣動執行器綜合了國內外，通過CAD三維模型創新優化設計，外形美觀緊湊、現代化的造型；并采用實用新型材料、新工藝，使產品的質量、性能更加可靠；多規格選型更經濟實惠；產品符合標準技術規范，滿足現在和未來的需求。

AT系列閥門氣動執行器的性能

1、齒輪齒條雙活塞對稱結構設計，動作快速平穩，精度高，輸出功率大，通過簡單的改變活塞裝配位置可得到反方向旋轉。

2、擠壓的鋁合金缸體，經精密加工的內孔和外部表面進行硬質陽極氧化處理（特殊情況下陽極氧化+特氟隆涂層），使用壽命更長，摩擦系數低。

3、一體式設計，所有的雙作用和單作用執行器型號，都具有相同的缸體和端蓋，很方便通過加裝彈簧或拆除彈簧來改變作用方式。

4、組合式預符荷彈簧組，不論在裝配過程或使用現場中，都能方便而的安裝或增減彈簧數量。

5、外部側面兩個單獨調節螺釘對于已安裝在閥門上的執行器更是精確方便，調節閥開和閥關位置，如需全行程調節時則另外在兩個端蓋處配置較長調節螺釘。

6、多功能位置指示器，現場可視化指示，符合VID/VIE3845、NAMUR標準槽，能安裝并輸出所有附件，如限位開關盒、電氣定位器、位置傳感器。

7、氣源接口符合NRMAR標準，可直接安裝NUMAR標準電磁閥。

8、齒條背面的復合材料軸瓦和活塞導向環以及輸出軸的軸承等為防止金屬對金屬的摩擦，并且增加潤滑,使其低摩擦、長壽命。

9、所有的緊固件均采用不銹鋼材料，長期抗腐蝕。

10、連接部分符合全新標準規范ISO5211，DIN3337（F03-F25）使產安裝具有互換性、通用性。

ATDA型雙作氣用式氣動執行器工作原理

當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針?lè)较蛐D(zhuǎn)。反之氣源壓力從氣口(4)進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針?lè)较蛐D(zhuǎn)。（如果把活塞相對反方向安裝，輸出軸變?yōu)榉聪蛐D(zhuǎn)，即為雙作用反轉ATSR型）
