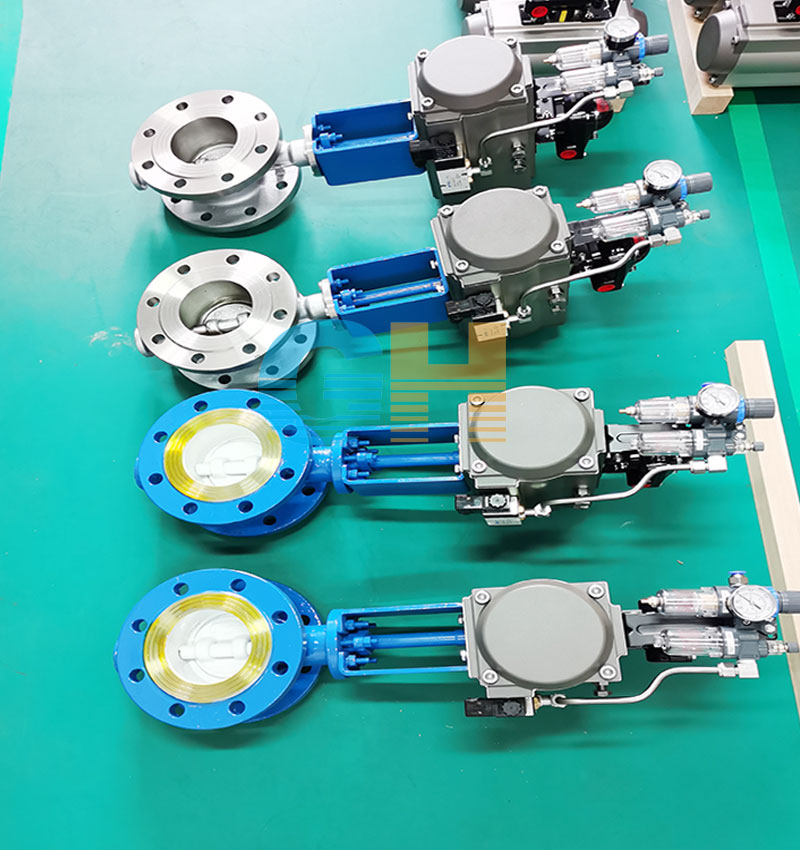

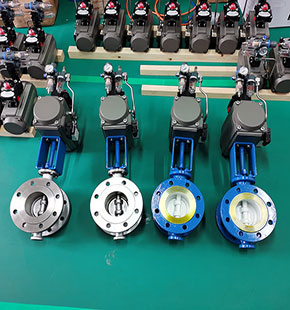

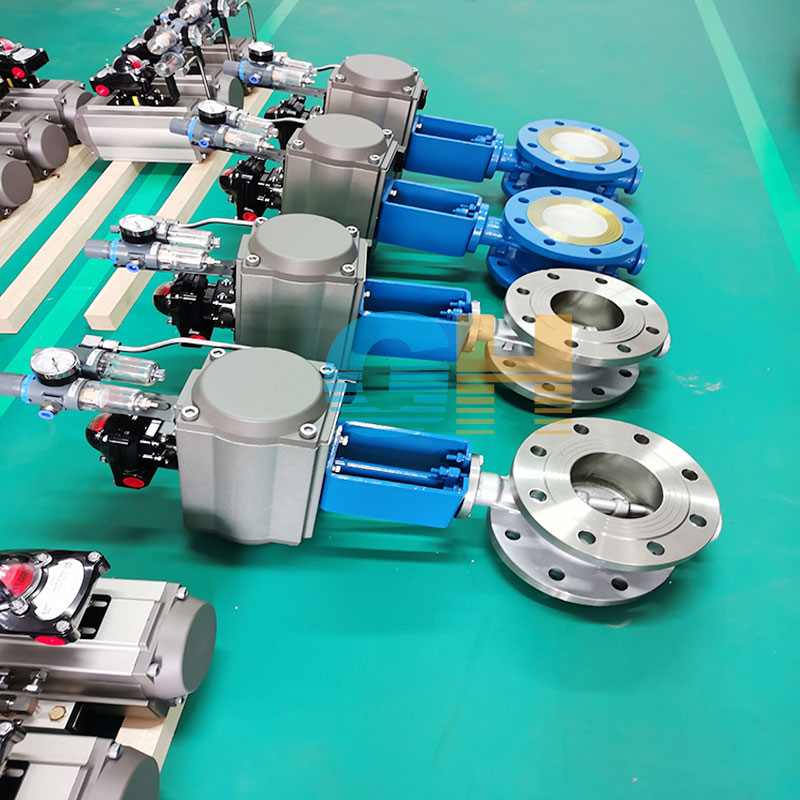

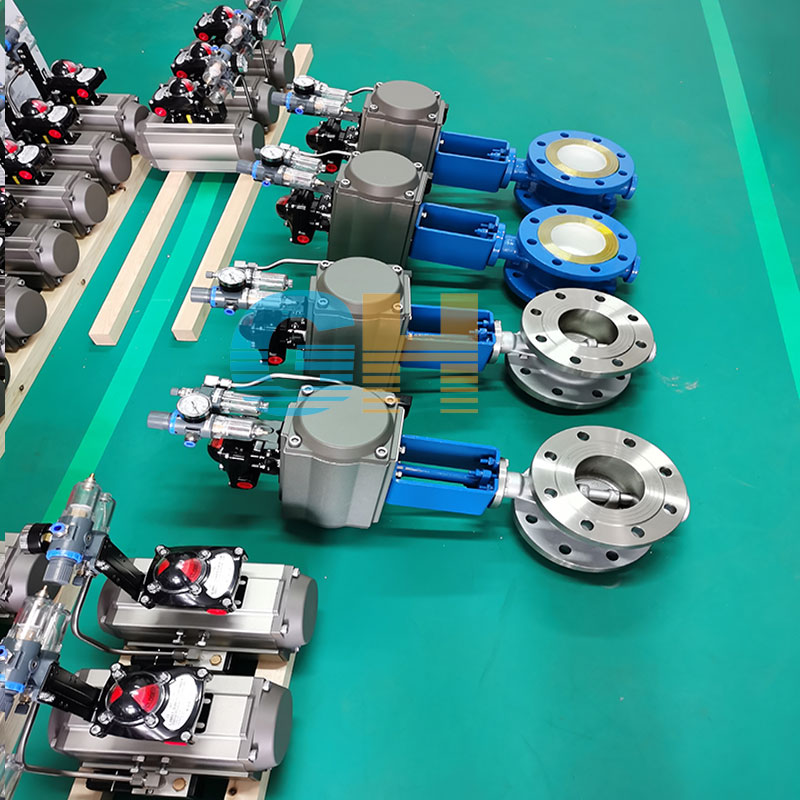

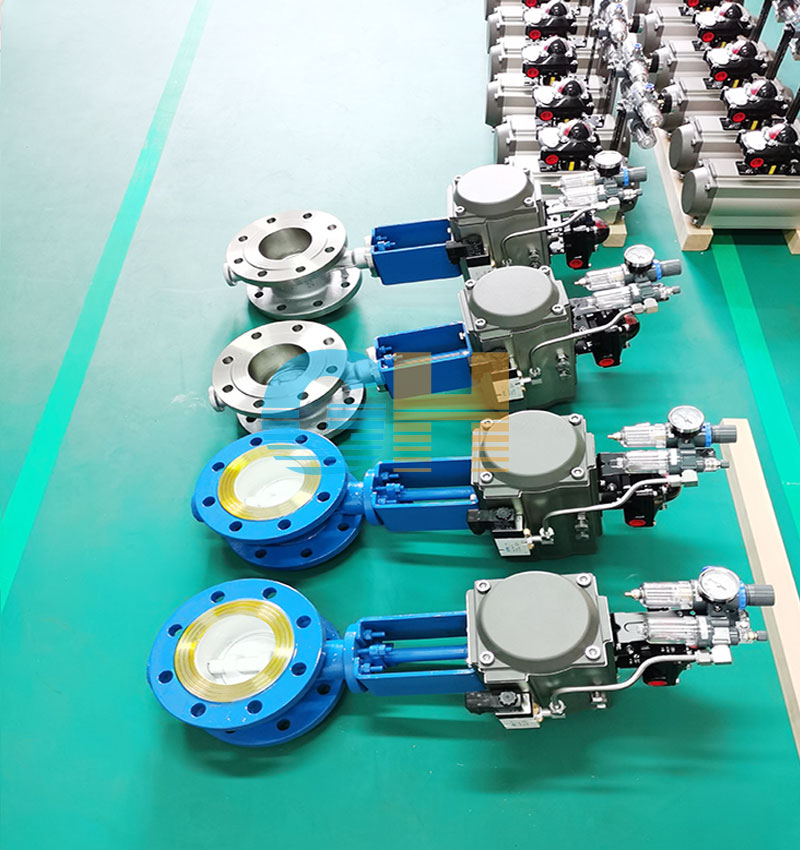

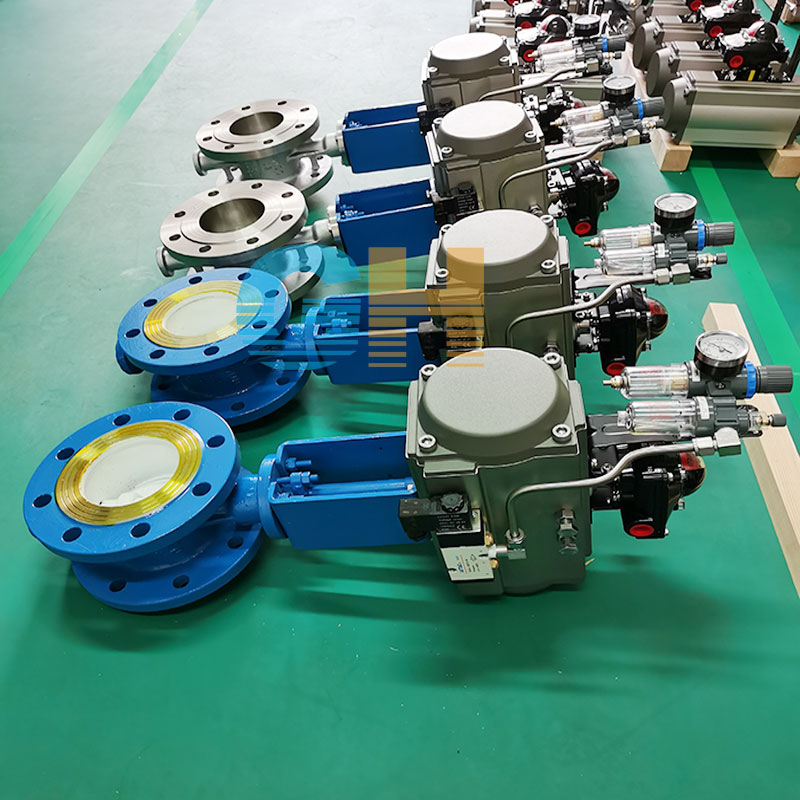

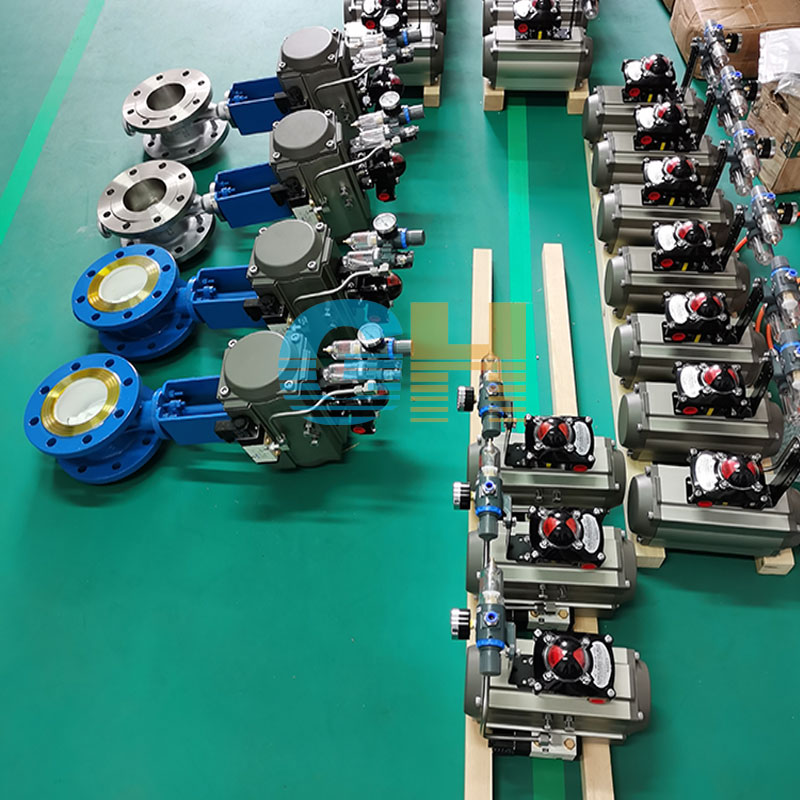

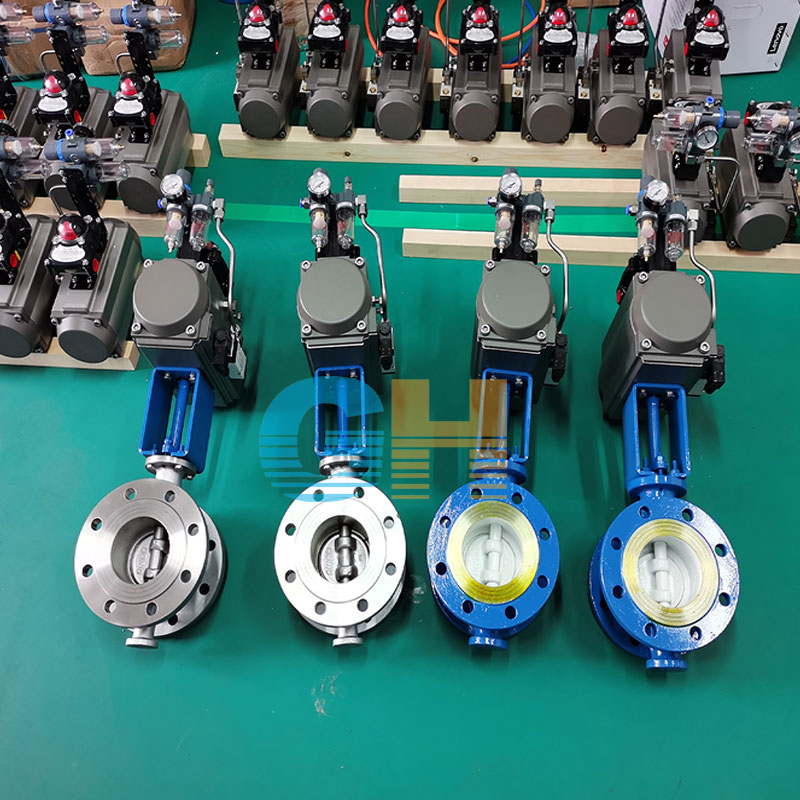

GHD673H氣動三偏心蝶閥，氣動高溫法蘭蝶閥

日期：2021/03/20 瀏覽：

品牌 :	GH/工恒	型號 :	GHD673H
結構形式 :	偏置板式	加工定制 :	是
材質 :	鑄鋼	連接形式 :	法蘭
適用介質 :	水，蒸汽，油品等	壓力環境 :	高中壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	直通式	口徑 :	DN50-1200mm
公稱通徑 :	DN50-1200mm

產品詳情
Product details

產品概述
GHD673H氣動三偏心蝶閥，氣動高溫法蘭蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，氣動蝶閥被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與蝶板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合GB/T13927-92閥門壓力試驗標準。

產品特點

1.本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2.密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。

3.碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

4.大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5.本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6.驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

主要技術參數

公稱通徑DN（mm)	50～2000
公稱壓力PN（MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

主要零部件材料

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼、QT450-10
蝶板	WCB、合金鋼、不銹鋼、QT450-10
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨

執行標準

制造標準	JB/T 8527-97
法蘭標準	GB9113-2000
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

外形及連接尺寸

公稱通徑(DN)	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa		1.6MPa		2.5MPa
	L	H	H1	D1	4-Ф－M	D1	4-Ф－M	D1	4-Ф－M
50	43	530	112	125	Ф18	125	Ф18	125	Ф18
65	46	530	115	145	Ф18	145	Ф18	145	Ф18
80	49	565	120	160	Ф18	160	Ф18	160	Ф18
100	56	600	138	180	Ф18	180	Ф18	190	Ф23
125	64	640	164	210	Ф18	210	Ф18	220	Ф27
150	70	705	175	240	Ф23	240	Ф23	250	Ф27
200	71	775	208	295	M20	295	M20	310	M24
250	76	945	243	350	M20	355	M24	370	M27
300	83	1070	283	400	M20	410	M24	430	M27
350	92	1140	310	460	M20	470	M24	490	M30
400	102	1210	340	515	M24	525	M27	550	M33
450	114	1335	380	565	M24	585	M27	600	M33
500	127	1415	410	620	M24	650	M30	660	M33
600	154	1605	470	725	M27	770	M33	770	M36
700	165	1844	550	840	M27	840	M33	875	M39
800	190	2040	640	950	M30	950	M36	990	M45
900	203	2255	710	1050	M30	1050	M36	1090	M45
1000	216	2380	770	1160	M33	1170	M39	1210	M52
1200	254	2640	890	1380	M36	1390	M45	1420	M52
