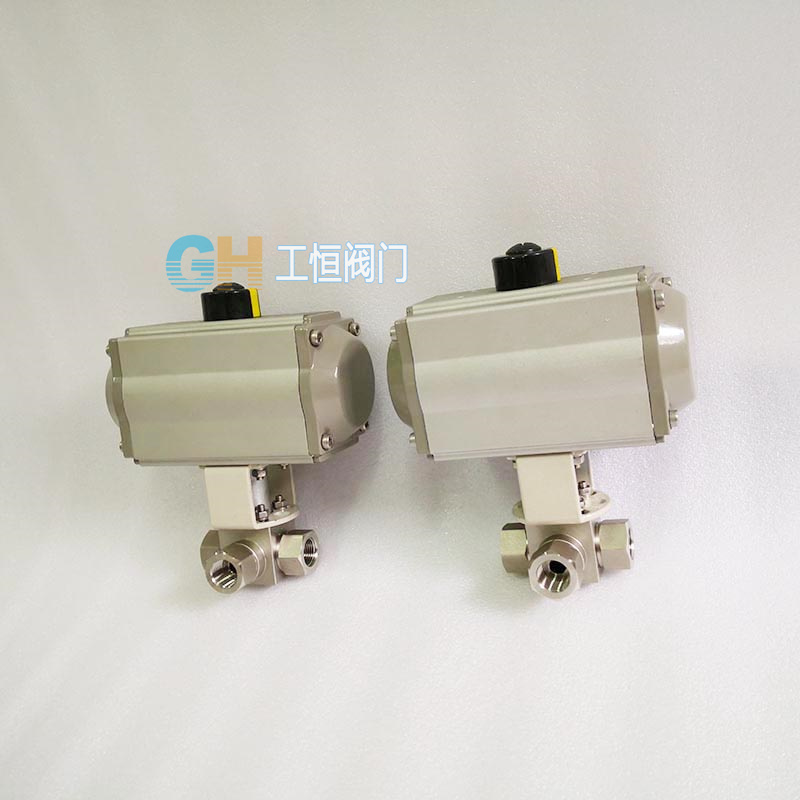

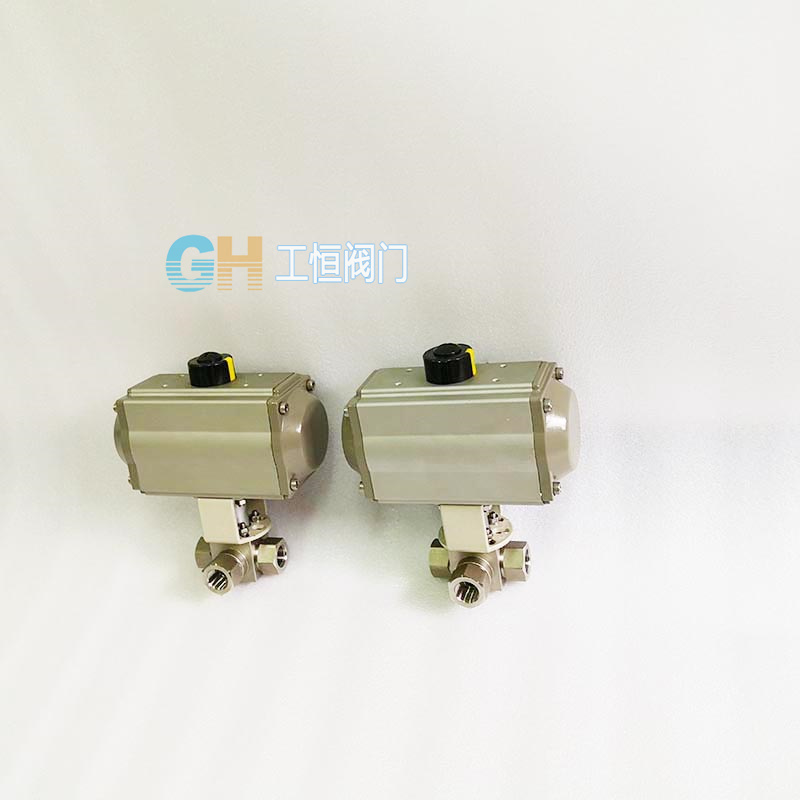

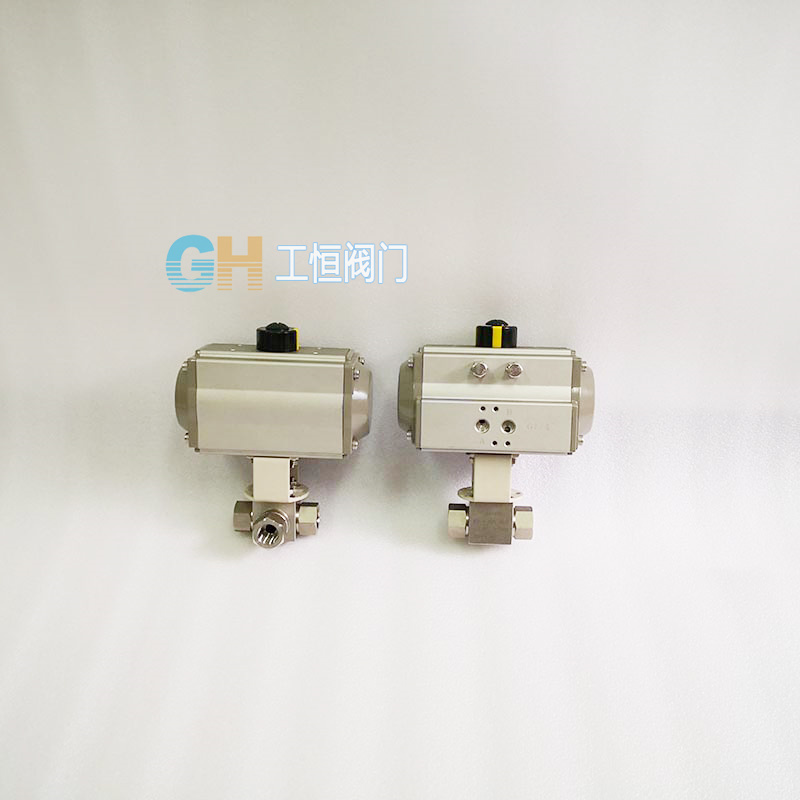

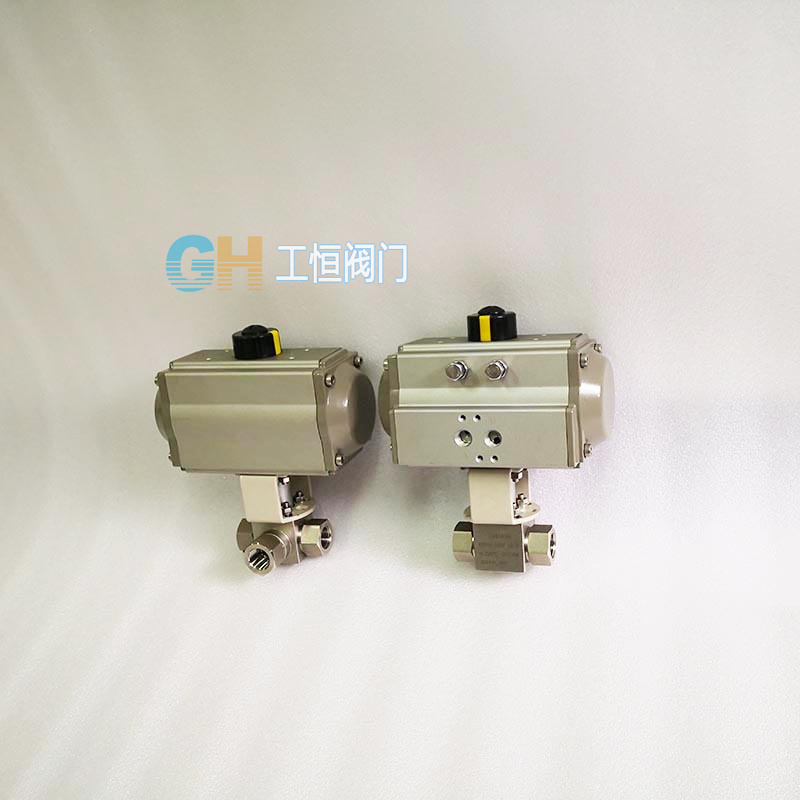

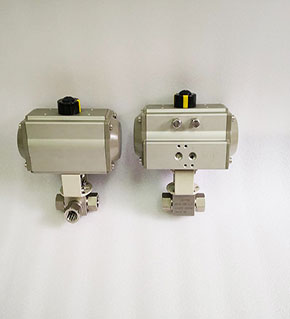

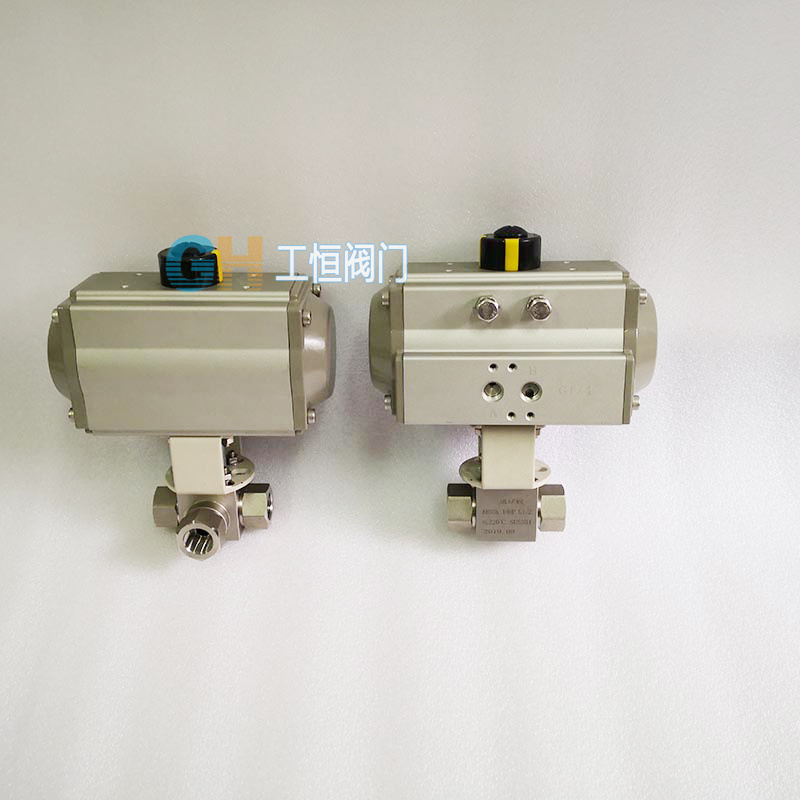

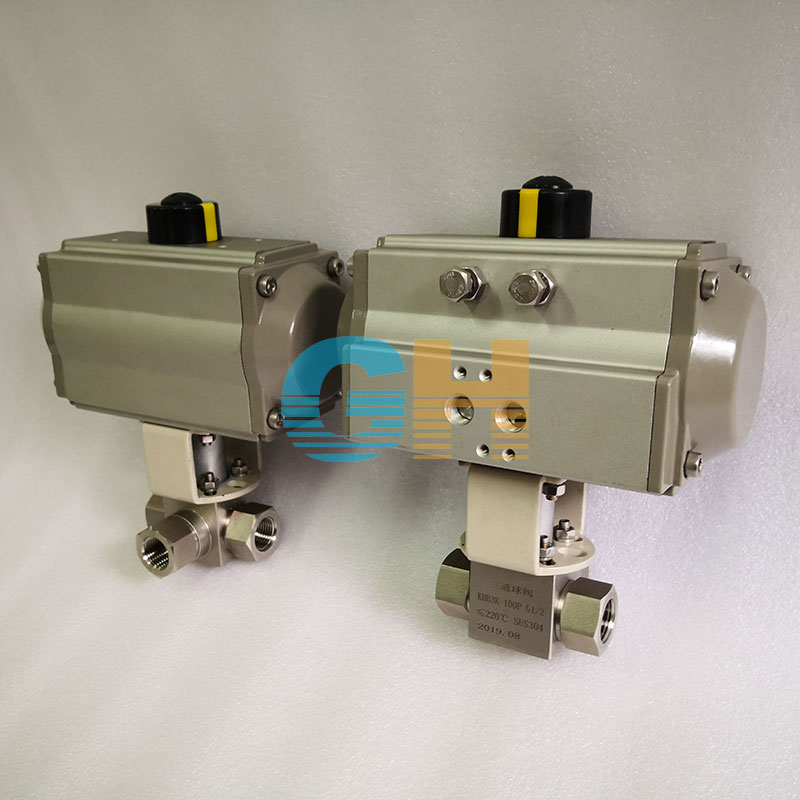

Q614N-320P氣動高壓內螺紋三通球閥

日期：2021/06/01 瀏覽：

品牌 :	GH/工恒	型號 :	Q614N-320P
材質 :	不銹鋼	連接形式 :	內螺紋
結構形式 :	浮動球球閥	公稱通徑 :	DN10-50mm
適用介質 :	水	壓力環境 :	高壓
工作溫度 :	高溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

氣動高壓三通型號編制說明：

Q	6	S	1	4	N	-320	P
閥門類型	動作方式	操控	連接方式	閥門結構	密封材料	公稱壓力	閥體材質
Q：球閥	6：氣動	S：手輪	1：內螺紋	4：L型三通N	：尼龍320	：32MPa	P：不銹鋼304
		無：省略		5：T型三通	PPL：對位聚苯		R：不銹鋼316

氣動高壓三通球閥明：
Q614N/Q615N-320C氣動三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。

氣動高壓三通球閥概述：
Q614/5F氣動三通球閥可為L形和T形，L形（Q614F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q615F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。氣動三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。廣泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

氣動高壓三通球閥原理：
Q614N/Q615N-320C氣動三通內螺紋球閥分為“L型氣動三通內螺紋球閥”與“T型氣動三通內螺紋球閥”， L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通；T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通。上海臺臣三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。氣動內螺紋三通球閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水等管路。

氣動高壓三通球閥工作原理：
當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°
     氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。
     回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置
     定位器可調節閥門管道流量

氣動執行器主要技術參數：

氣動執行器	型號	GT系列、AT系列
	氣源壓力	0.4 0.8 MPa
	大回轉角度	90°92°
	回信器	AC220V AC110V DC24V
	控制信號	電信號：00Ma 4 20Ma 氣信號：0.02 0.1 MPa
	控制氣源	潔凈、干燥壓縮空氣
	工作溫度	-20 +90

氣動高壓球閥閥體主要零件材料

零件名稱	閥體	球芯	閥座	閥桿	填料	支架	連接軸
材料	鍛鋼、不銹鋼	不銹鋼	聚甲醛、聚醚醚酮	2Cr13	氟橡膠	不銹鋼	鑄鋼

氣動執行器主要部件材料

零件名稱	缸體	端蓋	活塞	軸	O型圈	螺栓
GTD	鋁合金型材（硬質陽極氧化）	壓鑄鋁合金（環氧樹脂噴涂）	壓鑄鋁	鋼（鍍鎳磷合金）	NBR	SUS304

氣動高壓三通球閥主要性能規范：

型號	公稱壓力 PN（MPa）	試驗壓力Ps（MPa）		啟閉時間（S）	工作溫度	適用介質
		殼體	密封
Q611N	16	16	24	1２	-35120	油
	35	35	50
Q614N	16	16	24	1２
	35	35	50

主要外形尺寸
氣動內螺紋高壓三通球閥（單位：mm）

螺紋 G/NPT	DN	L1	B	D	H	H1	H2	L	H	L10	氣動執行器
1/4	6	69	26	58	150	32	13	165	150	32	GT50
3/8	10	73	32	58	150	38	16	165	150	35
1/2	15	85	38	58	150	46	19	165	150	37
3/4	20	96	49	70	210	57	24	225	210	47	GT63
1″	25	110	60	70	210	60	26	225	210	55	GT75
11/4	32	110	76	70	210	84	38	225	210	70	GT88
21/2	40	120	84	90	260	92	42	255	260	72	GT100
2″	50	140	100	120	320	111	50	330	320	80	GT115

（如選用單作用氣缸加一檔）
卡套式外表連接尺寸

DN	RA	D	DL	氣動執行器
6	10	M18×1.5	91	AT50
8	12	M20×1.5	95
10	14	M22×1.5	104
13	16	M24×1.5	107	AT63
16	20	M30×2	113	AT63
20	25	M36×2	134	AT75
25	30	M42×2	146	AT75
25	38	M52×2	155	AT100
32	38	M52×2	170	AT100
