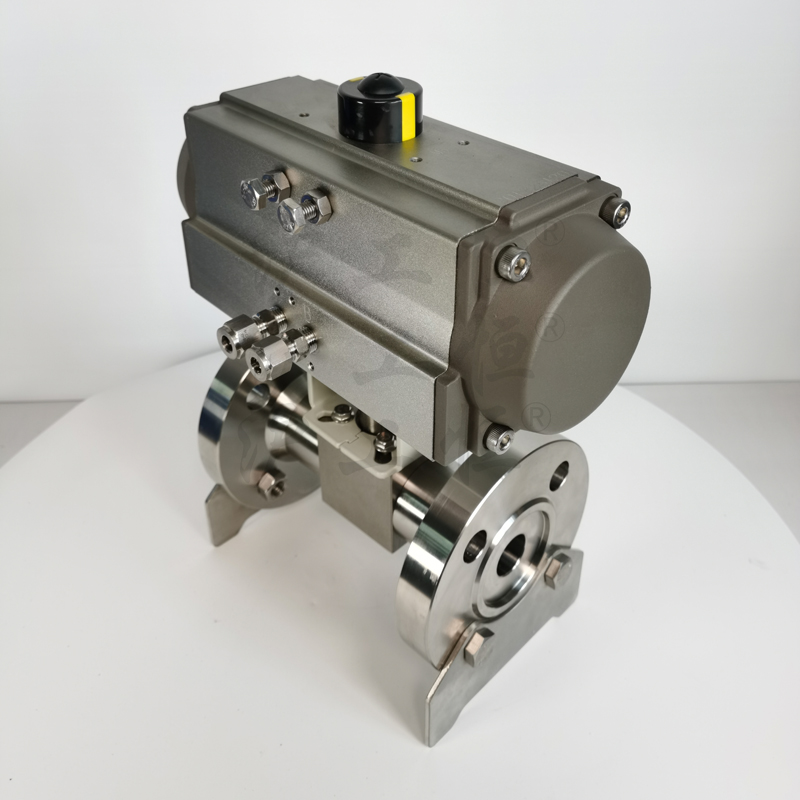

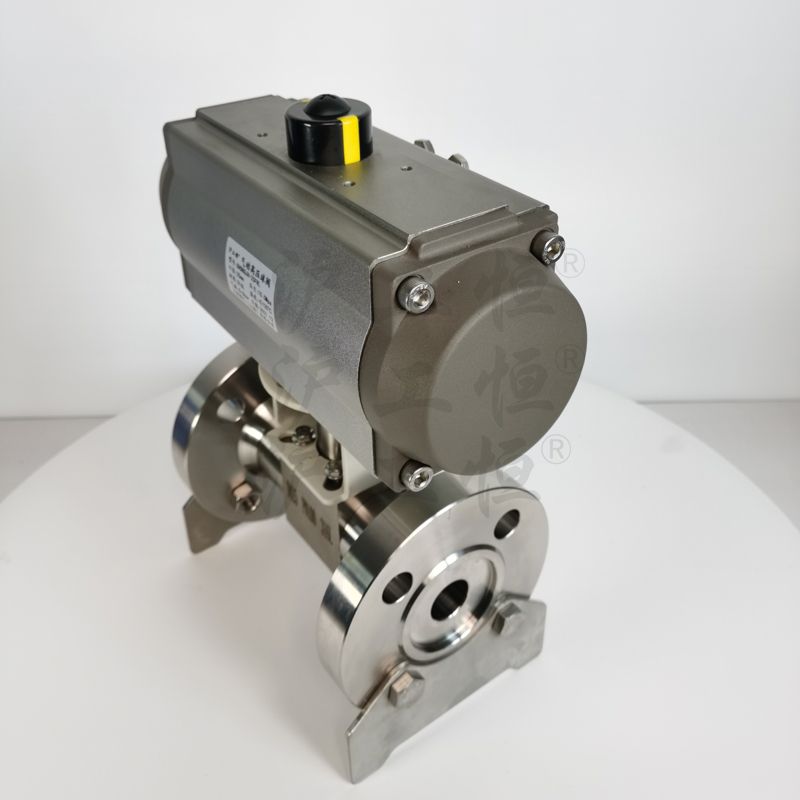

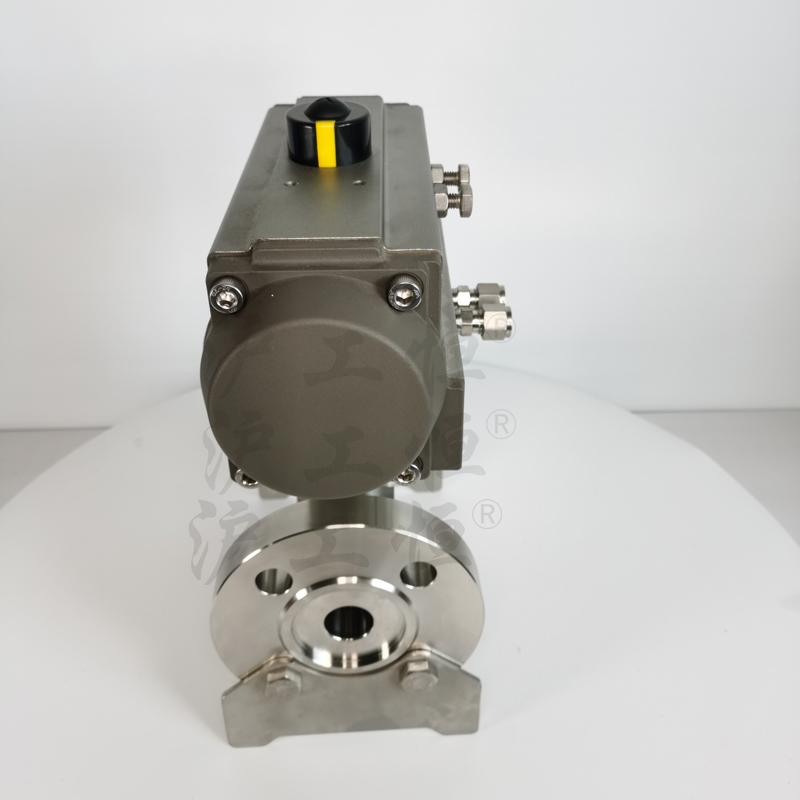

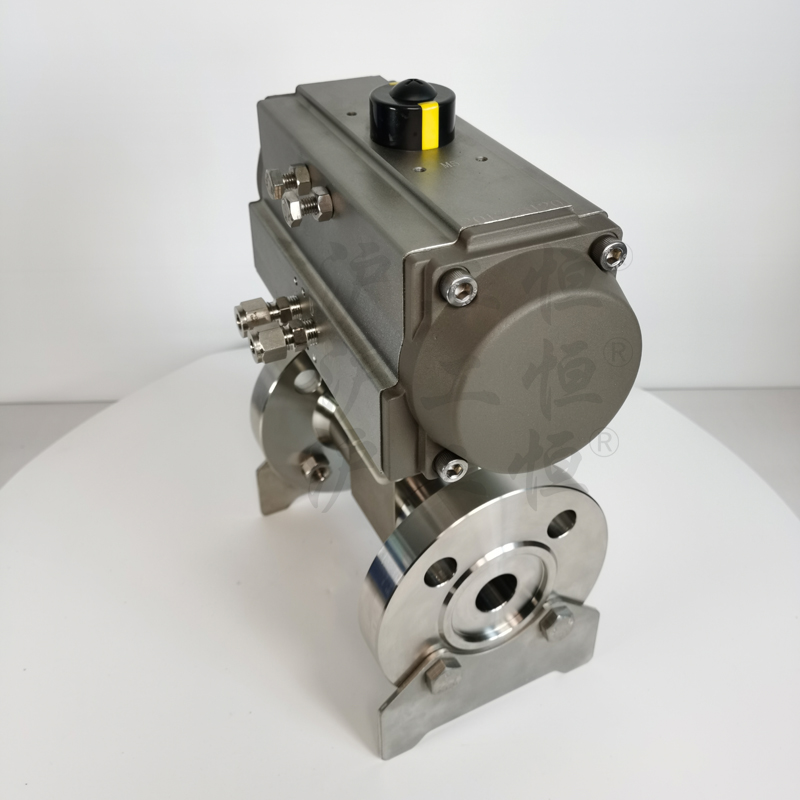

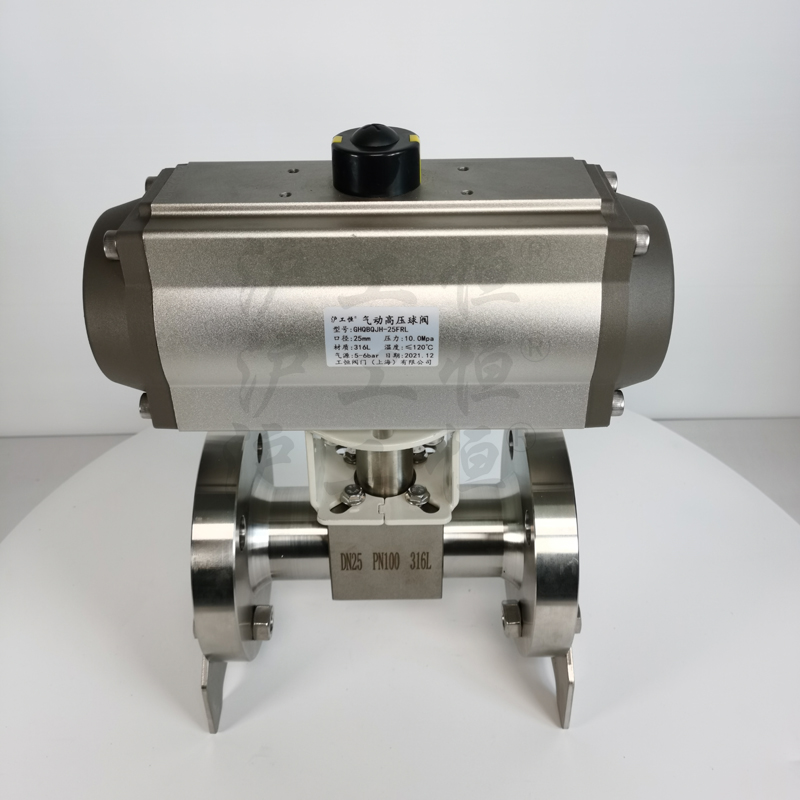

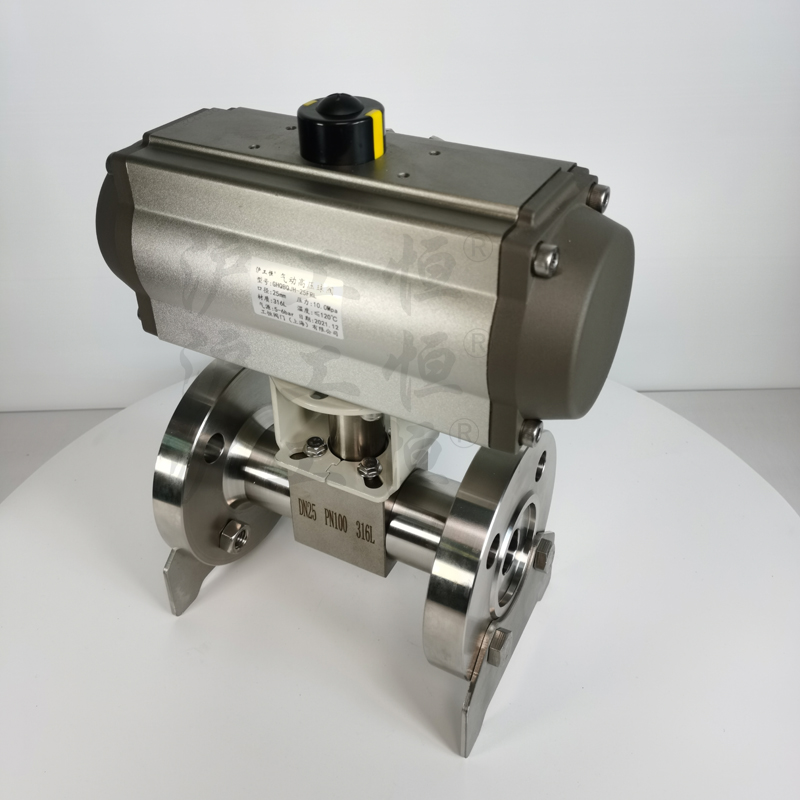

GHVQ941P-100RL氣動高壓V型球閥

日期：2022/08/03 瀏覽：

供應GHVQ941P-100RL氣動V型球閥 304氣動開關閥

概述

　　GHVQ941P-100RL/F/Y型系列氣動V型球閥，球芯呈V型狀，可實現線性調節，可調范圍大。當閥門關閉時，V形缺口與閥座之間產生楔形剪切作用，具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結場合。適宜于控制紙漿、污水，含有纖維和顆粒固體懸濁介質及粉粒狀介質。配用齒輪齒條式執行機構。結構簡單，輸出力矩大。本系列球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用型分為單作用式和雙作用式，調節型為雙作用式。單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于開啟或關閉位置。產品廣泛應用于化工、石油、輕紡、電力、食品、制藥、造紙、航空航天等控制領域中。

主要技術參數和性能

型式	直通式鑄造球閥
公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
閥座直徑	20	26	33	40	53	66	86	104	128	170	212	255	300	340
額定流量系數Kv	25	36	63	100	184	280	400	600	950	1540	2500	3900	6150	9800
公稱壓力PN	PN1.6, 6.4MPa
泄漏量	軟密封：≤1.8×10-7×△P×DN.l/h(試驗介質為液體：式中△P為壓差) 　　硬密封：≤10-4×閥額定容量.l/h(閥額定容量的計算見附表)
氣源壓力	0.4～0.6MPa
連接形式	對夾式、法蘭式、管道法蘭按JB79-59標準
適用溫度	軟密封-40～+180℃ 硬密封-40～+450℃
球芯轉角	水、石油、類、醋酸類、粘性流體、漿料、強氧化性介質等
流量特性	近似等百分比(典型曲線圈見附錄)
閥體材質	鑄鋼、鑄不銹鋼
球芯型式	部分球帶有V形缺口
閥座材料	聚四氟乙烯、不銹鋼司鈦萊硬合金
基本誤差	≤全行程的±2％(帶)
回差	≤全行程的2.0％(帶)
死區	≤全行程的0.8％(帶)
