產品說明
PZ641H型氣動排渣閘閥是法蘭連接、明桿楔式剛性單閘板閥，閥座密封面材料為碳素鋼堆焊鐵基合金，公稱壓力為PN16～PN63，閥體材料為碳素鋼的排渣閘閥。

產品結構特點
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或對焊連接。
2、啟閉件采用半密封副強制密封，性能優良。
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性。
6、中大口徑設置滾動軸承，啟閉輕松。

閘閥型號編制說明

附表

產品性能參數

產品零部件材料

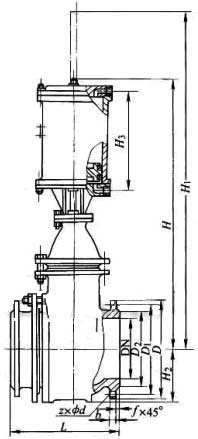

產品外形及結構尺寸

安裝注意事項及要點
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
