AW氣動執行器概述

AW系列氣動執行器分為雙作用式和單作用式(彈簧復位)，兩個分體氣缸，雙活塞，拔叉式傳動結構，容易制造大尺寸缸體，輸出扭矩大，動作靈活平穩；氣缸體內壁和活塞軸鍍硬鉻，有很好的抗磨性；所有滑動部件之間配有無油潤滑軸承和導向環以降低摩擦系數，延長使用壽命。AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥的開關和調節，也可用于其他90°回轉場合。

AW系列氣動執行器主要參數

氣動執行器選用與安裝

使用AW氣動執行器時，先確定閥門的扭矩，考慮管道介質；水蒸氣或非潤滑的介質增加25%值；非潤滑的干氣介質増加60%值；非潤滑用氣體輸送的顆粒粉料介質增加100%值；對于洧潔、無摩擦的潤滑介質埔加20%值，然后根據氣源工作壓力，査找雙作用式或單作用式扭矩表，可得到準確的執行器型號。

氣動執行器與閥門安裝精度是否正確，直接影響執行器操作和使用壽命。合理安裝是將執行器中心軸與閥桿同軸，合理連接安裝。執行器與閥門裝配之前，應對閥門扭矩測定，不應超出所要求扭矩。裝配后，氣動執行器和閥門同時試驗，對閥門加壓到額定密封壓力，執行器以氣源壓力為0.4?0.7MPa或按用戶需要的氣源壓力，對氣動執行器的兩個進氣口進行切換進氣，觀察氣動閥門的開啟和關閉情況，不應有停頓、爬行現象，應開關靈活旋轉，應要進行多次反復試驗。

氣動執行器及附件的功能和用途

雙動式氣動執行器：對閥門開啟和關閉的兩位式控制。
彈簧復位式：在電路氣路切斷或故障，閥門自動開啟或關閉。
單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開(可提供防爆型）。
雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉，有記憶功能(可提供防爆型）。
限位開關回訊器：遠距離傳送閥門的開關位置的倌號(可提供防爆型）。
電氣定位器：根據電流信號(標準4?20mA)的大小對閥門的介質流置調節控制(可提供防爆型)。
氣動定位器：根據氣壓信號(標0.02?0.1 MPa)的大小對閥門的介質流蚤調節控制。
電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用(可提供防爆型）。
氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器，對氣源穩壓、清潔、運動部件潤滑作用。
手動操作機構：自動控制在不正常情況下可以手動操作。

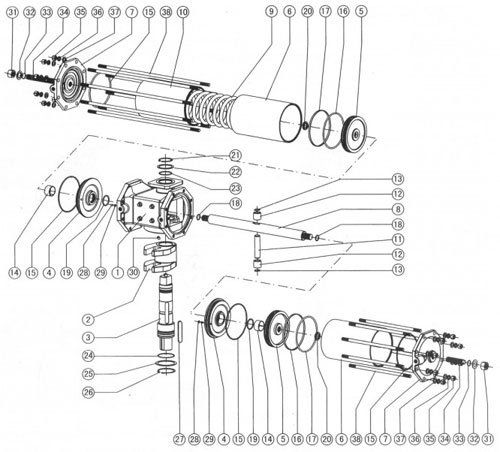

AW氣動執行器分解圖
