SQ48X-1三通切換閥（下切換）
日期：2018/06/08
瀏覽：
產品概述
SQ48X-1三通切換閥（又稱下切換），由四通體、閥座、閥塞、閥桿、密封圈等零件組成。閥桿連帶閥塞上下運動，實現閥門的啟閉。上下閥座上裝有硅橡膠密封圈，分別封閉上下兩通。SQ48X-1三通切換閥的驅動可采用氣缸、油缸、電動推桿等不同的操作方式，閥桿只做直線運動，其行程和推力見注，驅動裝置用戶自備，也可提出要求特殊訂貨處理。
驅動裝置主要性能參數
采用氣動驅動裝置：氣源壓力0.35-0.6Mpa采用油缸驅動裝置：液壓0.8Mpa
SQ48X-1三通切換閥主要性能參數
公稱壓力：0.25Mpa介質壓力：0.05Mpa
適用溫度：≤180℃
密封材料：硅橡膠
啟閉時間：2-6S

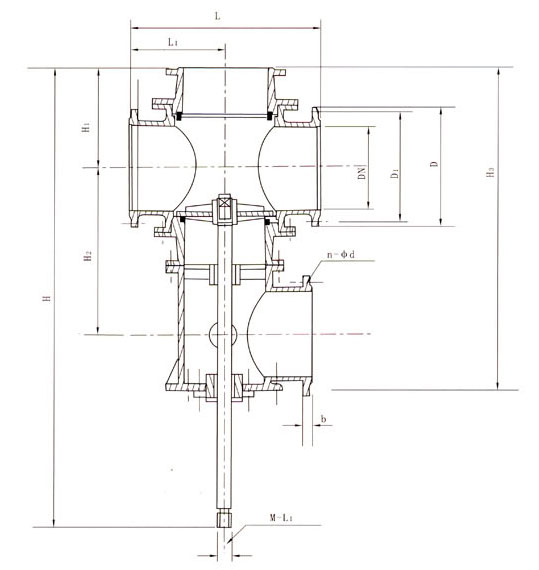

主要外形結構尺寸
| DN | D | D1 | N-φd | b1 | L | L1 | H1 | H2 | H3 | H | M-L1 | 推力（N) |
| 350 | 490 | 445 | 12-φ22 | 20 | 800 | 400 | 410 | 600 | 350 | 1910 | M36×2-40 | 350 |
| 400 | 540 | 495 | 16-φ22 | 20 | 860 | 430 | 450 | 650 | 380 | 2060 | M36×2-40 | 380 |
| 500 | 645 | 600 | 20-φ22 | 20 | 920 | 460 | 550 | 875 | 430 | 2475 | M40×2-50 | 430 |
| 600 | 755 | 705 | 20-φ26 | 22 | 1000 | 500 | 600 | 975 | 500 | 2700 | M44×2-60 | 500 |
| 700 | 860 | 810 | 24-φ26 | 22 | 1200 | 600 | 650 | 1075 | 550 | 3075 | M48×2-80 | 550 |
| 800 | 975 | 920 | 24-φ30 | 22 | 1400 | 700 | 700 | 1175 | 600 | 3375 | M56×2-80 | 600 |
| 900 | 1075 | 1020 | 24-φ30 | 22 | 1400 | 700 | 750 | 1280 | 650 | 3580 | M60×2-100 | 650 |
| 1000 | 1175 | 1120 | 28-φ30 | 24 | 1500 | 750 | 800 | 1400 | 700 | 3850 | M60×2-100 | 700 |
溫馨提示：本文中所有文字、數據、圖片均只適用于參考，SQ48X-1三通切換閥（下切換）性能參數、結構尺寸參數、價格等詳情，請聯系我們。
