產品概述

ZDSJ角型電動調節閥采用頂部導向結構，配用多彈簧氣動執行機構或電子式電動執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液 體等介質，使工藝參數如壓力、流量、溫度、液位保持在給定值。 特別適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸 浮物和顆粒狀物質的的調節，可避免結焦、堵塞，便于自凈與清洗的場合。 本系列產品有常溫型、調節切斷型、波紋管密封型、高溫 型、夾套保溫型等多種系列。產品公稱壓力等級有 PN10、16、 25、64、100；閥體口徑范圍DN20-DN200。泄露等級有Ⅳ或Ⅵ級。適用流體溫度由-200℃-+560℃范圍內多種檔次，流量特性為線形或等百分比。多種規格可供選擇。本系列調節閥結構新穎，功能完善、品種齊全。

主要技術參數

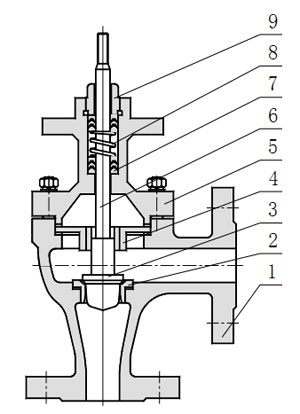

主要零件材料及內部結構

注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

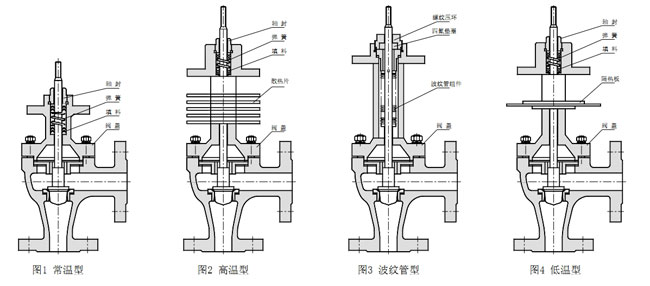

閥蓋型式



注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。 低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

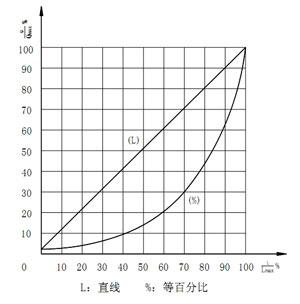

流量特性

角式電動調節閥規格與技術參數

允許壓差表

允許壓差表的附注說明

● 填料材質為 PTFE；
● 介質的流向與閥芯關閉的方向相反；
● 金屬密封型泄露等級為Ⅳ級；
● 數值受公稱壓力、溫度表限制；
● 波紋管密封型 P2≠0 時需重新核對；

特殊要求

● 特殊檢驗；
● 完全去油、去水處理；
● 禁銅處理；
● 特殊接口、配管；
● 真空條件下使用；
● 指定涂層顏色；
● 特殊介質（氧氣、氫氣、氯氣）；

配電動執行機構外形尺寸（常溫型、高溫型）

注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取數據。
