產品說明

X44H金屬硬密封提升式旋塞閥是近年來發展比較快的新型旋塞閥，它采用了先提升后啟閉的閥門操作方式，大大減少了旋塞閥的啟閉力矩，而且不同于傳統旋塞閥采用矩形縮徑通道，該閥門通常采用圓形通道，使旋塞閥的流體阻力大大減少，金屬硬密封提升式旋塞閥兼有球閥與閘閥的有點，能用于高溫、高壓工況，大大擴展了旋塞閥的使用范圍。

產品特點

1、X44H金屬硬密封提升式旋塞閥啟閉時先提升旋塞，使旋塞與閥座密封面相脫離，然后 90°旋轉旋塞，使閥門開啟或關閉。由于閥門在啟閉過程中旋塞與閥座相脫離，故閥門的啟閉非常輕松，而且密封面在開啟或關閉過程中不易擦傷，閥門使用壽命長。
2、X44H金屬硬密封提升式旋塞閥無論處在開啟狀態或關閉狀態，密封面均受到保護，不受介質沖刷，密封緊密可靠。
3、普通旋塞閥采用矩形流道，且流道面積縮減，有較大的流體阻力損失，而金屬硬密封提升式旋塞閥采用與管道截面積相同的圓形通道，流體阻力小。
4、X44H金屬硬密封提升式旋塞閥結構緊湊，體積小，與閘閥相比，閥門的高度尺寸大大減小，與截止閥相比，流體阻力大大減小。
5、與普通旋塞閥相比，金屬硬密封提升式旋塞閥適用的壓力及溫度范圍更大。
6、X44H金屬硬密封提升式旋塞閥兩側閥座密封面均可密封，閥門的安裝與使用不受介質流向的限制。
7、閥座密封面凸起，便于密封面清洗，密封面上不易積存結晶介質或固體顆粒。
8、X44H金屬硬密封提升式旋塞閥關閉時，可通過手輪和閥桿對閥座密封面加壓，通過加大密封比壓，可使旋塞閥具有更好的密封性能。

旋塞閥型號編制說明

旋塞閥結構形式代號附表

產品性能參數

產品零部件材料

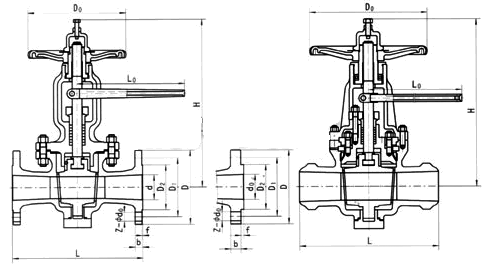

產品外形及結構尺寸

注：①RF 表示突面法蘭；RJ 表示環連接面法蘭。
②法蘭尺寸按 ANSI B16.5 標準。根據用戶要求，法蘭尺寸也可按 GB/T 9112～9124、HG 20592～20635 和 SH3406 設計制造 。
③Class150(PN20)～Class300(PN50) 旋塞閥中法蘭一般采用螺栓螺母連接結構；Class600(PN110)～900(PN150) 旋塞閥中法蘭一般采用壓力自緊密封結構。

安裝注意事項

旋塞閥的安裝注意事項
在安裝旋塞閥時，為了防止損壞旋塞閥，并保證充分發揮旋塞閥的工作性能，應注意如下四點內容：
1.要確保閥門處于開啟狀態。先對管道加熱。盡可能多的將熱從管道傳遞到旋塞閥。避免延長旋塞閥本身的加熱時間。
2.使用紗布或鋼絲刷管道和切割部位，使其金屬表面發光發亮。建議不要使用鋼絲絨。
3.先沿著垂直方向切割管道，并修整、去除毛刺，測量管徑。
4.在管道的外面和焊接罩的內部涂上焊劑，焊劑完全覆蓋焊接表面。請有節制地使用焊劑。
