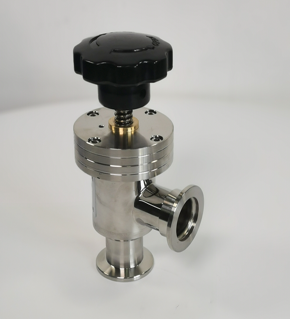

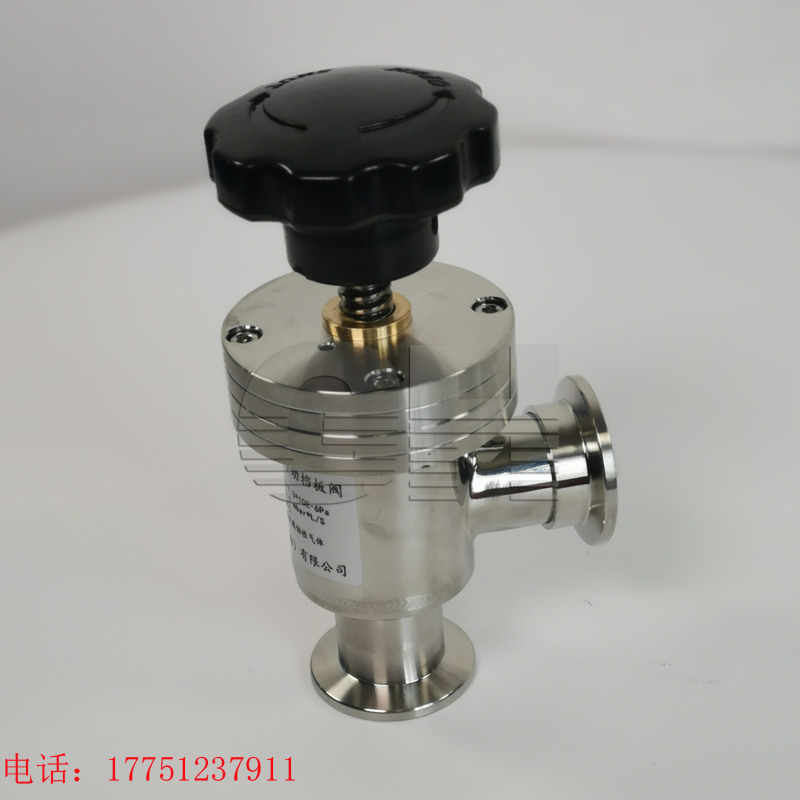

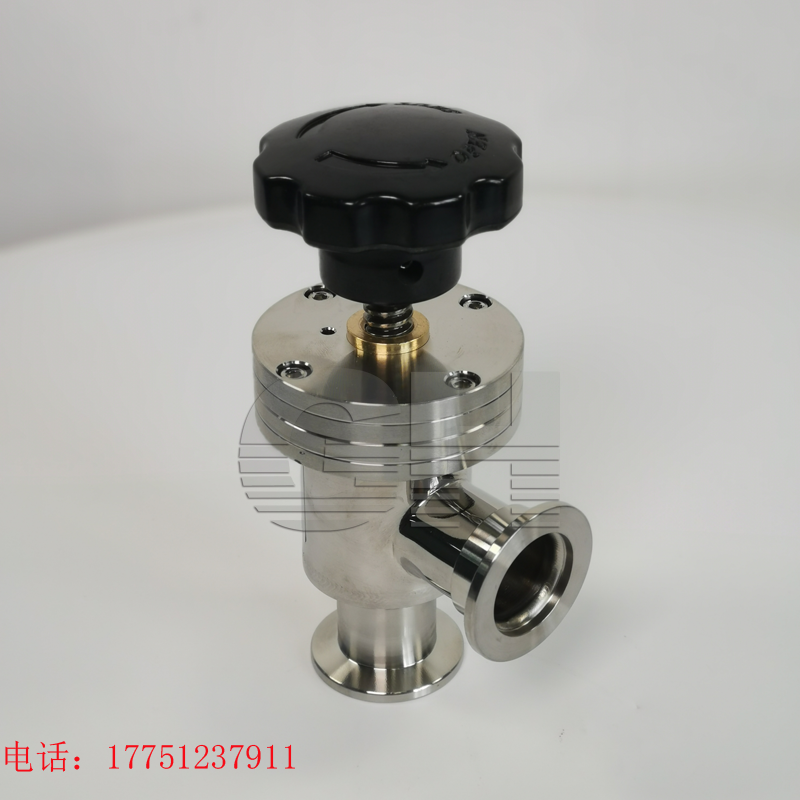

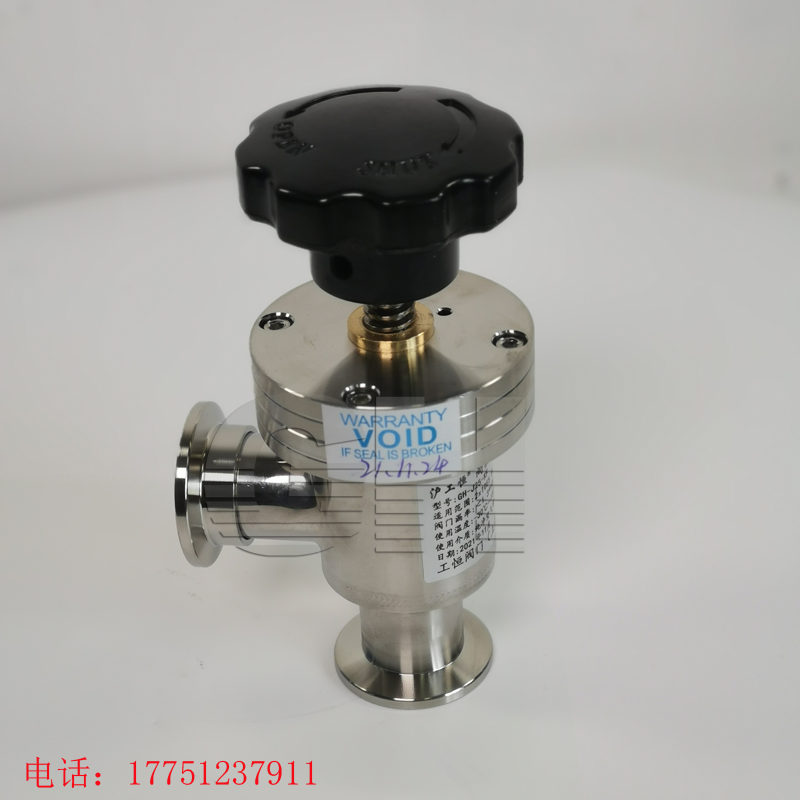

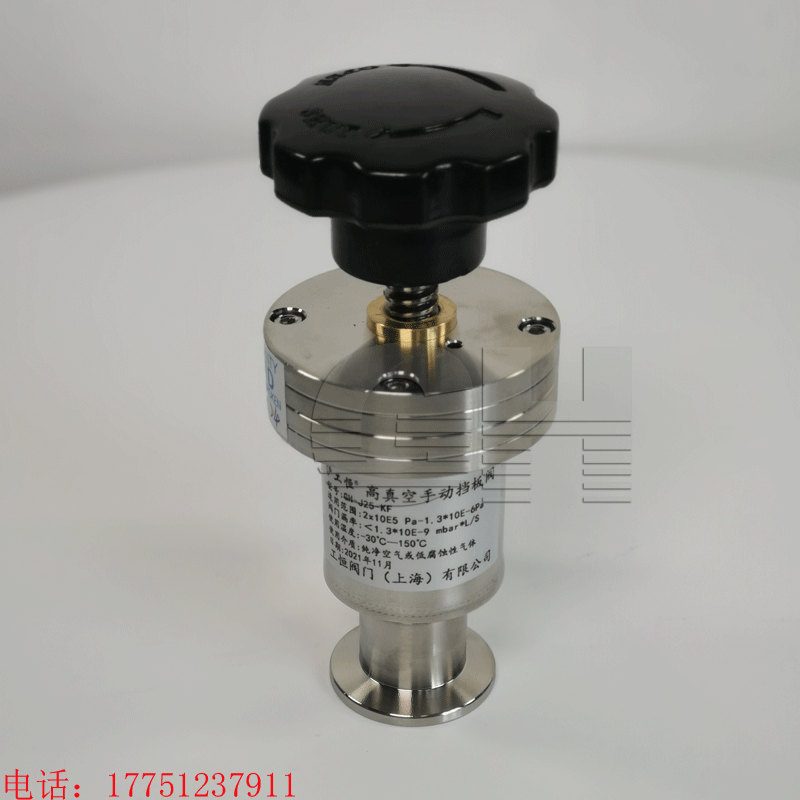

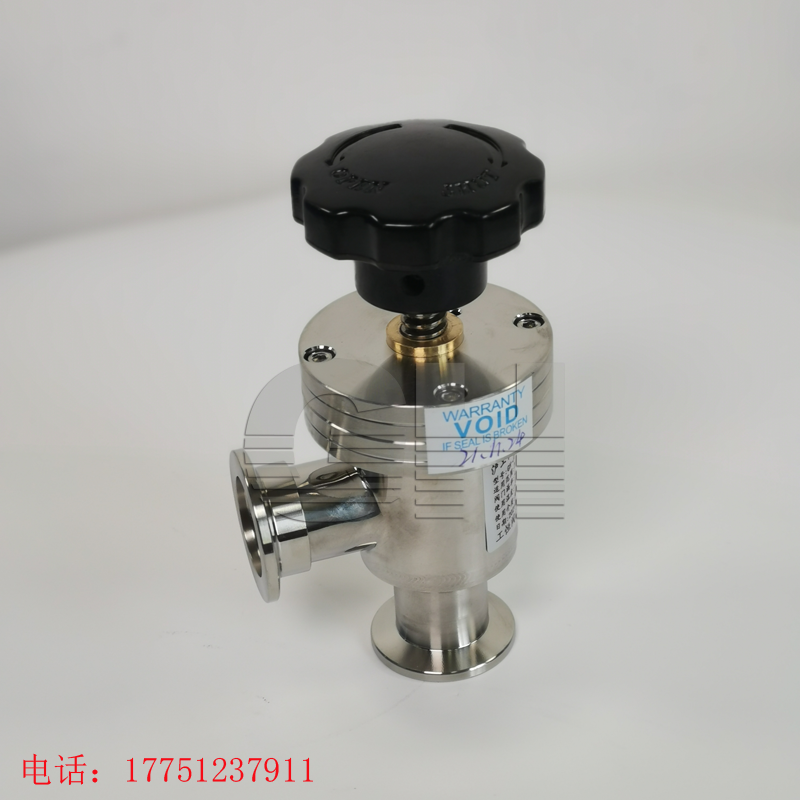

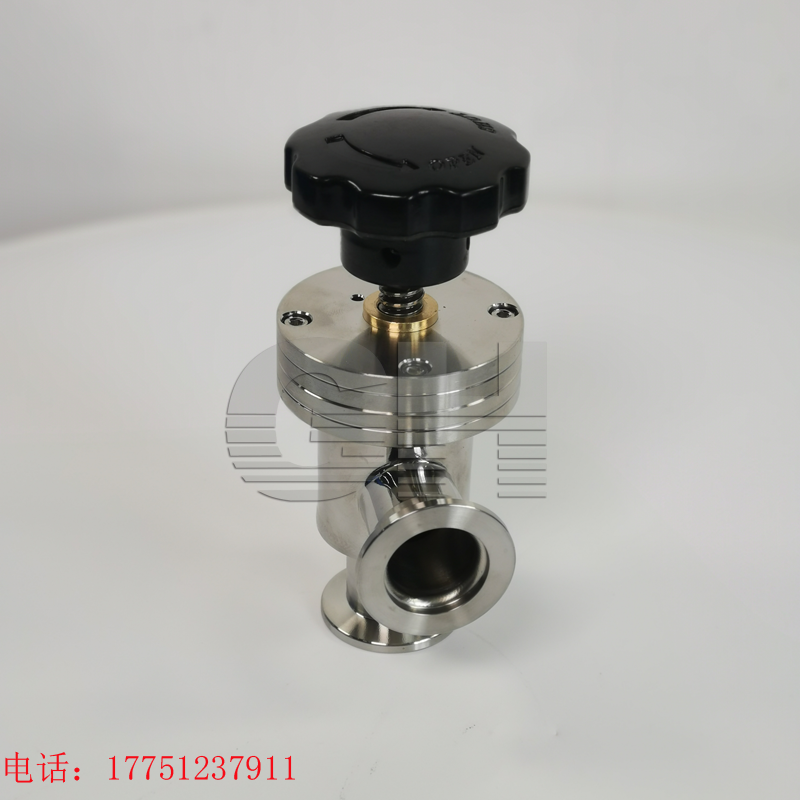

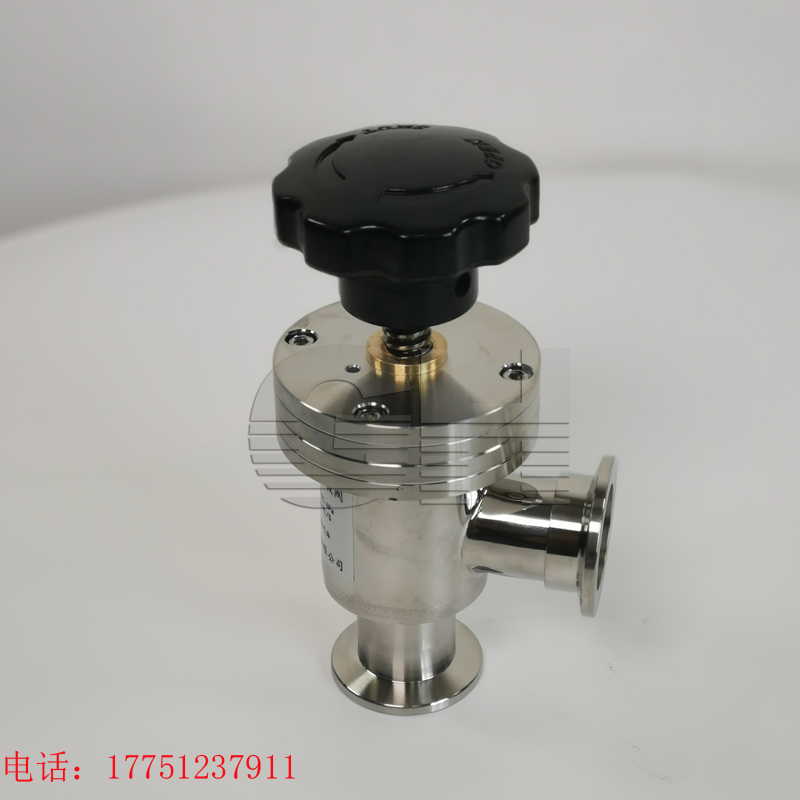

擋板閥 304高真空手動擋板閥不銹鋼高真空手動擋

日期：2021/11/29 瀏覽：

介質溫度 :	常溫	工作壓差 :	0.6
材質 :	不銹鋼	品牌 :	滬工恒
型號 :	GD	產品別名 :	高真空手動擋板閥
適用范圍 :	被應用于電子、化工、冶金、航空、	連接形式 :	快裝
類型(通道位置) :	直角式	流動方向 :	換向
驅動方式 :	手動	用途 :	安全
適用介質 :	蒸汽	壓力環境 :	常壓

產品詳情
Product details

手動擋板閥，304高真空手動擋板閥，不銹鋼高真空手動擋板閥
1、手動擋板閥，304高真空手動擋板閥，不銹鋼高真空手動擋板閥適用范圍
打開時閥板上的壓差:≤1.2×10Pa任意方向
閥體和閥座漏率:≤1.3×10Pa·L·s
建議維修前循環次數: 200，000次
閥體烘烤溫度:≤150℃
2、手動擋板閥，304高真空手動擋板閥，不銹鋼高真空手動擋板閥安裝位置
手動驅動:任意-氣動驅動:任意
電磁驅動:任意(波紋管密封);密封面朝向真空(氟膠圈密封)
3、手動擋板閥，304高真空手動擋板閥，不銹鋼高真空手動擋板閥電源
氣動驅動:交流220V 50Hz，6W或直流24V，3W(特殊規格可定做)
電磁驅動:交流220V或230V 50Hz，起動功率800W、保持功率8W
壓縮空氣(只適用于氣動):0.4~0.7MPa
閥門開啟和關閉時間-氣動驅動:≤1s
電磁驅動:開啟≤0.1s;關閉≤1s(氟膠圈密封)、關閉≤0.5s(波紋管密封)
4、手動擋板閥，304高真空手動擋板閥，不銹鋼高真空手動擋板閥閥門位置指示
手動驅動:帶有啟閉位置指示
氣動驅動:帶有啟閉位置指示開關(磁性開關)
電磁驅動:帶有開啟位置指示燈手動擋板閥，304高真空手動擋板閥，不銹鋼高真空手動擋板閥
折疊編輯本段3手動擋板閥，304高真空手動擋板閥，不銹鋼高真空手動擋板閥應用
真空閥門是真空系統中用以調節氣流量、切斷或接通管路的元件。高真空擋板閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，執行氣缸驅動擋板閥啟閉運動，適用于1.3×10Pa~1.0×10Pa真空系統中用以開啟或隔斷氣流。擋板閥具有結構簡單，開閉時間短，，堅固，并且可以自動控制等優點，被應用于電子、化工、冶金、航空、航天、材料、生物醫藥、原子能、宇宙探測等高科技領域。高真空氣動擋板閥的氣缸直徑及活塞桿直徑設計十分重要，擋板閥在開閉時，若氣缸及活塞桿直徑設計不合理則會導致閥門產生無法打開、啟閉時間長等問題。

產品結構圖：
