真空蝶閥不銹鋼蝶閥 GIQ-100氣動真空蝶閥氣動高

日期：2022/01/06 瀏覽：

加工定制 :	是	品牌 :	滬工恒
型號 :	GIQ-100	材質 :	不銹鋼
連接形式 :	對夾	結構形式 :	垂直板式
適用介質 :	蒸汽	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	直通式	口徑 :	DN40~DN2400
公稱通徑 :	DN40~DN2400

產品詳情
Product details

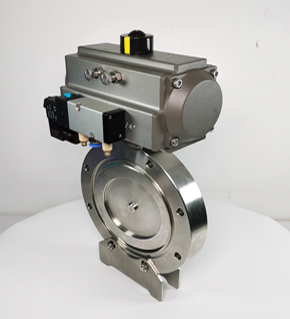

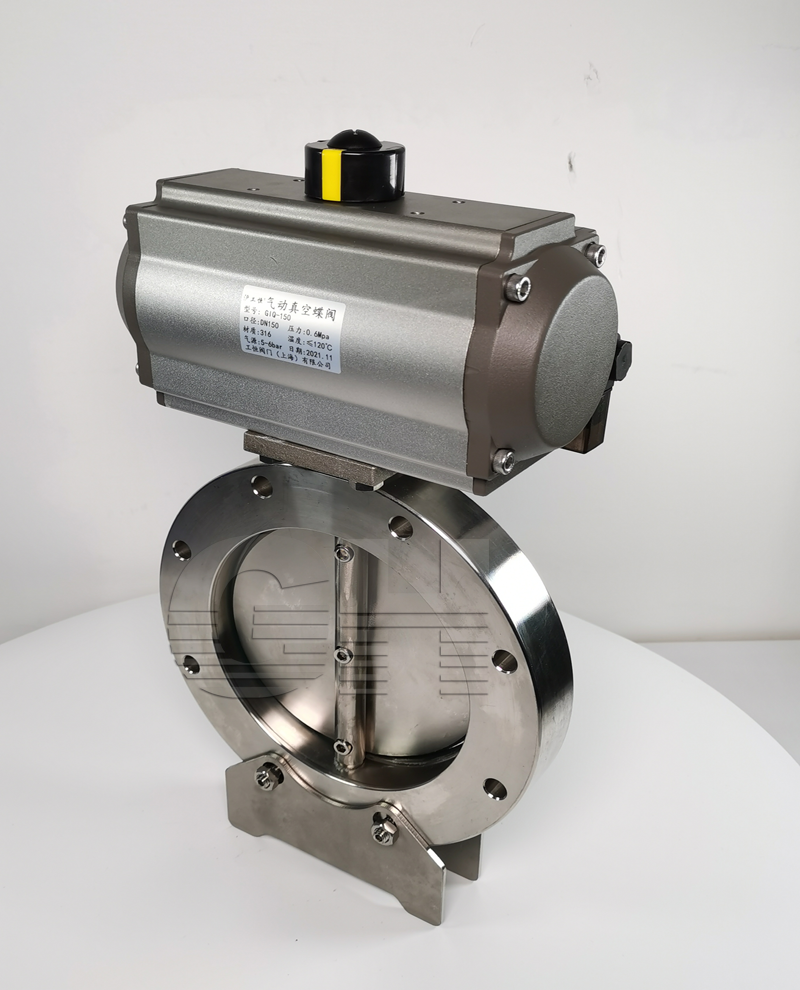

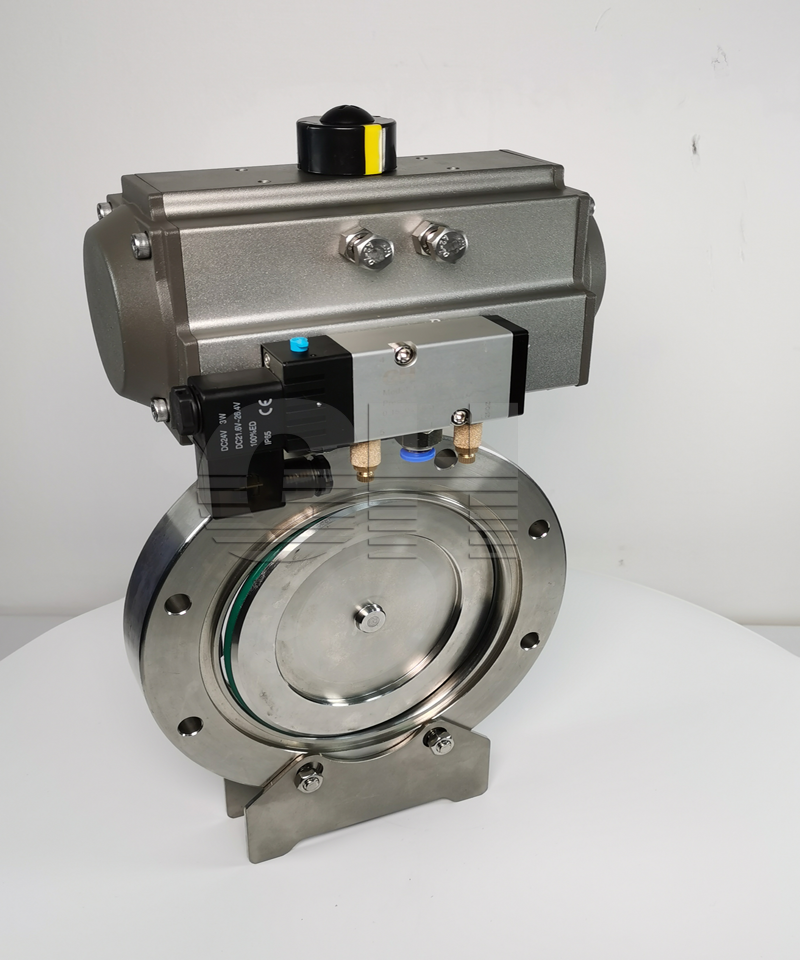

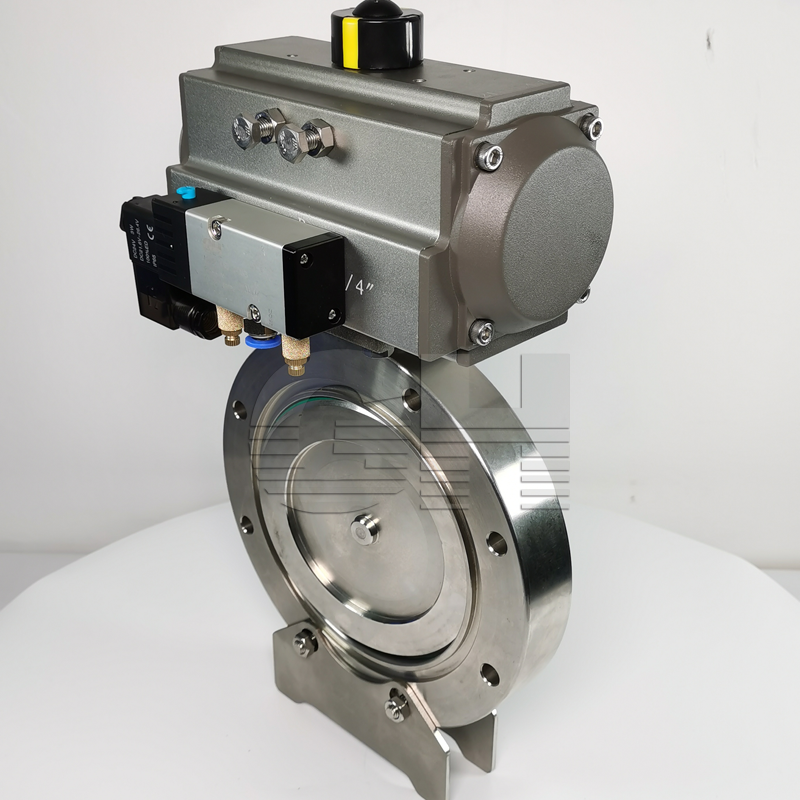

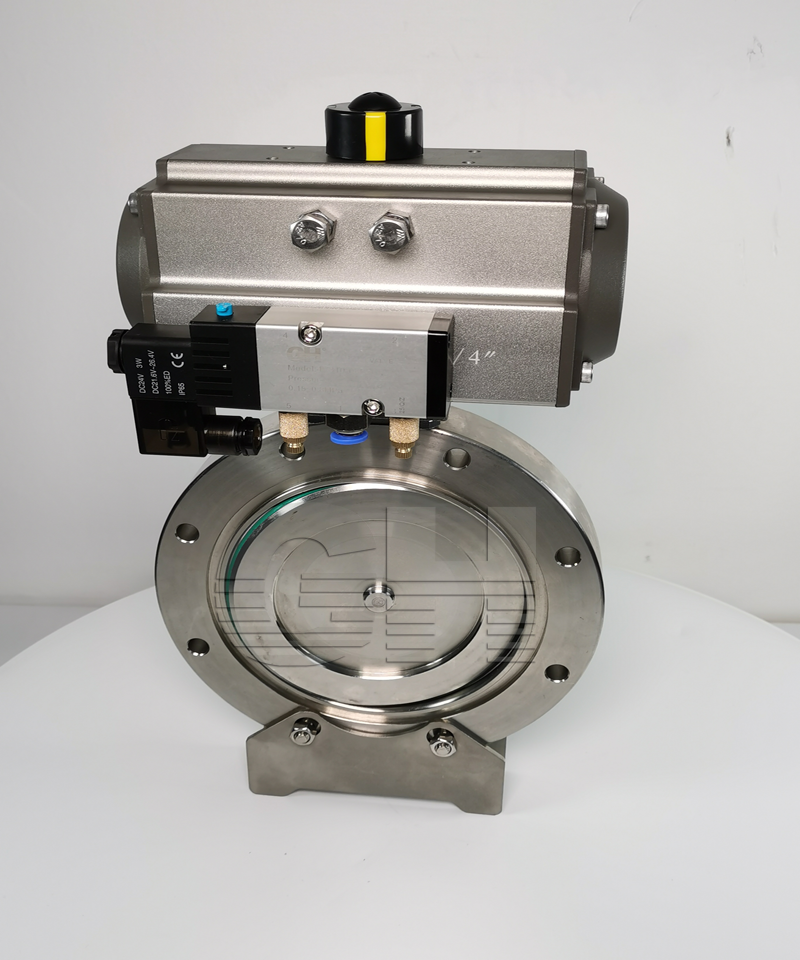

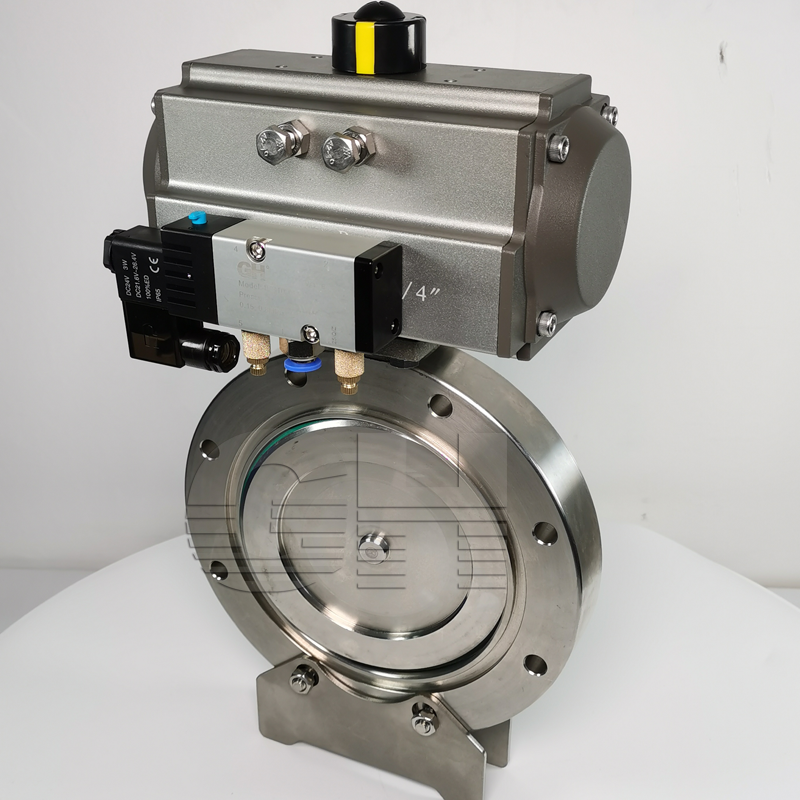

GIQ型氣動高真空蝶閥

GIQ型氣動真空蝶閥是氣動單元組合儀表中的執行單元，GIQ型氣動高真空蝶閥來自調節儀表的信號，改變石油、化工、輕紡、食品、泡塑等工業管道介質的切斷與流通。該氣動真空蝶閥產品操作力大，閥體設計新穎，流阻小，額定流量系數大，密封性能優良，鑄鋼材質，法蘭連接，單向流動方向，通道位置直通式。因而GIQ型氣動高真空蝶閥廣泛應用于石油、化工、輕紡、食品、泡塑等各工業部門的生產過程自動控制和遠程控制交流中，用于切斷和接通真空管路中的氣流，廣泛應用于各種行業的真空管路中。福建省福廈美科閥門有限公司專業研制生產高品質氣動真空蝶閥等各種減壓閥、真空閥、真空配件產品。
GIQ型氣動真空蝶閥是由執行機構（氣動、電動）與轉角型蝶閥閥體二部分組成，中間由支架相連而成。應用于真空管路中。使用介質純凈空氣或非腐蝕性氣體。以GIQ型為例：執行機構是由雙氣路氣缸為主體，接受二位四通電磁閥控制輸出的（0.4-0.6MPa)氣源信號壓力為動力，通過控制元件改變氣流方向,執行氣缸驅動蝶閥作啟閉運動。

氣動真空蝶閥產品特點：
◆使用范圍：105-1.3*10-4Pa；◆使用溫度：-25-+80℃（丁晴橡膠） -30-+150℃（氟橡膠）◆閥體材質：碳鋼或不銹鋼；密封件：丁晴橡膠或氟膠；◆氣動執行器有雙作用和單作用供選擇，高強度鋁質缸體，抗腐蝕性能強；雙活塞，結構緊湊，動作迅速；◆氣源接口符合NAMUR標準，可直接裝配電磁閥；◆配件：電磁閥、限位開關，另可配電氣閥門定位器，對流量進行精確調節；

GIQ氣動真空蝶閥技術參數：

型號規格	GIQ-50	GIQ-65	GIQ-80	GIQ-100	GIQ-125	GIQ-150	GIQ-200
公稱通徑	50	65	80	100	125	150	200
適用范圍	106～6.7×10-4
漏率Pa.1/s	6.7×106
介質溫度	-25～200℃
電磁閥電源	220V、50Hz 36V、24V
氣源壓力MPa	0.4～0.8
安裝位置	任意
