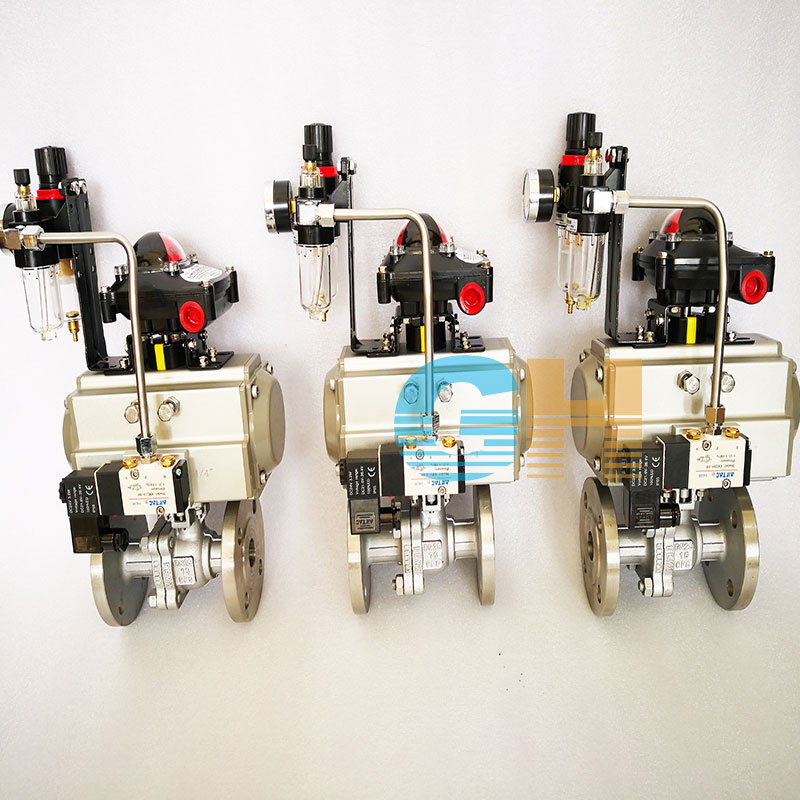

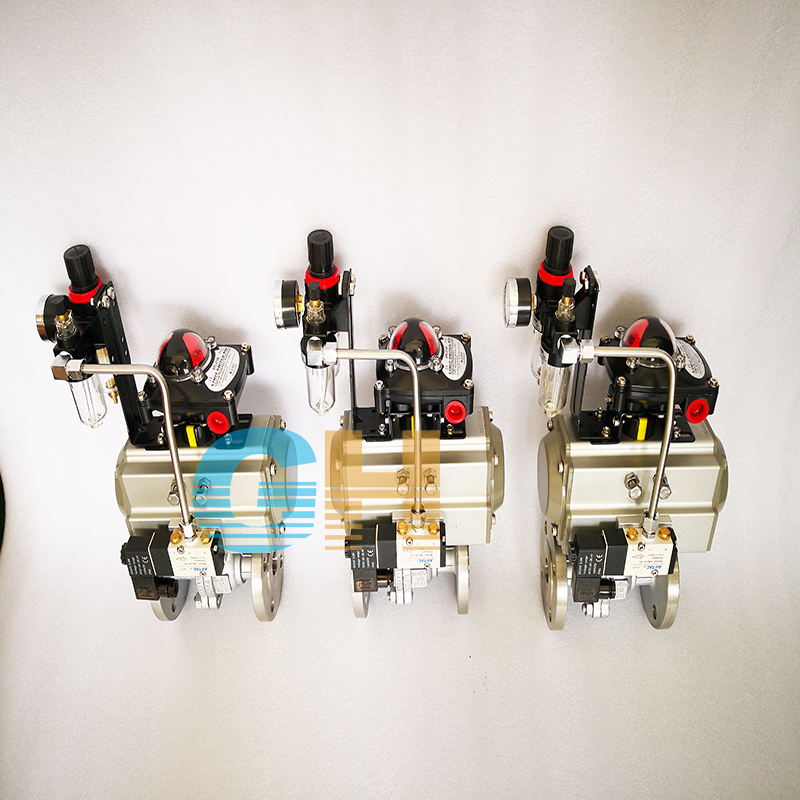

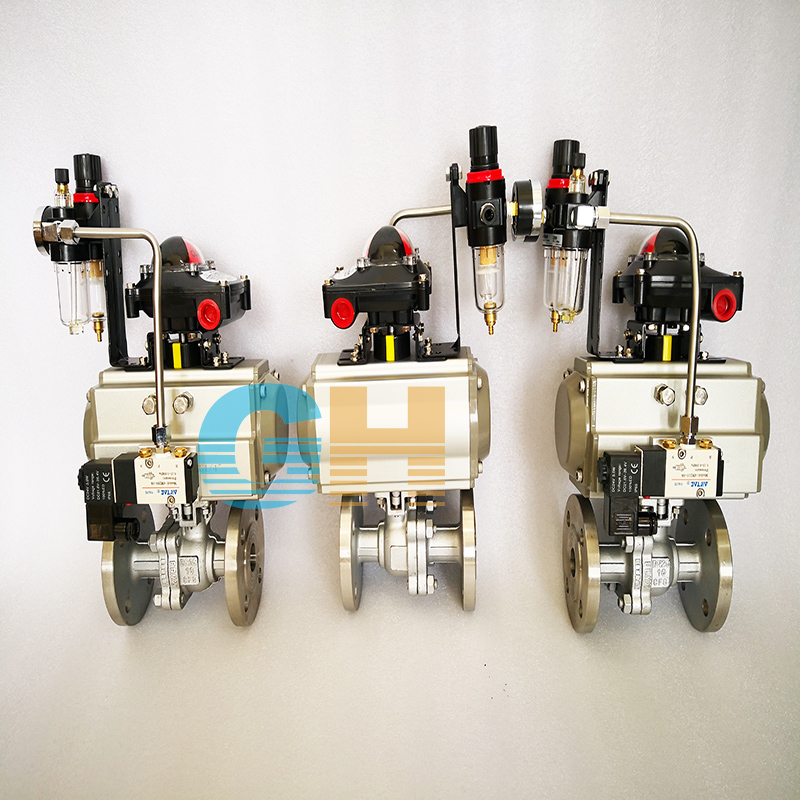

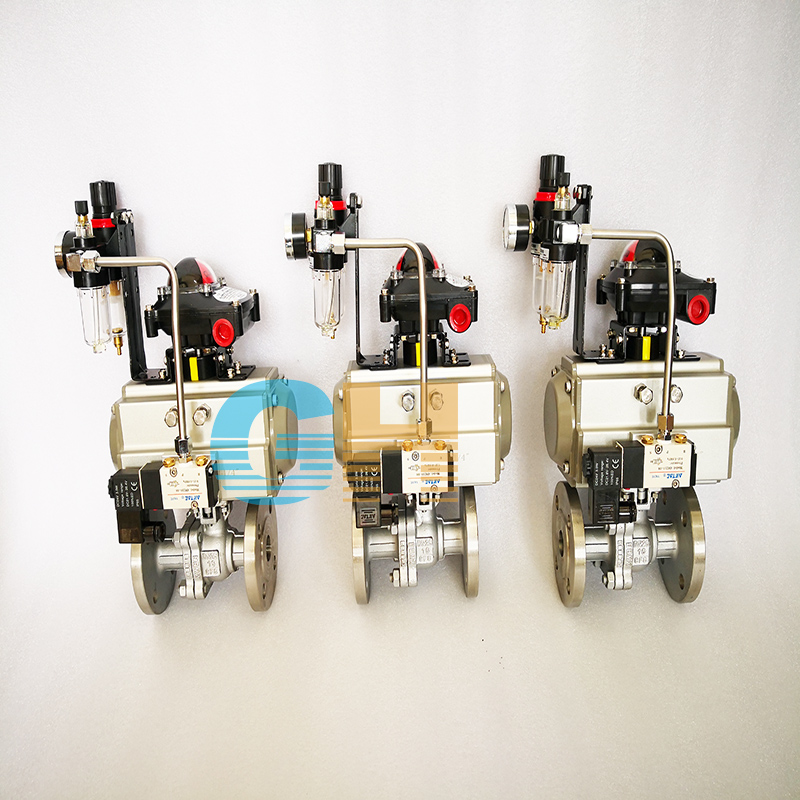

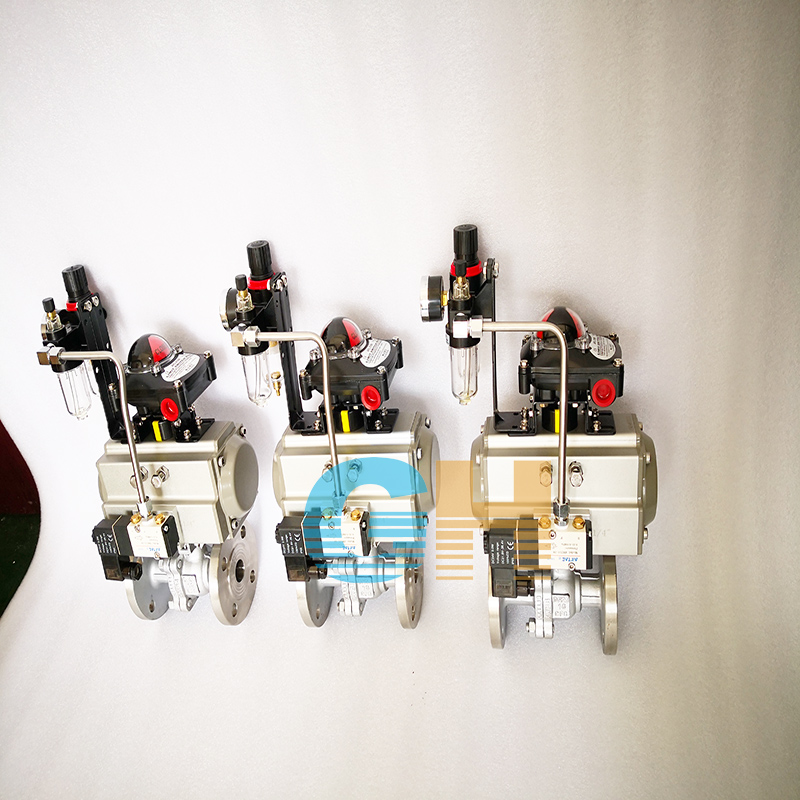

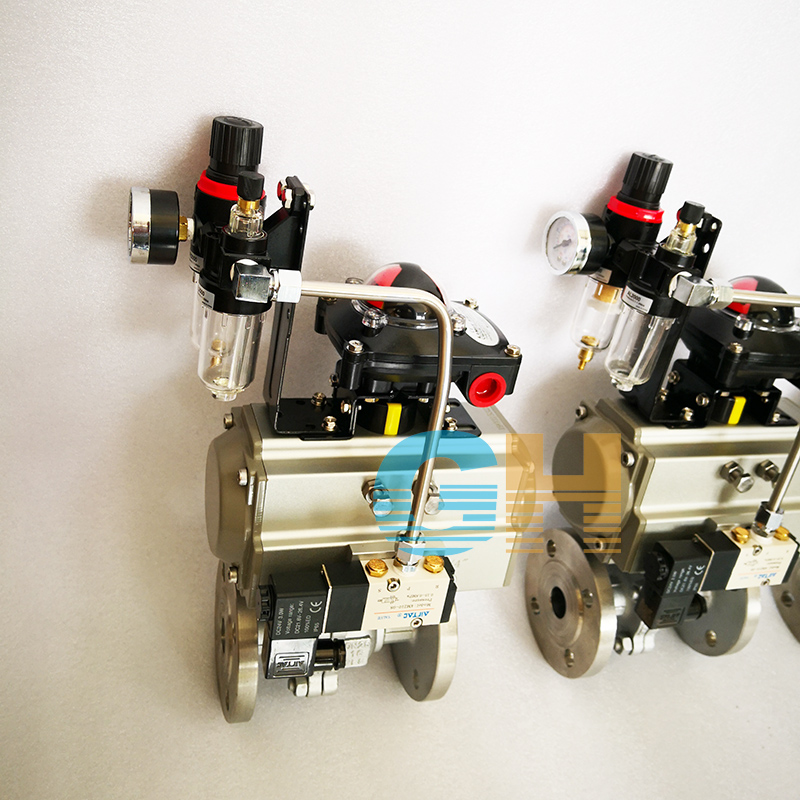

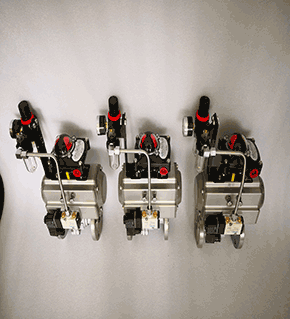

Q641F氣動不銹鋼法蘭球閥 AT三聯件氣動切斷閥

日期：2021/08/14 瀏覽：

品牌 :	GH/工恒	型號 :	Q641F
材質 :	不銹鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	DN15~DN150mm
適用介質 :	水、溶劑、酸等	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

氣動球閥
產品概述：

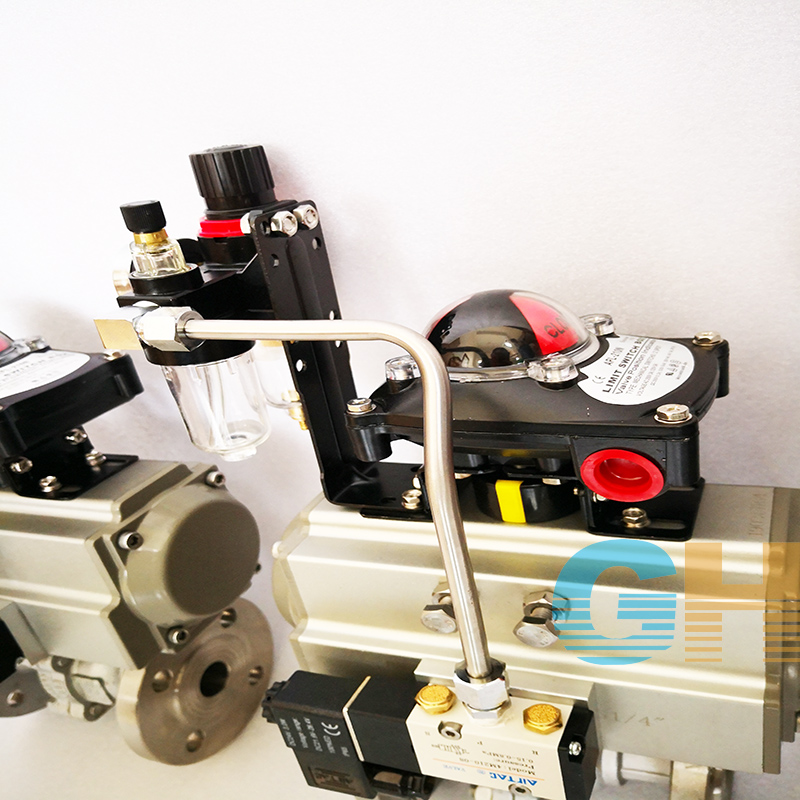

氣動球閥是球閥配上氣動執行器，氣動執行器的執行速度相對較快，快的開關速度0.05秒/次，所以通常也叫氣動快速切斷球閥。氣動球閥通常配置各種附件，比如電磁閥、氣源處理三聯件、限位開關、定位器、控制箱等，以實現就地控制和遠距離集中控制，在控制室里就可以控制閥門的開關，不需要跑到現場或者高空和危險地帶來手動控制,在很大程度上節約了人力資源以及時間和安全性專業生產氣動球閥不銹鋼氣動球閥氣動法蘭球閥
工作原理：
氣動球閥有O型球閥和V型球閥之分。O型球閥采用浮動式結構，球芯為精密鑄件，外表鍍硬鉻處理，閥座采用增強聚四氟乙烯材料，流道口與管道口徑相同，流通能力極大，流阻極小，關閉時無泄漏，一般做開關閥使用，特別適用于高粘度；V型球閥采用固定式結構，球芯上開有V型切口，可實現剪切含纖維、顆粒狀介質。根據工藝設備不同可選用氣動或電動執行機構，分別組成氣動球閥和電動球閥，其中氣動球閥如要實現比例調節須配閥門定位器電動球閥如要實現比例調節須選電子式電動執行機構或配伺服放大器等

試驗壓力：
氣密封試驗：0.5～0.7
工作溫度：PTFE≤150℃PPL≤300℃ 碳纖≤350℃
適用介質：水、油、蒸汽 P：類（溫度≤200℃ ）R：類（溫度≤200℃ ）
設計、制造：GB/T12237-89
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN15~DN150mm
公稱壓力：PN1.6、2.5、4.0MPa

產品特點：
氣動球閥只需要用氣動執行器用氣源旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥適宜直接做開閉使用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
