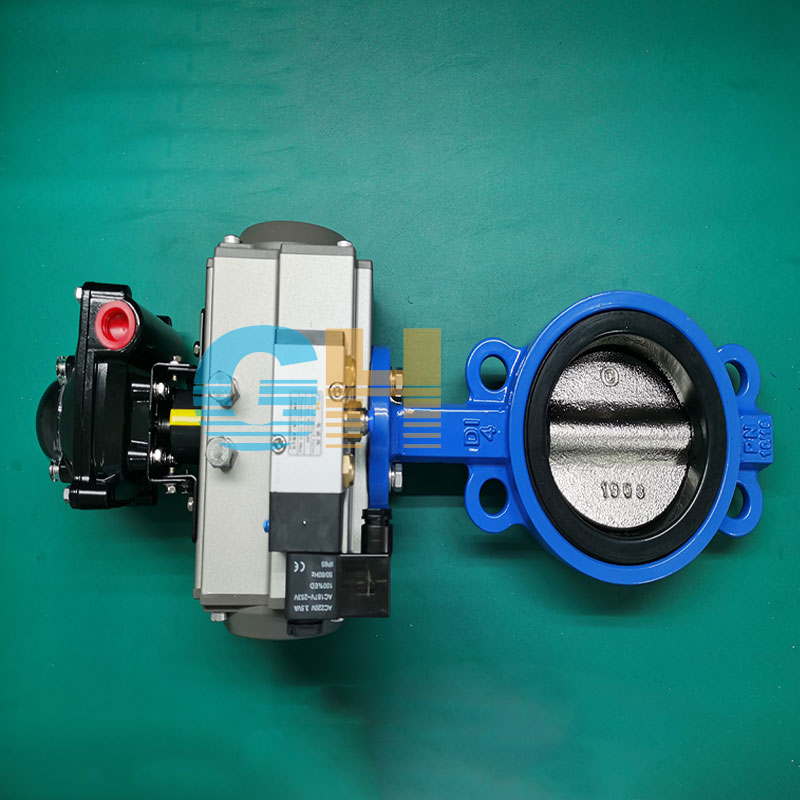

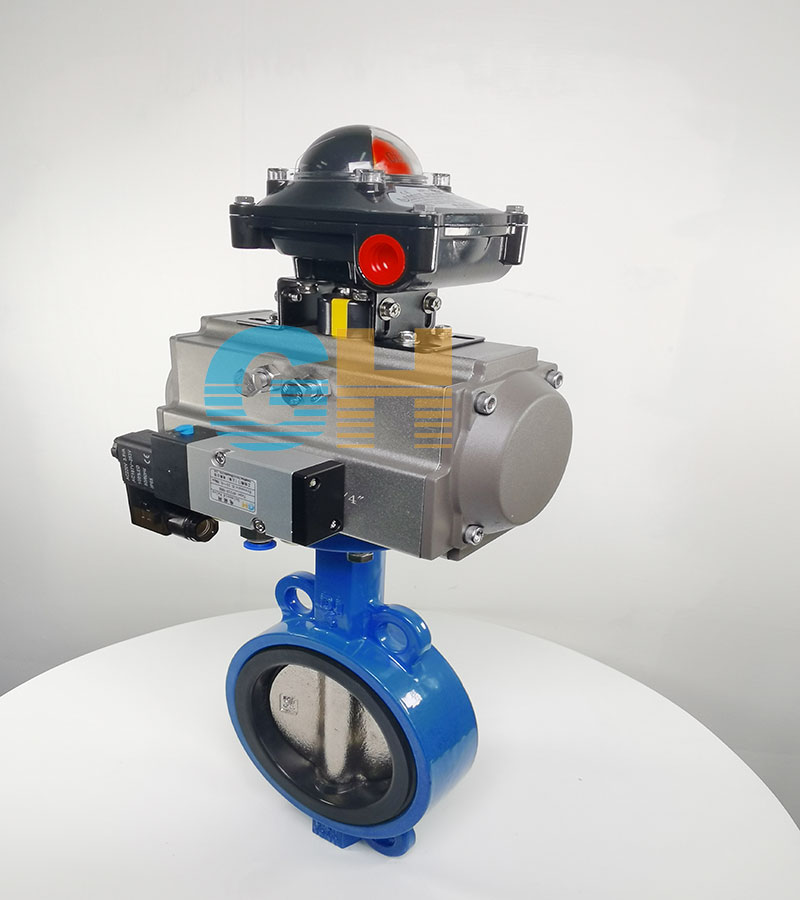

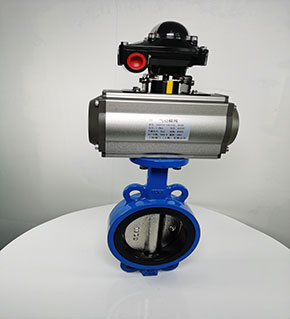

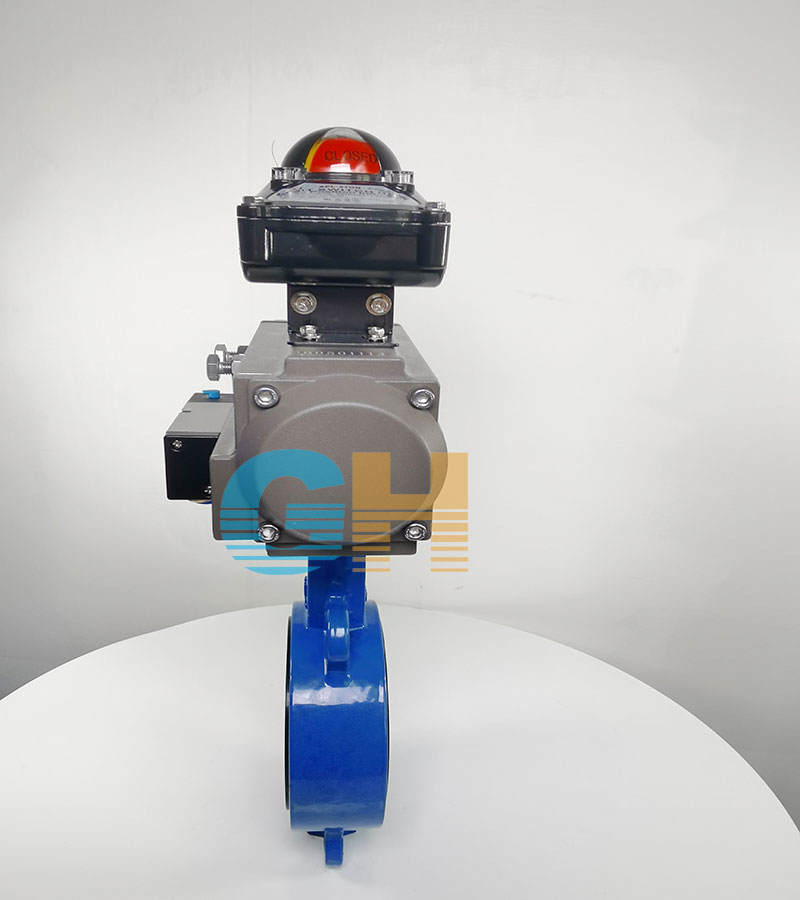

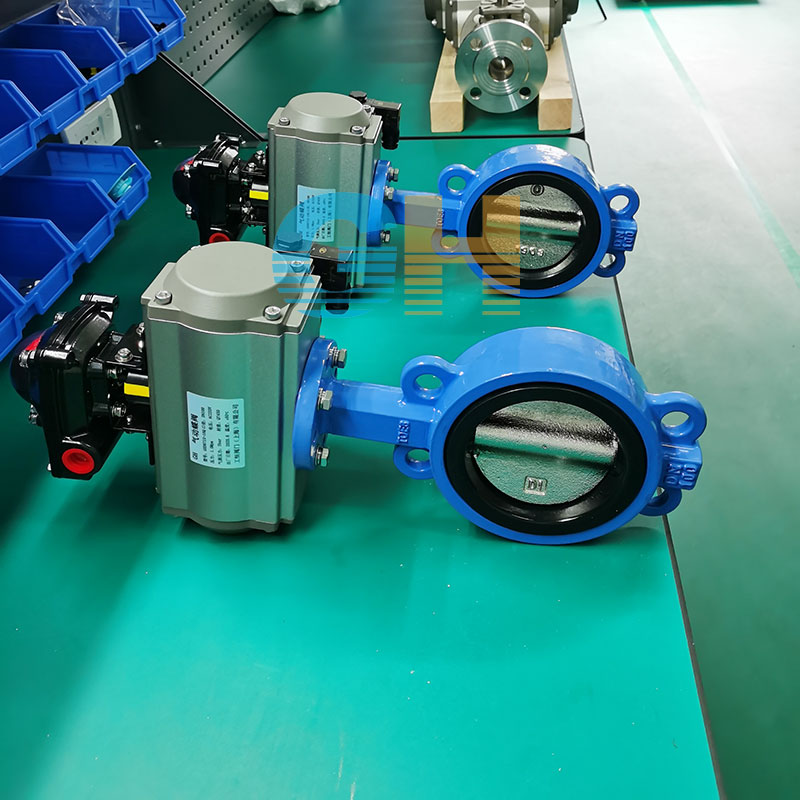

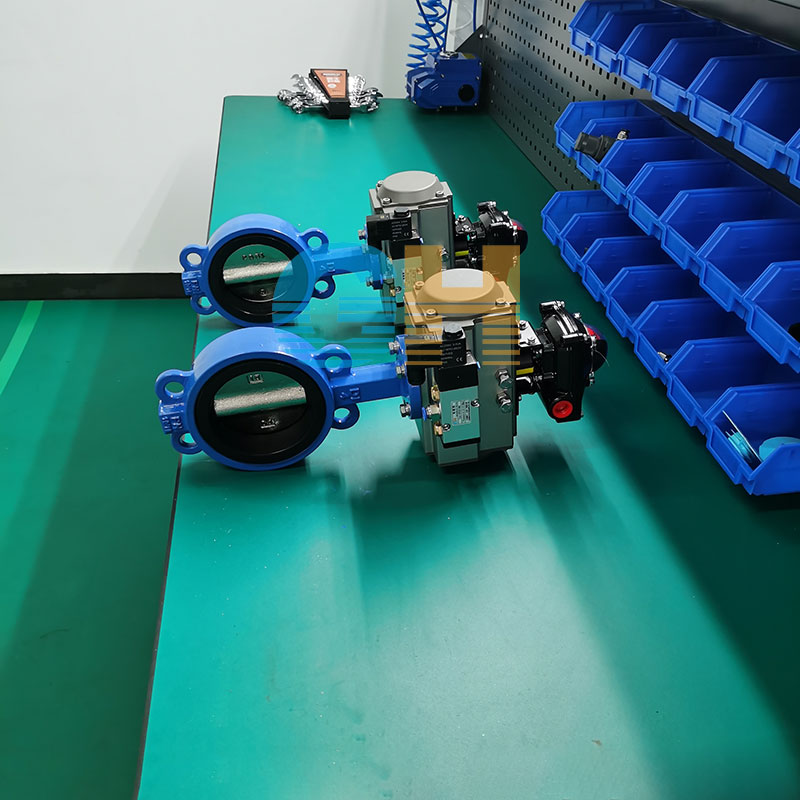

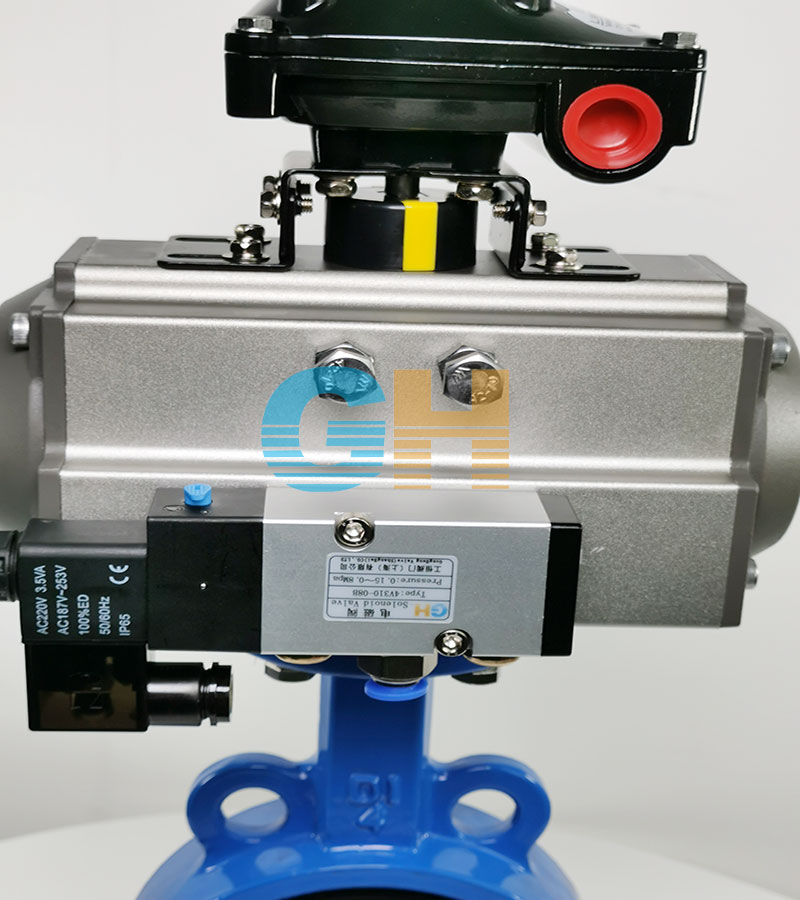

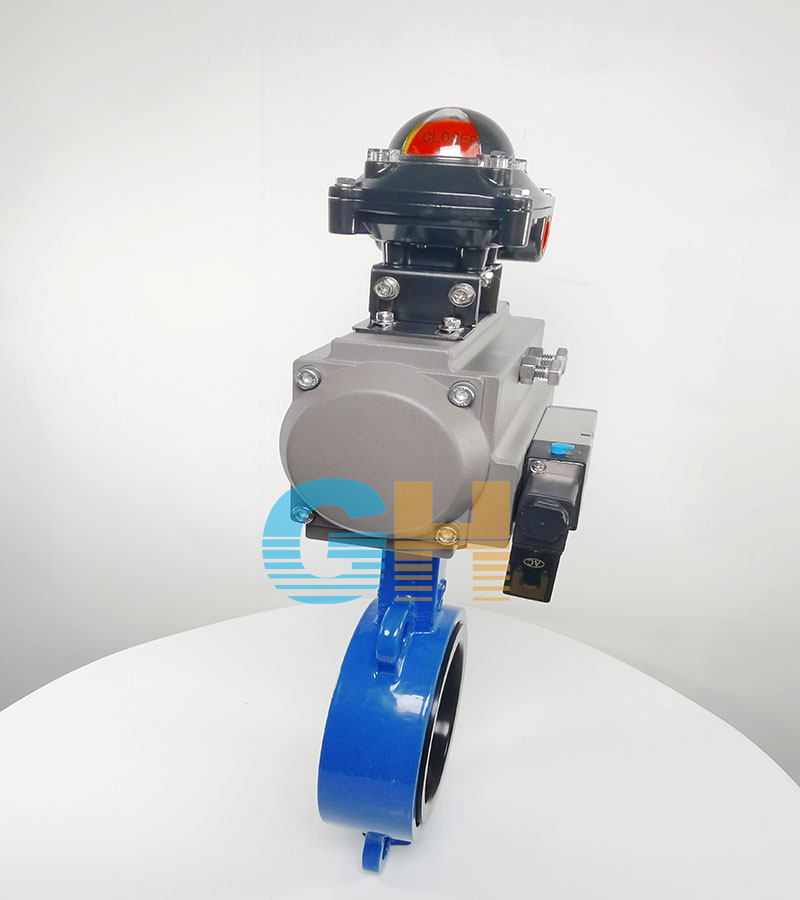

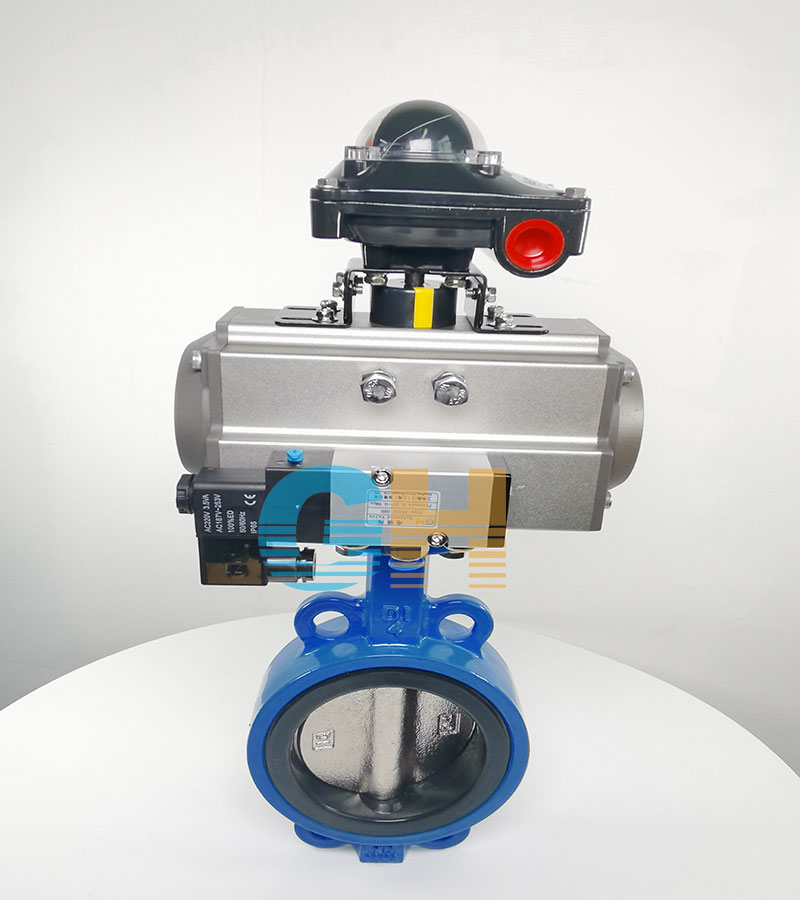

WD671X-對夾氣動軟密封蝶閥-氣動蝶閥帶三聯件

日期：2021/08/14 瀏覽：

加工定制 :	是	品牌 :	滬工恒
型號 :	D671X	材質 :	球墨鑄鐵
連接形式 :	對夾	結構形式 :	垂直板式
適用介質 :	水油等	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	直通式	口徑 :	DN40-DN600
公稱通徑 :	DN40-DN600

產品詳情
Product details

WD671X-對夾氣動軟密封蝶閥-氣動蝶閥帶三聯件，氣動蝶閥是雙（單）作用氣動活塞式執行器與蝶閥組成。連接形式分為對夾式和法蘭式兩種,其閥座采用橡膠、氟橡膠和不銹鋼堆焊，從而很大程度的提高了其適用范圍。對夾式氣動蝶閥具有結構簡、體積小、重量輕等優點。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。氣動蝶閥使用性能穩定，廣泛的用于石化、冶金、電力、輕工、醫藥等工業部門。
      蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。

工作原理
       WD671X-對夾氣動軟密封蝶閥-氣動蝶閥帶三聯件當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。
       □氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。
       □回信器信號燈綠燈亮時閥門處在開啟位置，而紅燈亮時閥門處在關閉位置。
       □定位器可調節閥門管道流量。

氣動執行器主要技術參數

氣動執行器	型號	QW系列、AT系列、AW系列
	氣源壓力	0.4 ～ 0.8 MPa
	回轉角度	90°～92°
	回信器	AC220V AC110V DC24V
	控制信號	電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa
	控制氣源	潔凈、干燥壓縮空氣
	工作溫度	-20℃ ～ +90℃

主要性能規范

名稱	型號	公稱壓力 PN（MPa）	試驗壓力Ps（MPa）		工作溫度（℃）	適用介質
名稱	型號	公稱壓力 PN（MPa）	殼體	密封	工作溫度（℃）	適用介質
氣動橡膠蝶閥	D67（4）1X-10	1.0	1.5	1.1	-20～80	淡水、污水、空氣、蒸汽
氣動襯四氟蝶閥	D67（4）1F-10C	1.0	1.5	1.1	≤150	腐蝕性介質
氣動硬密封蝶閥	D67（4）3H-10C	1.0	1.5	1.1	≤300	水、油類、酸類、煤粉等

閥體主要零件材料

零件名稱	閥體	閥板	閥座	閥桿	填料	支架	連接軸
氣動橡膠蝶閥	鑄鐵、鑄鋼、不銹鋼	鑄鋼（鍍鉻）	丁晴橡膠	2Cr13	柔性石墨	鑄鋼	鑄鋼
氣動襯四氟蝶閥	鑄鋼、不銹鋼	不銹鋼、聚四氟	聚四氟	2Cr13
氣動硬密封蝶閥	鑄鋼、不銹鋼	不銹鋼	不銹鋼堆焊	2Cr13

氣動執行器主要部件材料

零件名稱	缸體	端蓋	活塞	軸	O型圈	指示軸	螺栓
QW系列 AT系列	鋁合金型材（硬質陽極氧化）	壓鑄鋁合金（環氧樹脂噴涂）	壓鑄鋁	鋼（鍍鎳磷合金）	NBR	ABC	SUS304
AW系列	鑄鋼（硬質陽極氧化）		壓鑄鋁	鋼（鍍鎳磷合金）	NBR	ABC	SUS304

主要外形尺寸 (單位；mm)

DN	L	H	H1	A	B	D	Z-φd	執行器型號
50	43	310	240	225	86	125	4-18	QW02/AT63D
65	46	330	260	225	86	145	4-18	QW02/AT63D
80	46	345	260	225	86	160	8-18	QW02/AT75D
100	52	365	270	225	86	180	8-18	QW02/AT75D
125	56	450	330	225	86	210	8-18	QW03/AT88D
150	56	530	360	225	86	240	8-22	QW03/AT88D
200	60	590	400	330	98	295	8-22	QW04/AT115D
250	68	623	420	380	98	350	12-22	QW05/AT145D
300	78	692	450
