氣動小流量調節閥不銹鋼硬密封型微小流量控制閥

日期：2023/04/24 瀏覽：

品牌

滬工恒

驅動方式

氣動

連接形式

螺紋

特殊功能

防爆

零部件及配件

三聯件

形態

針式

適用介質

氣體

結構形式

單座型

流動方向

單向

密封形式

硬密封型

規格

DN3-DN25

數量

390

顏色

藍色

標準

國標

可售賣地

北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆

材質

不銹鋼

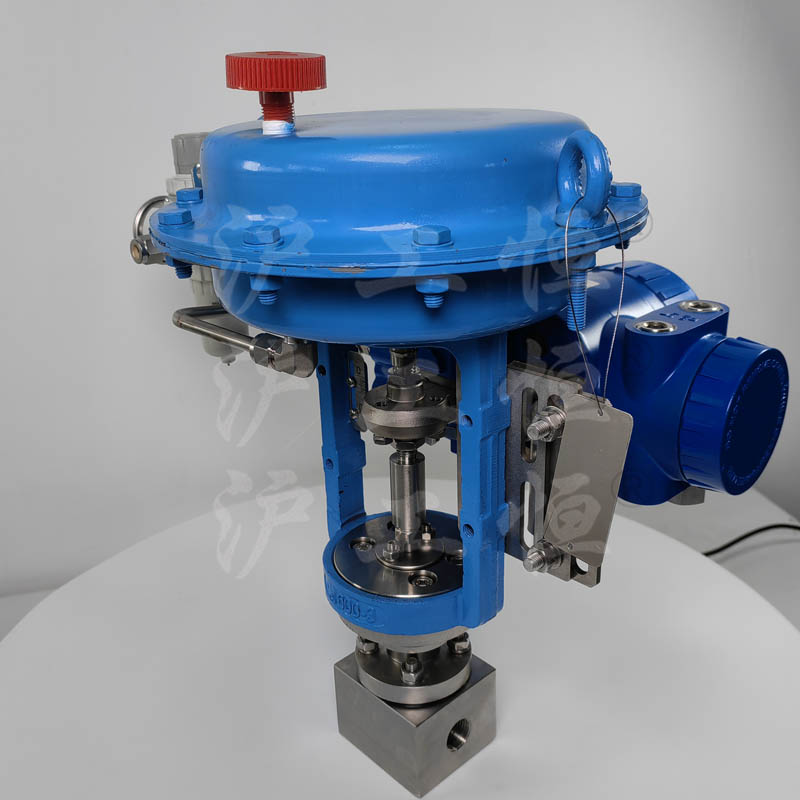

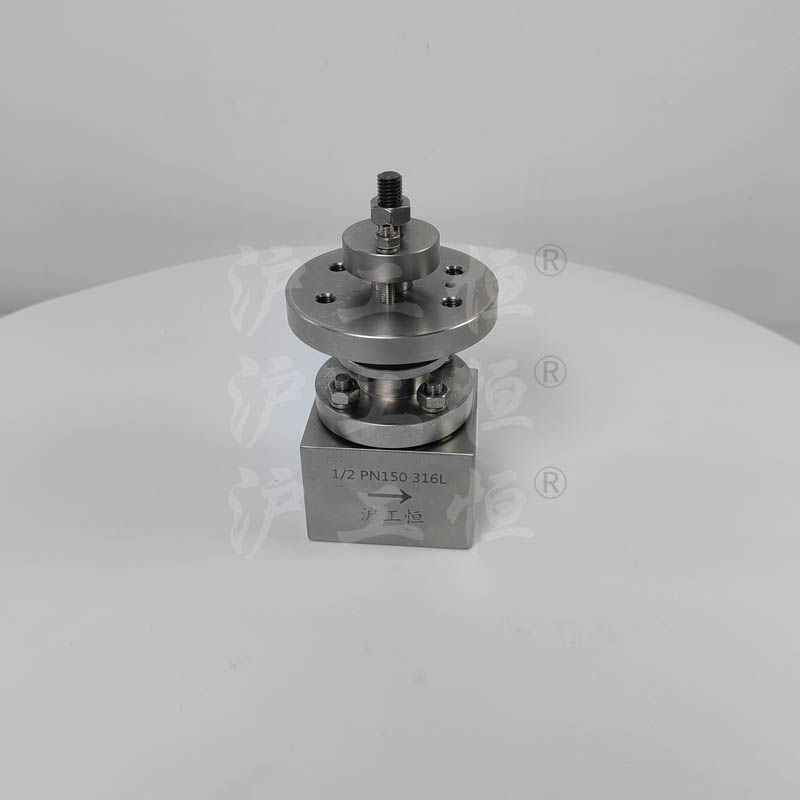

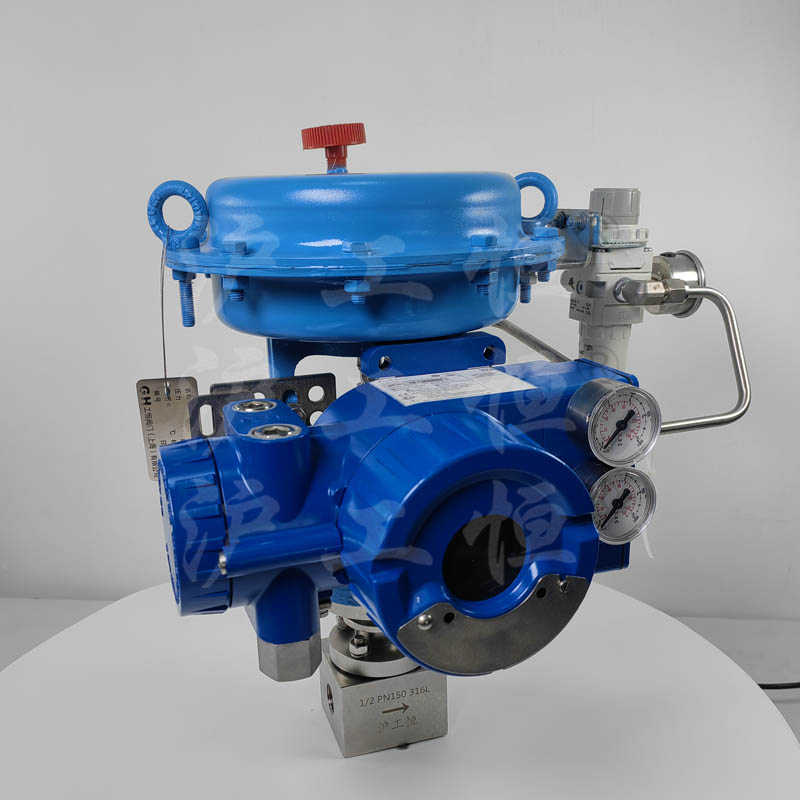

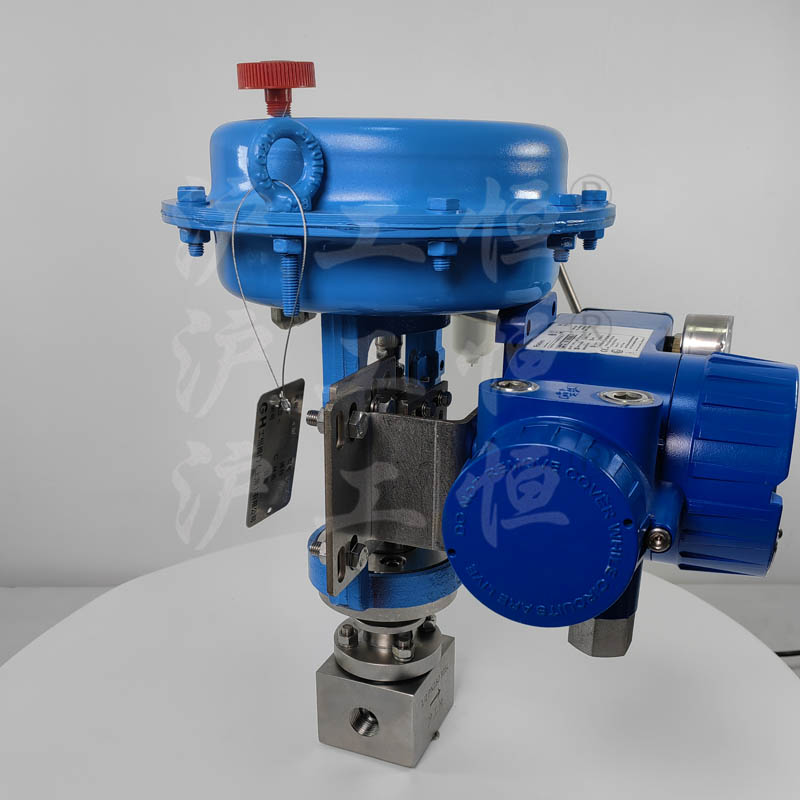

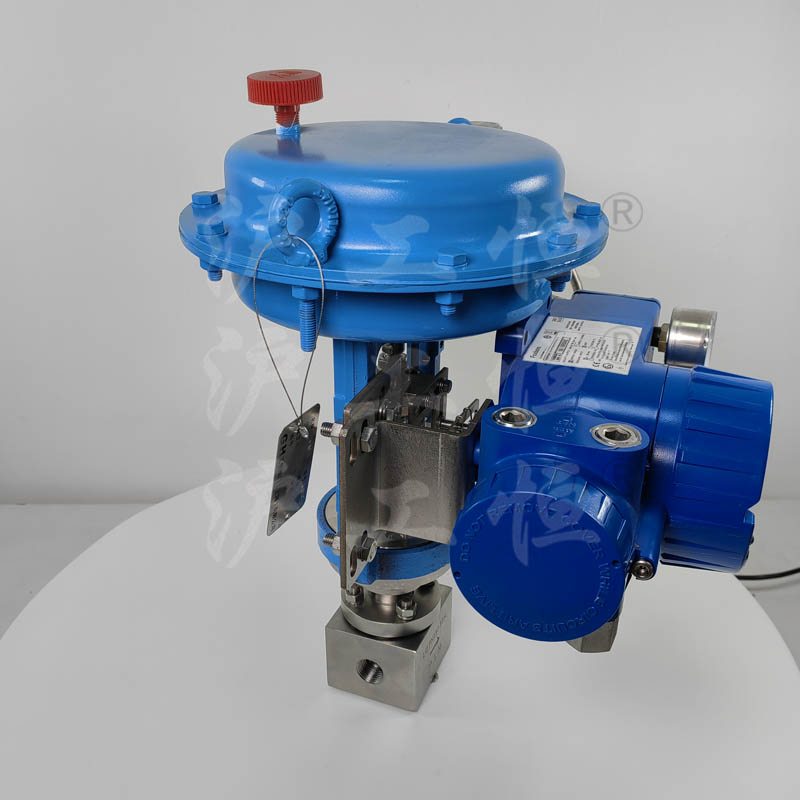

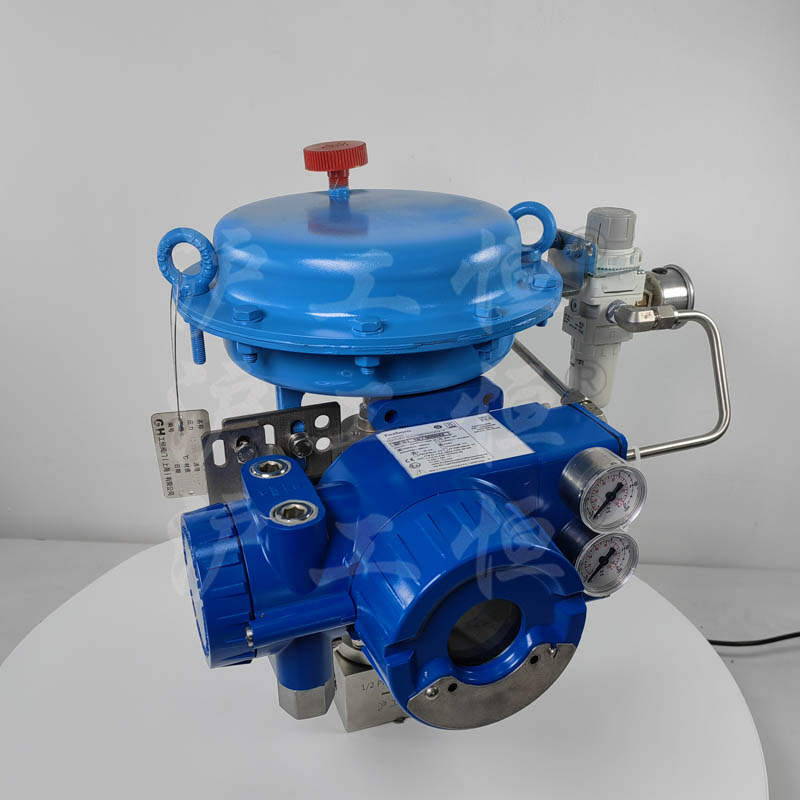

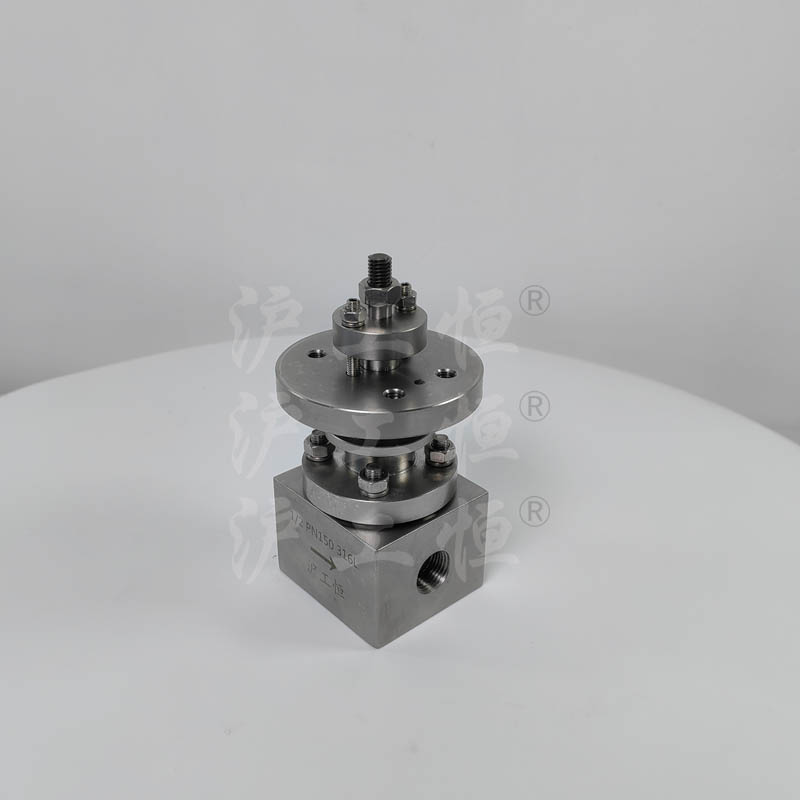

氣動微小流量調節閥，簡稱氣動小流量調節閥，是專業針對小流量工況自主研發的一款產品。它由氣動薄膜執行器及微小流量調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動小流量調節閥具有體積小、重量輕、性能高、用于微小流量的控制等特點。調節不干凈介質時，應針對其節流間隙小的問題，注意堵卡現象的發生。氣動小流量調節閥特別適用于液體、蒸汽等介質的主流量調節場合。

氣動小流量調節閥主要技術參數
公稱通徑(DN) G3/8"、1/2"、G3/4"、G1"
閥座直徑 1.5-15
允許壓差(MPa) ≤公稱壓力
公稱壓力(MPa)：1.6-32Mpa
配用執行器型號：ZHA/B-11
額定行程：8，10,12
閥蓋形式：標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式：螺栓壓緊式
密封填料：V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式：單座市
流量特性：等百分比、直線性

氣動小流量調節閥執行器技術參數
配置執行器類別：多彈簧簿膜執行機構
有效面積(cm2)：200
行程：10、16
彈簧范圍(KPa)：20～100（標準）、20-60、60-100、40-200、80-240
膜片材料：丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力：140～400KPa
氣源接口：RC1/4"
環境溫度：-30～+70℃
可配附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式：氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
