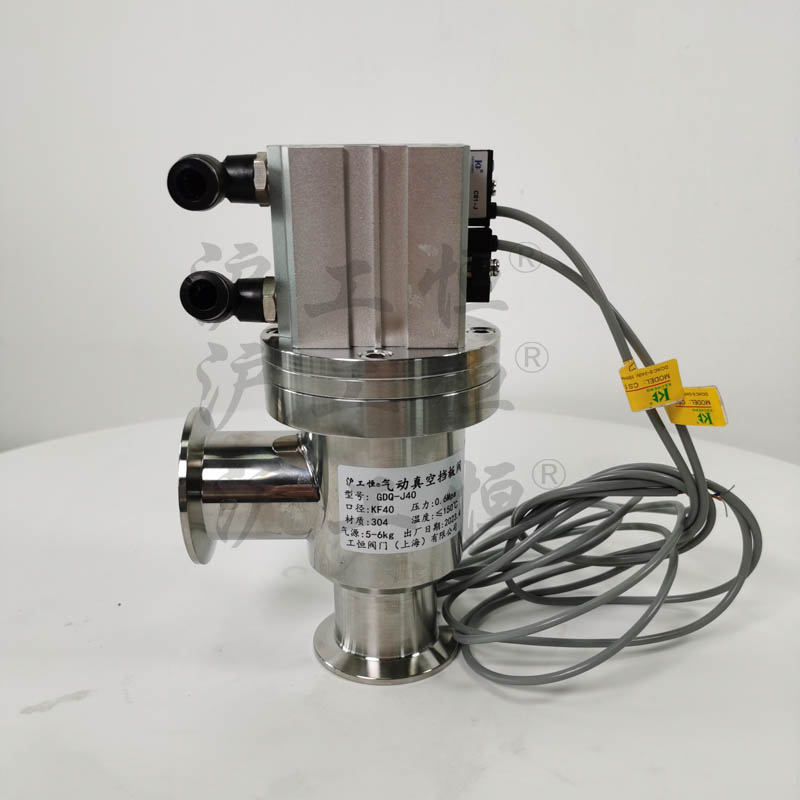

GDQ型氣動高真空擋板閥不銹鋼卡箍焊接連接電磁閥門角閥

日期：2023/04/28 瀏覽：

品牌

滬工恒

適用范圍

石油、化工、冶金、輕工、紡織、環保等行業的氣體管道控制系統。

功能用途

截止

連接形式

卡箍

驅動方式

電磁

流動方向

單向

適用介質

水、氣體、油品等

公稱通徑

DN50-600mm

連接方式

螺紋、焊接、法蘭

密封形式

硬密封或軟密封

工作溫度

≤425℃

是否定制

是

可售賣地

北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆

材質

碳鋼、不銹鋼

類型

真空閥門

型號

GDQ型

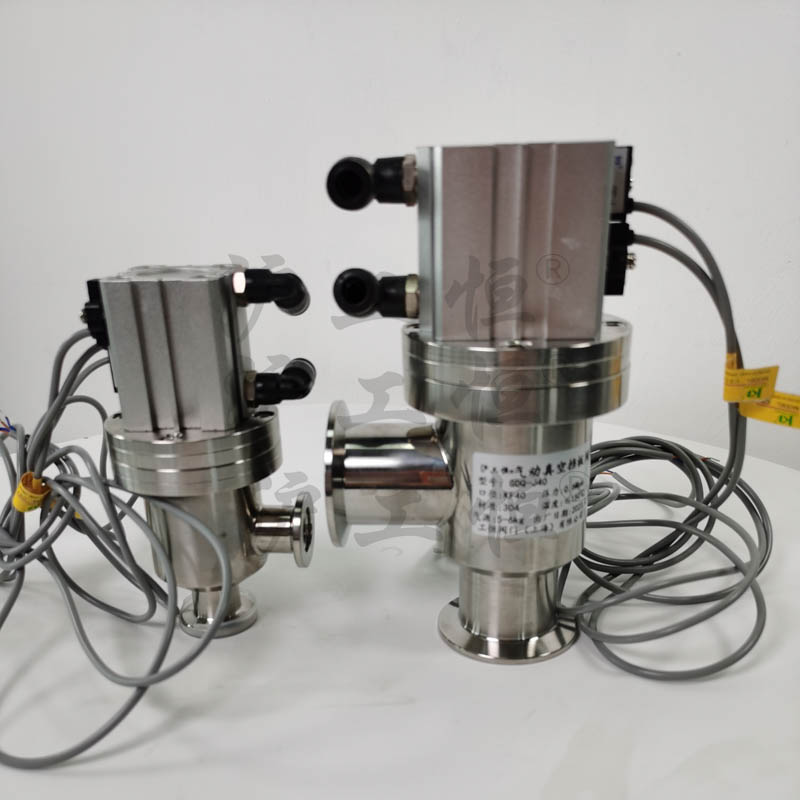

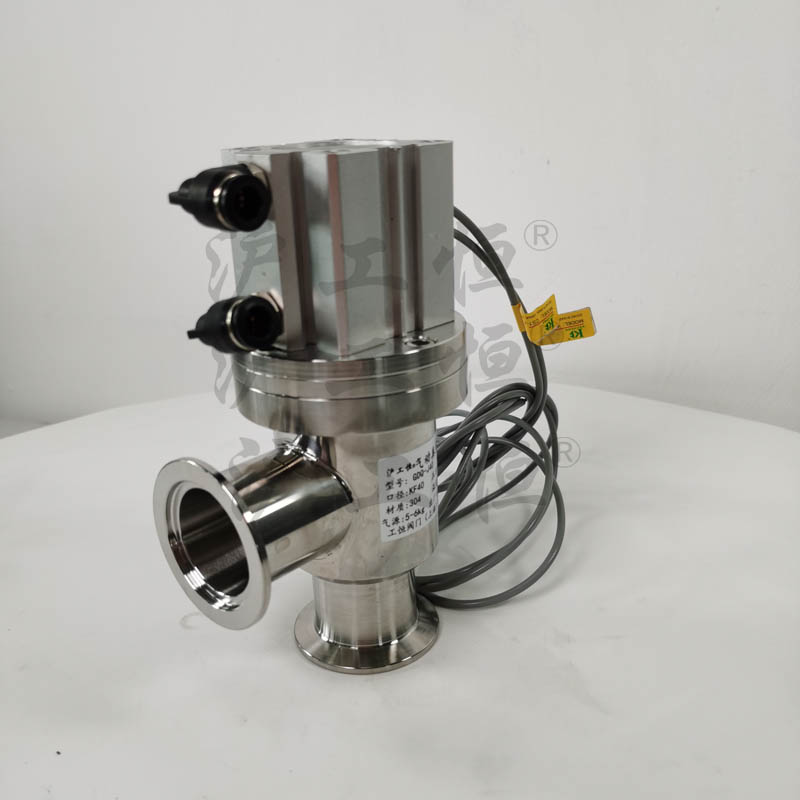

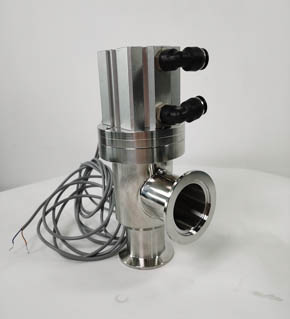

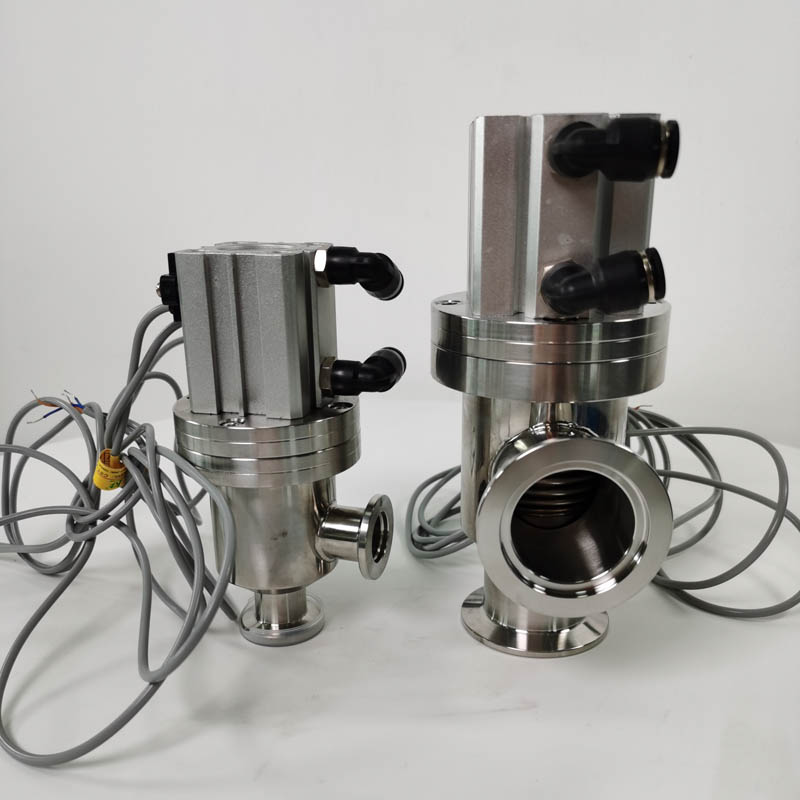

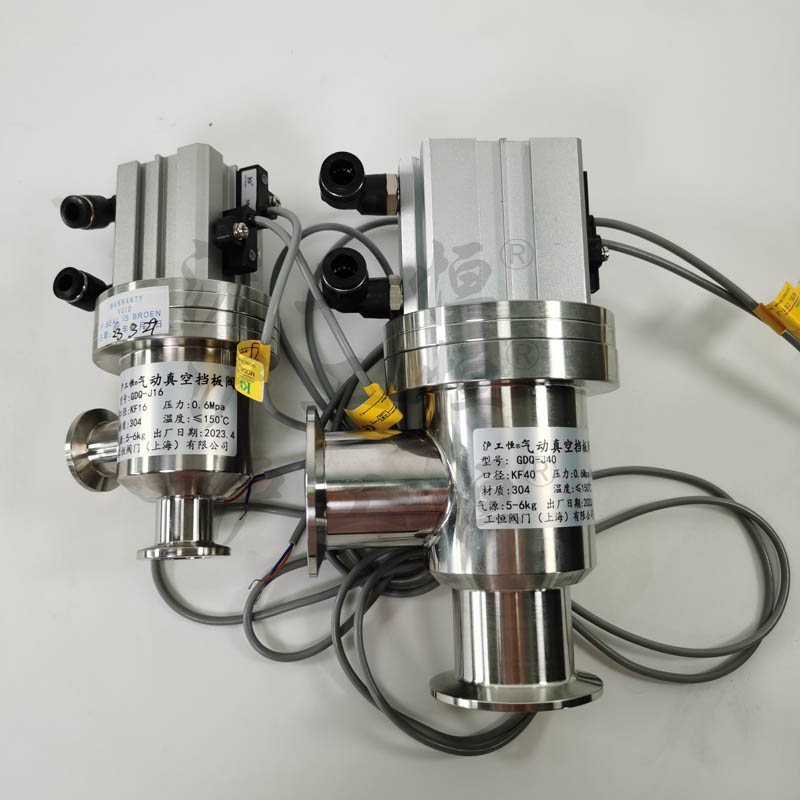

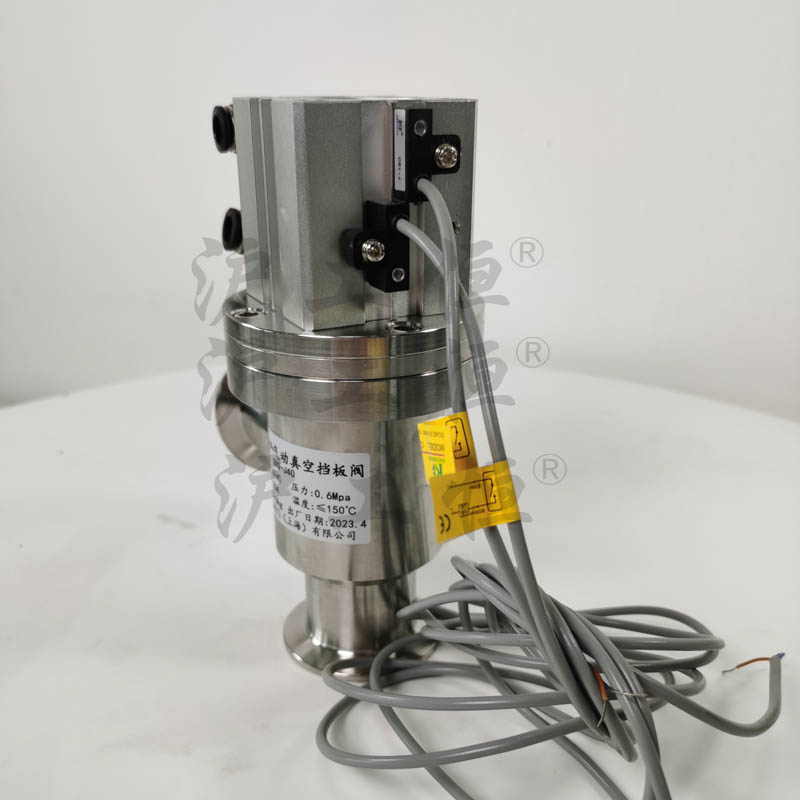

GDQ-J-A系列常閉型氣動高真空擋板閥是通過電磁轉向閥依靠壓縮空氣作為閥板啟閉動力，在失去電源或壓縮空氣時，通徑DN80以下的閥門將依靠彈簧力自動關閉閥門，DN100以上的閥門通過電磁閥組利用單向閥迅速關閉氣缸原有的氣源壓力達到自動關閉閥門。從而達到真空系統中迅速切斷氣流之功能。GDQ-J型為角通型式，GDQ-S型為帶預抽口的三通型式。適用的工作介質為空氣及非腐蝕性氣體。

連接及外形尺寸

型號	通徑（DN）	ΦD	ΦB	A	法蘭標準
GDQ-J10A/KF	10	30	12.2	30	GB4982
GDQ-J16A/KF	16	30	17.2	40	GB4982
GDQ-J25A/KF	25	40	26.2	50	GB4982
GDQ-J40A/KF	40	55	41.2	65	GB4982
GDQ-J50A/KF	50	75	52.2	70	/

活套法蘭連接及外形尺寸

型號	通徑（DN）	ΦD	ΦB	A	n-ΦC	DNy（預抽口）	法蘭標準
GDQ-J50A	50	110	90	70	4-Φ9	/	GB/T6070
GDQ-J63A	63	130	110	88	4-Φ9	/	GB/T6070
GDQ-J80A	80	145	125	88	8-Φ9	/	GB/T6070
GDQ-J100A	100	165	145	108	8-Φ9	/	GB/T6070
GDQ-J125A	125	200	175	128	8-Φ11	/	GB/T6070
GDQ-J（S）150A	150	220	195	138	8-Φ11	DN40（GB4982）	JB919
GDQ-J（S）160A	160	225	200	138	8-Φ11	DN40（GB4982）	GB/T6070
GDQ-J（S）200A	200	285	260	200	12-Φ11	DN50（GB/T6070）	GB/T6070
GDQ-J（S）250A	250	335	310	208	12-Φ11	DN50（GB/T6070）	GB/T6070
GDQ-J（S）300A	300	380	350	250	8-Φ14	DN80（GB/T6070）	JB919
GDQ-J（S）320A	320	425	395	250	12-Φ14	DN80（GB/T6070）	GB/T6070
GDQ-J（S）400A	400	510	480	330	16-Φ14	DN100（GB/T6070）	GB/T6070
①GDQ-J（S）400A	400	500	465	330	16-Φ14	DN100（GB/T6070）	JB919
GDQ-J（S）500A	500	610	580	360	16-Φ14	DN125（GB/T6070）	GB/T6070
GDQ-J（S）600A	600	710	670	450	12-Φ21	DN160（GB/T6070）	JB919
