HCBE籠式壓力平衡式氣動調節閥
日期：2018/08/04
瀏覽：
產品概述
HCBE籠式壓力平衡式氣動調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作力小。另外 ，密封型式采用單座密封，流量特性曲線精度高， 符合IEC534-1標準。調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。HCBE籠式壓力平衡式氣動調節閥是壓力平衡式調節閥配用多彈簧薄膜執行機構或電動執行機構，其結構緊湊，輸出力大。 本產品符合GB/T4213-92。技術參數和性能
| 公稱通徑 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|
| 閥體型式 | 直通鑄造球形閥 | ||||||
| 公稱通徑 | 100、125、150、200、250、300mm | ||||||
| 公稱壓力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa | ||||||
| 連接型式 | 法蘭連接 | FF、RF、RJ、LG | |||||
| 法蘭標準 | JISB2201-1984或ANSIB16.5、JB/T79.1 PN1.6MPa、JB/T79. 2凹凸面 | ||||||
| 焊接標準 | 對接焊BW | ||||||
| 材料 | ZG25 ZG1Cr18Ni9Ti和ZG0Cr17Ni12Mo2、1. 25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti | ||||||
| 上閥蓋 | 常溫型 | -17～+230℃ | |||||
| 伸長I型 | -45～-17℃、 +230～+566℃ | ||||||
| 伸長Ⅱ型 | 整體式（E2I）-100～-45℃、焊接式（E2W）-196～-100℃ | ||||||
| 注：工作溫度不準超過各種材料的允許范圍 | |||||||
| 壓蓋型式 | 螺栓壓緊式 | ||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 | ||||||
| 閥芯形式 | 先導式閥芯 | ||||||
| 流量特性 | 高容量流量特性:等百分比特性(%)和線性特性(L) | ||||||
| 高精度流量特性:等百分比特性(%)和線性特性(L) | |||||||
| 注：1、整體式和分離式套筒應根據公稱通徑、材料和工作溫度而定 | |||||||
| 閥芯材料 | 17-4PH、0Cr17Ni12Mo2和堆焊司太萊合金 | ||||||
執行器技術參數
| 執行器型式 | HA多彈簧薄膜執行機構、VP雙作用氣缸活塞執行機構 |
|---|---|
| 膜片材料 | 丁腈橡膠夾尼龍布 |
| 彈簧范圍 | 0.02～0.10MPa、0.08～0.24MPa |
| 供氣壓力 | 0.14、0.16、0.28、0.35MPa |
| 氣源接口 | RC1/4" |
| 環境溫度 | -30~+70℃ |
| 作用形式 | 氣-關式或氣-開式 |
| 可配附件 | 定位器、手輪機構、氣動閥位傳送器等 |
主要性能指標
| 泄漏量 | 符合標準ANSIB16.104Ⅳ級，小于額定Cv的0.01% | |
|---|---|---|
| 回差 | 帶定位器 | 小于全行程的1% |
| 不帶定位器 | 小于全行程的3% | |
| 基本誤差 | 帶定位器 | 小于全行程的±1% |
| 不帶定位器 | 小于全行程的±5% | |
| 可調范圍 | 50：1 | |
Cv值和行程
| A、高容量閥芯 | ||||
|---|---|---|---|---|
| 公稱通徑 | 100 | 150 | 200 | |
| 閥座直徑 | 100 | 150 | 200 | |
| 額定 CvV直 | 等百分比特性 | 220 | 420 | 820 |
| 線性特性 | 240 | 435 | 850 | |
| 額定行程 | 38 | 50 | 75 | |
| B、高精度特性套筒和普通流量特性套筒 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱通徑(mm) | 100 | 125 | 150 | 200 | 250 | 300 | ||||||
| 閥座直徑(mm) | 65 80 | 100 80 | 100 125 | 100 125 | 150 125 | 150 200 | 150 200 | 250 150 | 250 300 | |||
| 額定Cv值 | 68 99 | 175 | 99 | 175 275 | 175 275 | 360 | 275 | 360 650 | 395 640 | 1000 | 640 | 1000 1440 |
| 額定行程(mm) | 38 | 50 | 75 | 100 | ||||||||
流量特性

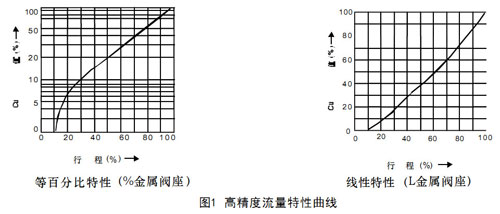

圖1 高精度流量特性曲線

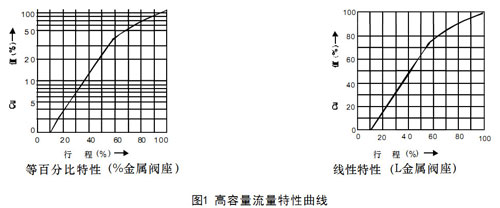

圖1 高容量流量特性曲線

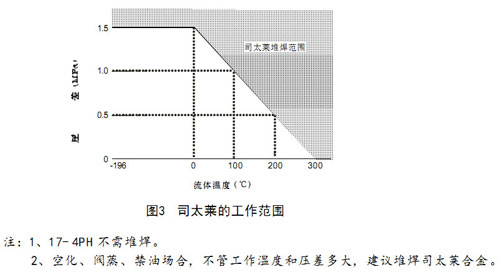

圖3 司太萊的工作范圍
溫馨提示：本文中所有文字、數據、圖片均只適用于參考，HCBE籠式壓力平衡式氣動調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
