產品概述

HAV文丘里角型氣動調節閥閥芯采用上導向結構，閥結構緊湊，壓降損失小，流量大，可調范圍廣。適用于控制含有顆粒的流體和泥漿、粘性或閃蒸流體。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92。

技術參數和性能

執行器技術參數

主要性能指標

Cv值和行程

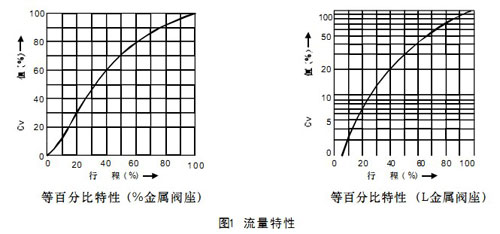

流量特性

氣動調節閥安裝注意事項

1、氣動調節閥在現場使用中，很多往往不是因為調節閥本身質量所引起，而是對氣動調節閥的安裝使用不當所造成，如安裝環境、安裝位置及方向不當或者是管路不清潔等原因所致。
2、新設計、安裝的控制系統，為了確保氣動調節閥在開車時能正常工作，并使系統運行，新閥在安裝之前，應檢查閥上的標牌標記是否與設計要求相符。
3、同時還應對以下項目進行調試。基本誤差限；全行程偏差；回差；死區；泄漏量(在要求嚴格的場合時進行)。
4、如果是對原系統中電動調節閥進行了大修，除了對上述各項進行校驗外，還應對舊閥的填料函和連接處等部位進行密封性檢查。

氣動調節閥使用注意事項

1、為了使氣動調節閥在發生故障或維修的情況下使生產過程能繼續進行，氣動調節閥應設計旁通管路，同時還應特別注意，氣動調節閥的安裝位置是否符合工藝過程的要求。
2、氣動調節閥安裝前應對管路進行清洗，排除污物和焊渣。安裝后，為保證不使雜質殘留在閥體內，還應再次對閥門進行清洗，即通入介質時應使所有閥門開啟，以免雜質卡住。在使用手輪機構后，應恢復到原來的空檔位置。
3、氣動調節閥屬于現場儀表，要求環境溫度應在－25～60℃范圍，相對濕度≤95%。如果氣動調節閥是安裝在露天或高溫場合，應采取防水、降溫措施，在有震源的地方要遠離振源或增加防振措施。
4、氣動調節閥一般應垂直安裝執行器向上，特殊情況下可以傾斜，如傾斜角度很大或者閥本身自重太大時對閥應增加支承件保護。
5、安裝氣動調節閥的管道一般不要離地面或地板太高，在管道高度大于2m時應盡量設置平臺，以利于操作手輪和便于進行維修。
